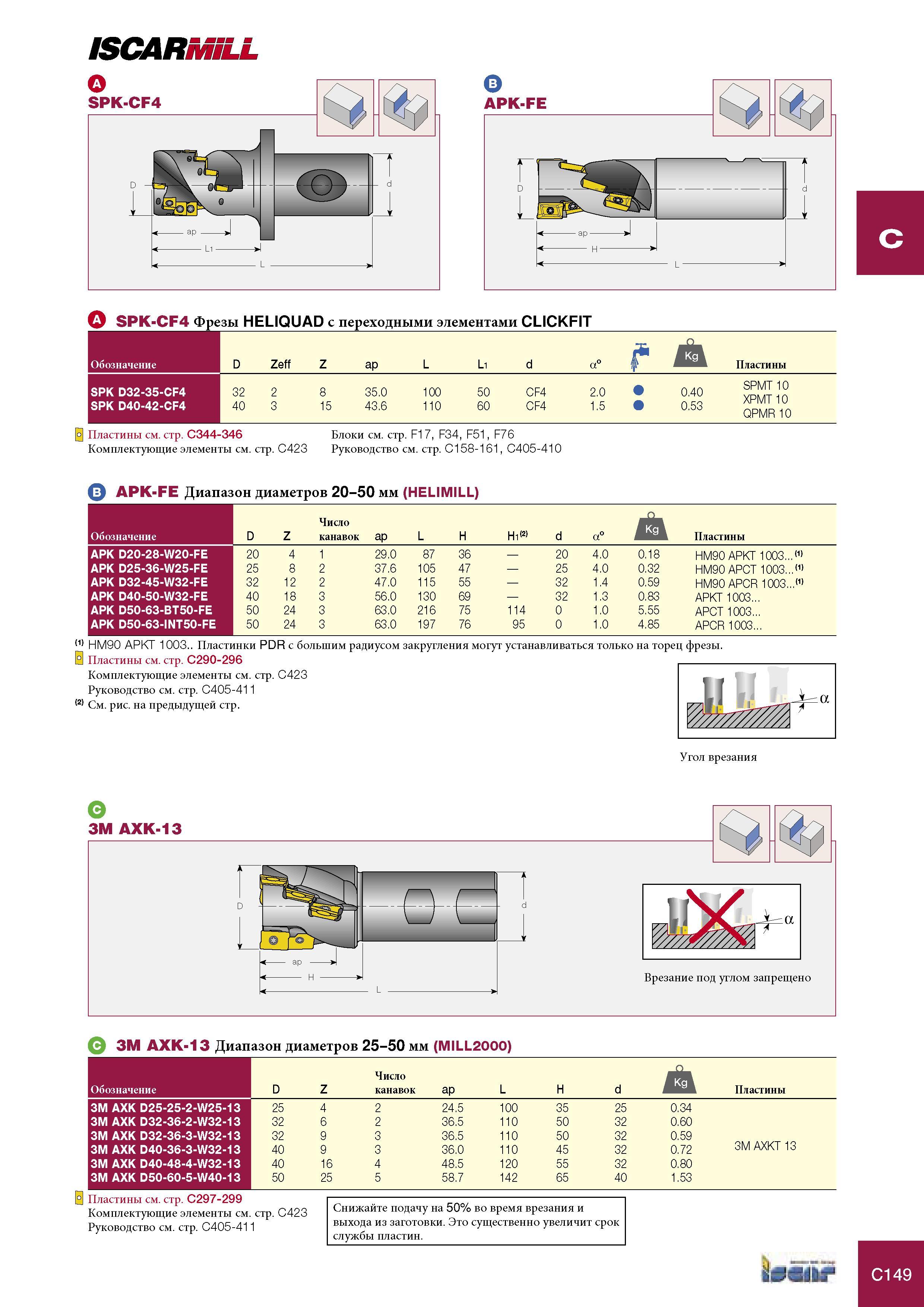

Фрезы Iscar HELIQUAD ISCARMILL SPK-CF4 с переходными элементами CLICKFIT Обозначение D Zeff Z ap L Li d a° i Пластины SPK D32-35-CF4 32 2 8 35 0 100 50 CF4 2

Фрезы Iscar HELIQUAD ISCARMILL SPK-CF4 с переходными элементами CLICKFIT Обозначение D Zeff Z ap L Li d a° i Пластины SPK D32-35-CF4 32 2 8 35.0 100 50 CF4 2.0 0.40 SPMT 10 XPMT 10 QPMR 10 SPK D40-42-CF4 40 3 15 43.6 110 60 CF4 1.5 0.53 о Пластины см. стр. C344-346 Блоки см. стр. F17, F34, F51, F76 Комплектующие элементы см. стр. C423 Руководство см. стр. C158-161, C405-410 B APK-FE Диапазон диаметров 20-50 мм (HELIMILL) Обозначение D Z Число канавок ap L H Hi121 d a° Пластины APK D20-28-W20-FE 20 4 1 29.0 87 36 20 4.0 0.18 HM90 APKT 1003 (1) APK D25-36-W25-FE 25 8 2 37.6 105 47 25 4.0 0.32 HM90 APCT 1003 (1) APK D32-45-W32-FE 32 12 2 47.0 115 55 32 1.4 0.59 HM90 APCR 1003 (1) APK D40-50-W32-FE 40 18 3 56.0 130 69 32 1.3 0.83 APKT 1003 APK D50-63-BT50-FE 50 24 3 63.0 216 75 114 0 1.0 5.55 APCT 1003 APK D50-63-INT50-FE 50 24 3 63.0 197 76 95 0 1.0 4.85 APCR 1003 (1) HM90 APKT 1003.. Пластинки PDR с большим радиусом закругления могут устанавливаться только на торец фрезы. 3 Пластины см. стр. C290-296 Комплектующие элементы см. стр. C423 Руководство см. стр. C405-411 (2) См. рис. на предыдущей стр. Угол врезания 3M AXK-13 Врезание под углом запрещено а C 3M AXK-13 Диапазон диаметров 25-50 мм (MILL2000) Обозначение D Z Число канавок ap L H d i 3 3M AXK D25-25-2-W25-13 25 4 2 24.5 100 35 25 0.34 3M AXK D32-36-2-W32-13 32 6 2 36.5 110 50 32 0.60 3M AXK D32-36-3-W32-13 32 9 3 36.5 110 50 32 0.59 3M AXK D40-36-3-W32-13 40 9 3 36.0 110 45 32 0.72 3M AXK D40-48-4-W32-13 40 16 4 48.5 120 55 32 0.80 3M AXK D50-60-5-W40-13 50 25 5 58.7 142 65 40 1.53 Пластины см. стр. C297-299 Комплектующие элементы см. стр. C423 Руководство см. стр. C405-411 Снижайте подачу на 50% во время врезания и выхода из заготовки. Это существенно увеличит срок службы пластин. Пластины 3M AXKT 13 i\мшыг C C149
