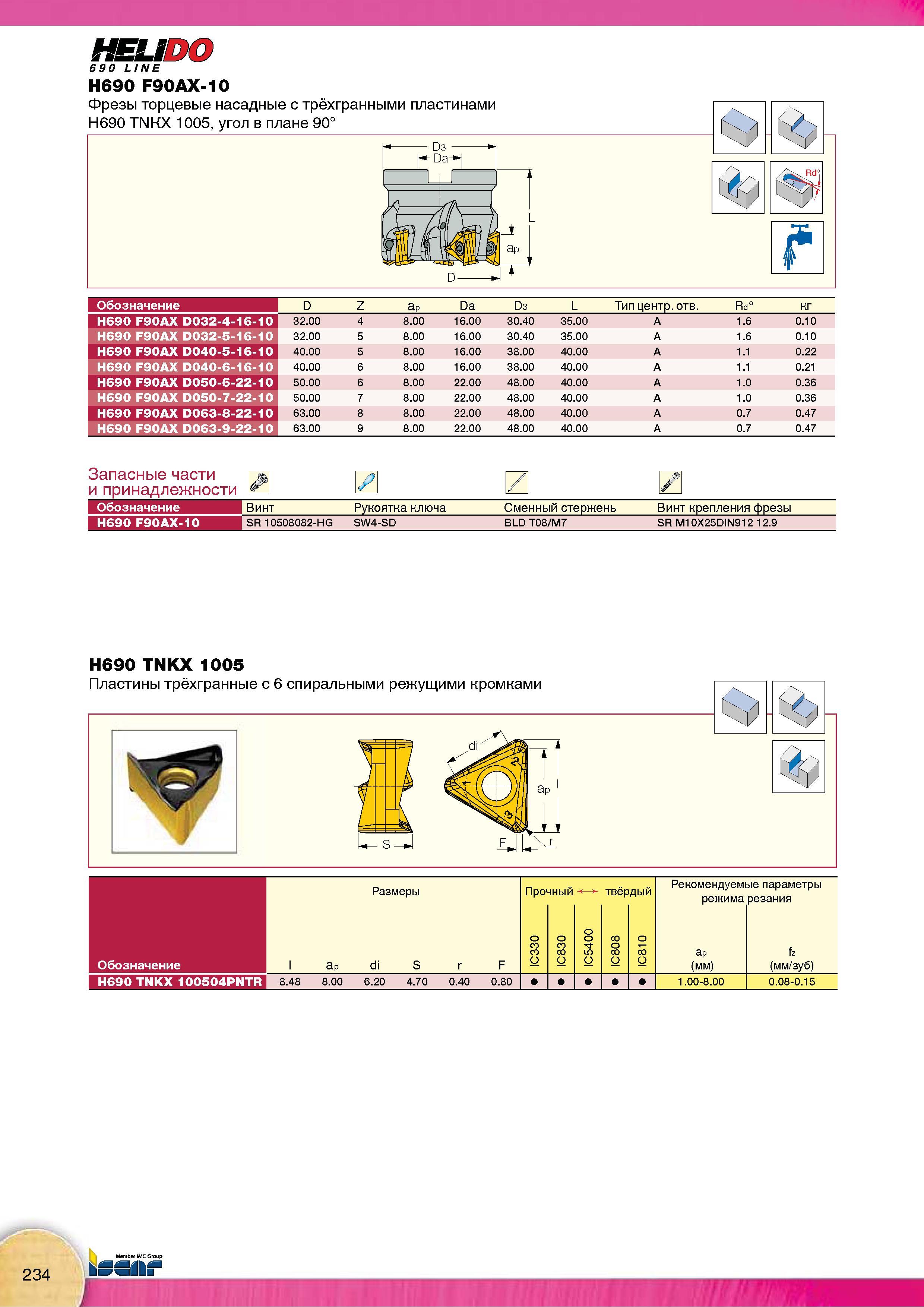

Фрезы Iscar 690 LINE H690 F90AX-10 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие _ D Z Ap Da D3 L Тип центр, отв. Rd° КГ Н690 F90AX D032-4-16-10 32.00 4 8.00 16.00 30.40 35.00 А 1.6 0.10 Н690 F90AX D032-5-16-10 32.00 5 8.00 16.00 30.40 35.00 А 1.6 0.10 Н690 F90AX D040-5-16-10 40.00 5 8.00 16.00 38.00 40.00 А 1.1 0.22 Н690 F90AX D040-6-16-10 40.00 6 8.00 16.00 38.00 40.00 А 1.1 0.21 Н690 F90AX D050-6-22-10 50.00 6 8.00 22.00 48.00 40.00 А 1.0 0.36 Н690 F90AX D050-7-22-10 50.00 7 8.00 22.00 48.00 40.00 А 1.0 0.36 Н690 F90AX D063-8-22-10 63.00 8 8.00 22.00 48.00 40.00 А 0.7 0.47 Н690 F90AX D063-9-22-10 63.00 9 8.00 22.00 48.00 40.00 А 0.7 0.47 Запасные части и принадлежности Обозначение Винт Рукоятка ключа Сменный стержень Винт крепления фрезы Н690 F90AX-10 SR 10508082-HG SW4-SD BLD Т08/М7 SR M10X25DIN912 12.9 Н690 TNKX 1005 Пластины трёхгранные с 6 спиральными режущими кромками Размеры аР di S F Про о О чный о со о "'fr о твёр о о дый о о Рекомендуем режима аР (мм) ые параметры резания fz (мм/зуб) 8.48 8.00 6.20 4.70 0.40 0.80 1.00-8.00 0.08-0.15 Обозначение Н690 TNKX 100504PNTR
