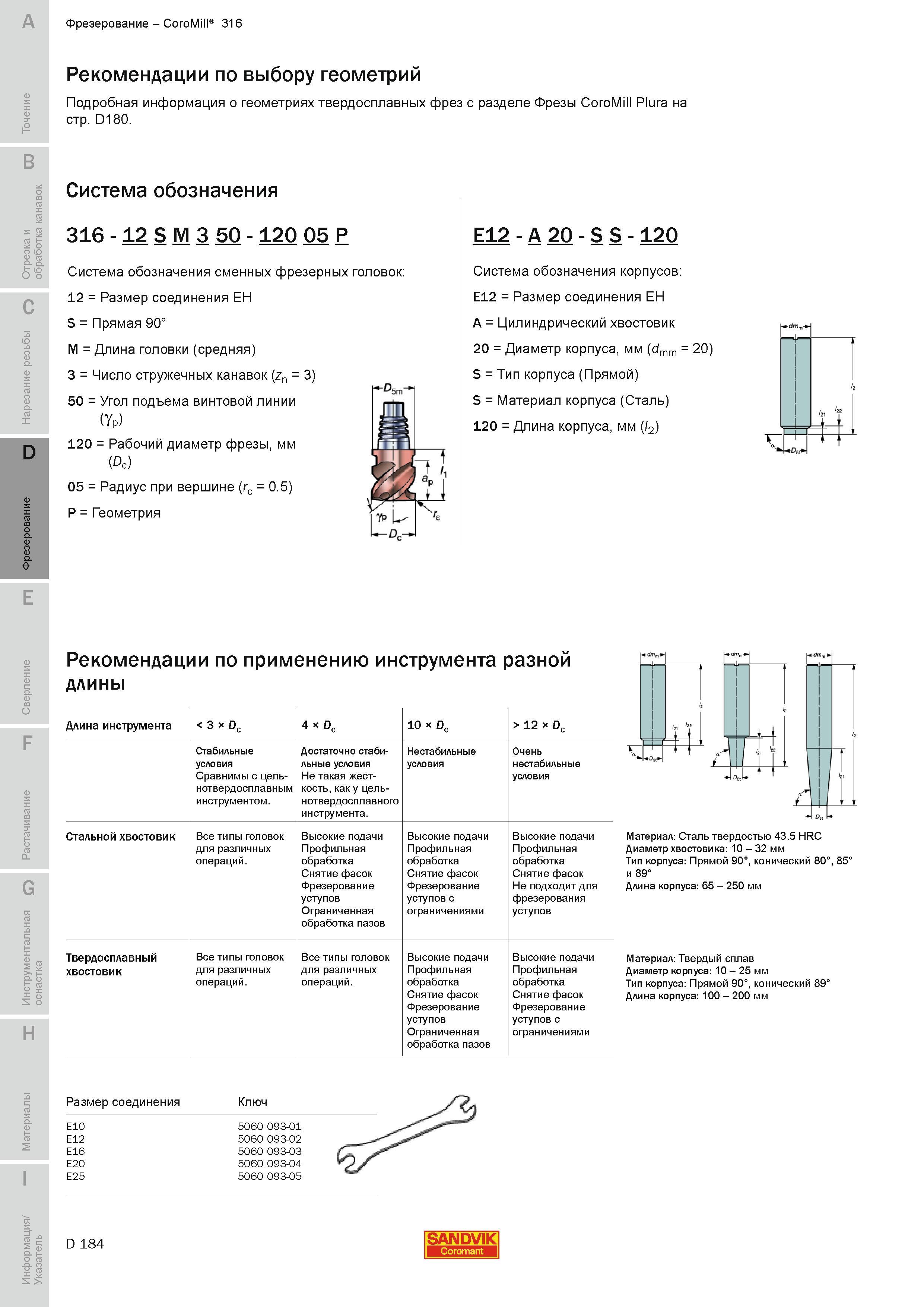

467 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.D184 |
|||||
Фрезерование Sandvik Coromant CoroMill 316 Рекомендации по выбору геометрий Система обозначения 316 - 12 S M 3 50 - 120 05 P Размер соединения EH SФрезерование Sandvik Coromant CoroMill 316 Рекомендации по выбору геометрий Система обозначения 316 - 12 S M 3 50 - 120 05 P Размер соединения EH S Прямая 90 M Длина головки (средняя) 3 Число стружечных канавок (zn 3) 50 Угол подъема винтовой линии (Yp) 120 Рабочий диаметр фрезы мм (Dc) 05 Радиус при вершине (re 0.5) P Геометрия E12 - A 20 - S S - 120 Система обозначения корпусов E12 Размер соединения EH A Цилиндрический хвостовик 20 Диаметр корпуса мм (dmm 20) S Тип корпуса(Прямой) S Материал корпуса (Сталь) 120 Длина корпуса мм (12) F G H Рекомендации по применению инструмента разной длины Длина инструмента 3 х Dc 4 х Dc 10 х Dc 12 х Dc Стабильные условия Сравнимы с цельнотвердосплавным инструментом. Достаточно стабильные условия Не такая жесткость как у цельнотвердосплавного инструмента. Нестабильные условия Очень нестабильные условия Стальной хвостовик Все типы головок для различных операций. Высокие подачи Профильная обработка Снятие фасок Фрезерование уступов Ограниченная обработка пазов Высокие подачи Профильная обработка Снятие фасок Фрезерование уступов с ограничениями Высокие подачи Профильная обработка Снятие фасок Не подходит для фрезерования уступов Твердосплавный хвостовик Все типы головок для различных операций. Все типы головок для различных операций. Высокие подачи Профильная обработка Снятие фасок Фрезерование уступов Ограниченная обработка пазов Высокие подачи Профильная обработка Снятие фасок Фрезерование уступов с ограничениями Размер соединения Ключ E10 5060 093-01 E12 5060 093-02 E16 5060 093-03 E20 5060 093-04 E25 5060 093-05 Материал Сталь твердостью 43.5 HRC Диаметр хвостовика 10 - 32 мм Тип корпуса Прямой 90 конический 80 85 и 89 Длина корпуса 65 - 250 мм Материал Твердый сплав Диаметр корпуса 10 - 25 мм Тип корпуса Прямой 90 конический 89 Длина корпуса 100 - 200 мм то оа нк S D 184 SANDVIK Подробная информация о геометриях твердосплавных фрез с разделе Фрезы CoroMill Plura на стр. D180. D Система обозначения сменных фрезерных головок 12 |
|||||
