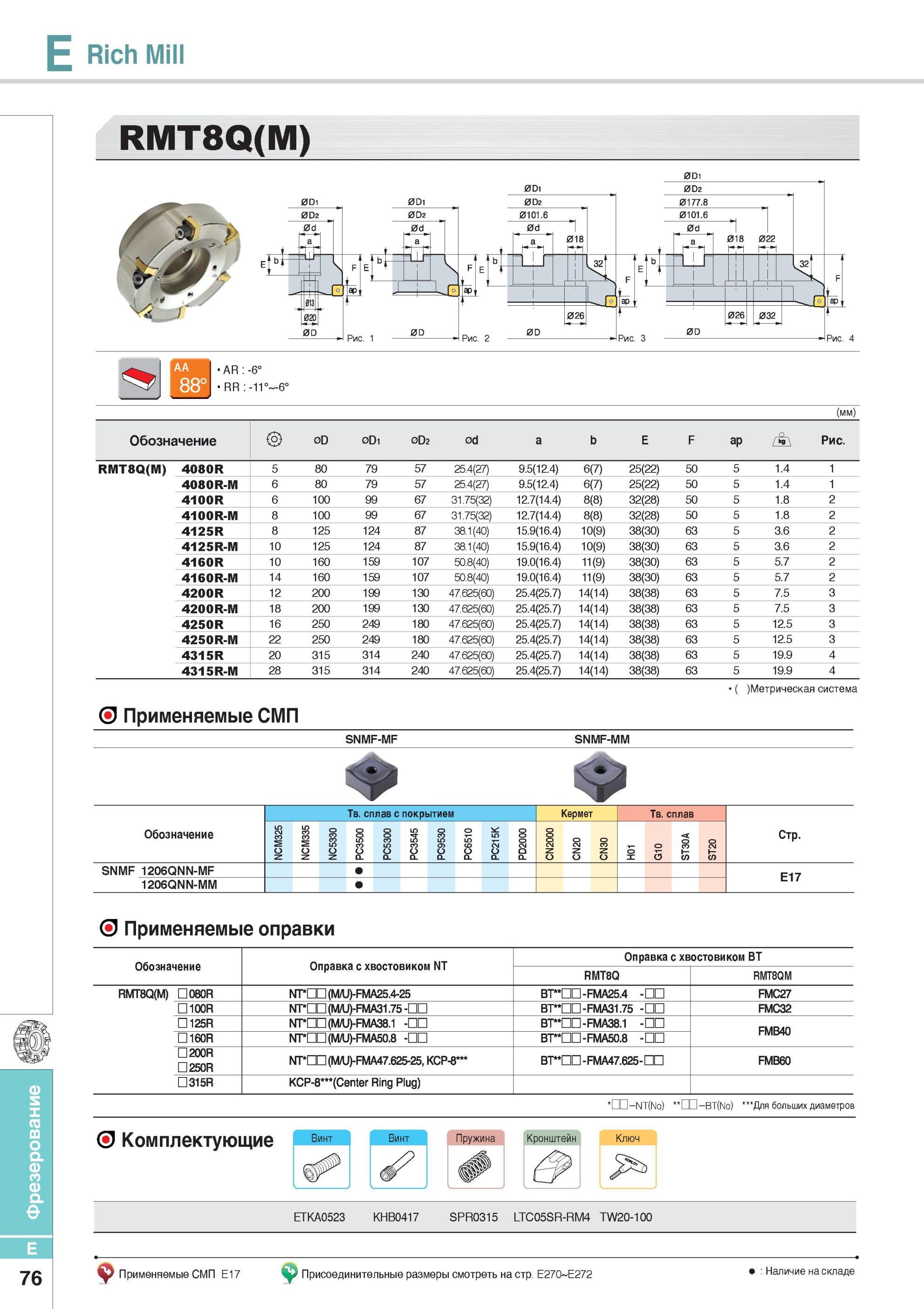

Фрезерование Rich Mill Фрезы Korloy со сменными режущими пластинами Комплектующие _ Винт Пружина Кронштейн Ключ Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 RMT8Q(M) AR -6° RR -11° -6° (мм) Обозначение 0D 0D1 0D2 0d a b E F ap Рис. RMT8Q(M) 4080R 5 80 79 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 5 1.4 1 4080R-M 6 80 79 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 5 1.4 1 4100R 6 100 99 67 31.75(32) 12.7(14.4) 8(8) 32(28) 50 5 1.8 2 4100R-M 8 100 99 67 31.75(32) 12.7(14.4) 8(8) 32(28) 50 5 1.8 2 4125R 8 125 124 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 5 3.6 2 4125R-M 10 125 124 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 5 3.6 2 4160R 10 160 159 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 5 5.7 2 4160R-M 14 160 159 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 5 5.7 2 4200R 12 200 199 130 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 7.5 3 4200R-M 18 200 199 130 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 7.5 3 4250R 16 250 249 180 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 12.5 3 4250R-M 22 250 249 180 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 12.5 3 4315R 20 315 314 240 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 19.9 4 4315R-M 28 315 314 240 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 19.9 4 Метрическая система Применяемые СМП SNMF-MF SNMF-MM Твердый сплав с покрытием Кермет Твердый сплав Обозначение 25 35 5 0 0 K 0 32 33 3 0 0 4 3 1 5 0 3 3 3 5 3 5 5 5 1 0 SSLOcOLOCOCnCOOJCNJ 0 0 000 223 Z Z Z A 00 -I- О CN ° X 13 О) О) Стр. SNMF 1206QNN-MF 1206QNN-MM О Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком BT RMT8Q RMT8QM RMTBQ(M) D080R NT'DD (M/U)-FMA25.4-25 ВТ РП - FMA25.4 -DD FMC27 100R NT'DD (M/U)-FMA31.75 -DD ВТ ПП-FMA31.75 -DD FMC32 125R ISTTDD (M/U)-FMA38.1 -DD BT DD-FMA38.1 -DD FMB40 160R NTDD (IWU)-FMA50.8 -DD ВТ - FMA5Q.8 -DD 200R 250R NT DD (M/U)-FMA47.625-25, KCP-8 BT DD-FMA47.625-DD FMB60 315R KCP-8 (Center Ring Plug) -NT(No) -BT(No) Для больших диаметров Комплектующие Винт Винт Пружина Кронштейн Ключ ETKA0523 KHB0417 SPR0315 LTC05SR-RM4 TW20-100 76 Применяемые СМП E17 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе E
