| Обновлено 2020-04-12 15:57:44 |
|
Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.) |
|||||

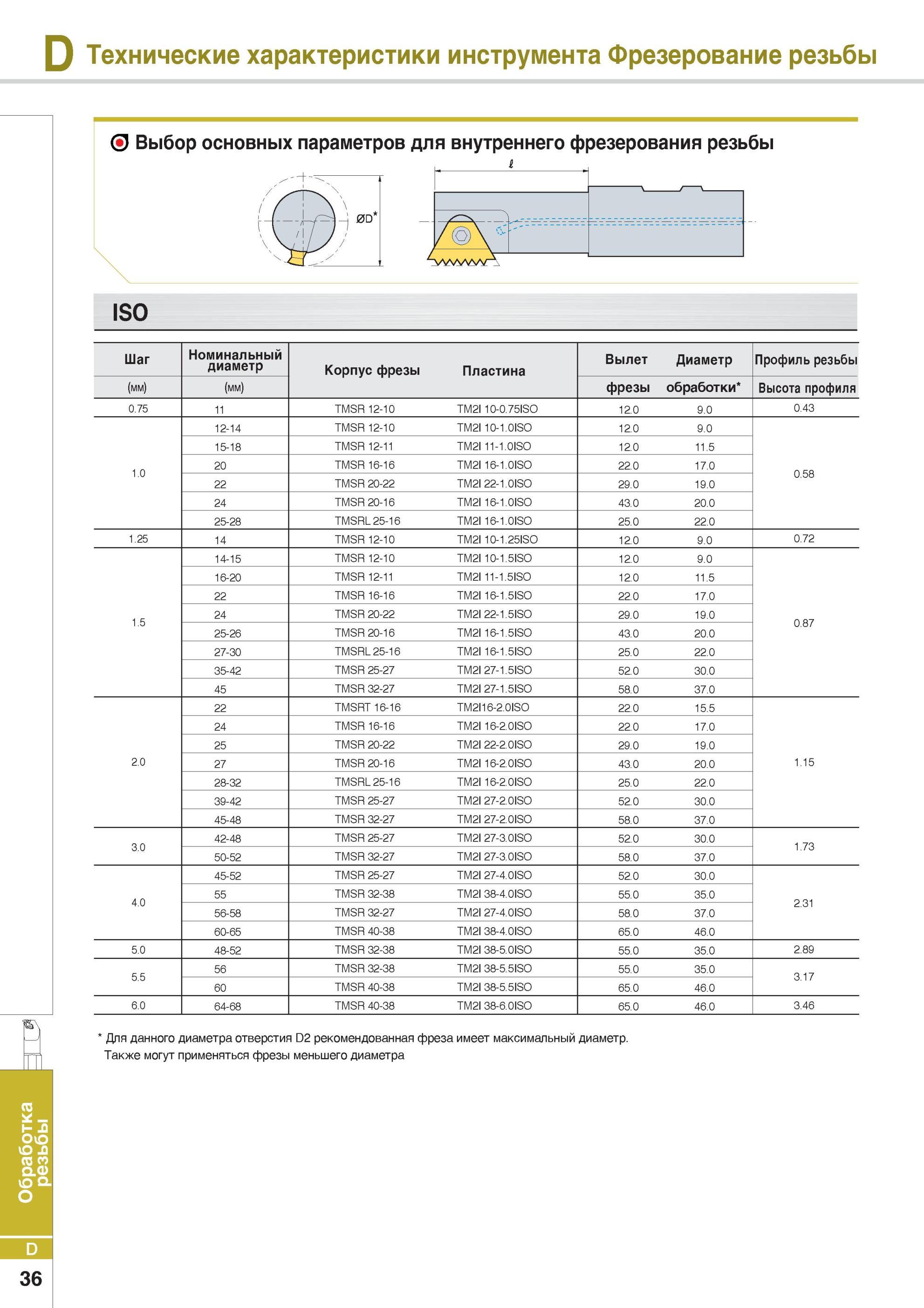

Фрезерный резьбонарезной инструмент Korloy Технические характеристики резьбовых фрез со сменными режущими твердосплавными пластинами Обработка резьбы Фрезе322 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.D36 |
|||||
Фрезерный резьбонарезной инструмент Korloy Технические характеристики резьбовых фрез со сменными режущими твердосплавными пластинами Обработка резьбы Фрезе Фрезерный резьбонарезной инструмент Korloy Технические характеристики резьбовых фрез со сменными режущими твердосплавными пластинами Обработка резьбы Фрезерный инструмент Korloy D D Технические характеристики инструмента Фрезерование резьбы О Выбор основных параметров для внутреннего фрезерования резьбы ISO Шаг Номинальный диаметр Корпус фрезы Пластина Вылет Диаметр Профиль резьбы (мм) (мм) фрезы обработки Высота профиля 0.75 11 TMSR 12-10 TM2I 10-0.75ISO 12.0 9.0 0.43 12-14 TMSR 12-10 TM2I 10-1.0ISO 12.0 9.0 15-18 TMSR 12-11 TM2I 11-1.0ISO 12.0 11.5 1.0 20 TMSR 16-16 TM2I 16-1.0ISO 22.0 17.0 0.58 22 TMSR 20-22 TM2I 22-1.0ISO 29.0 19.0 24 TMSR 20-16 TM2I 16-1.0ISO 43.0 20.0 25-28 TMSRL 25-16 TM2I 16-1.0ISO 25.0 22.0 1.25 14 TMSR 12-10 TM2I 10-1.25ISO 12.0 9.0 0.72 14-15 TMSR 12-10 TM2I 10-1.5ISO 12.0 9.0 16-20 TMSR 12-11 TM2I 11-1.5ISO 12.0 11.5 22 TMSR 16-16 TM2I 16-1.5ISO 22.0 17.0 1.5 24 TMSR 20-22 TM2I 22-1.5ISO 29.0 19.0 0.87 25-26 TMSR 20-16 TM2I 16-1.5ISO 43.0 20.0 27-30 TMSRL 25-16 TM2I 16-1.5ISO 25.0 22.0 35-42 TMSR 25-27 TM2I 27-1.5ISO 52.0 30.0 45 TMSR 32-27 TM2I 27-1.5ISO 58.0 37.0 22 TMSRT 16-16 TM2I16-2.0ISO 22.0 15.5 24 TMSR 16-16 TM2I 16-2.0ISO 22.0 17.0 25 TMSR 20-22 TM2I 22-2.0ISO 29.0 19.0 2.0 27 TMSR 20-16 TM2I 16-2.0ISO 43.0 20.0 1.15 28-32 TMSRL 25-16 TM2I 16-2.0ISO 25.0 22.0 39-42 TMSR 25-27 TM2I 27-2.0ISO 52.0 30.0 45-48 TMSR 32-27 TM2I 27-2.0ISO 58.0 37.0 3.0 42-48 TMSR 25-27 TM2I 27-3.0ISO 52.0 30.0 1.73 50-52 TMSR 32-27 TM2I 27-3.0ISO 58.0 37.0 45-52 TMSR 25-27 TM2I 27-4.0ISO 52.0 30.0 4.0 55 TMSR 32-38 TM2I 38-4.0ISO 55.0 35.0 2.31 56-58 TMSR 32-27 TM2I 27-4.0ISO 58.0 37.0 60-65 TMSR 40-38 TM2I 38-4.0ISO 65.0 46.0 5.0 48-52 TMSR 32-38 TM2I 38-5.0ISO 55.0 35.0 2.89 5.5 56 TMSR 32-38 TM2I 38-5.5ISO 55.0 35.0 3.17 60 TMSR 40-38 TM2I 38-5.5ISO 65.0 46.0 6.0 64-68 TMSR 40-38 TM2I 38-6.0ISO 65.0 46.0 3.46 Для данного диаметра отверстия D2 рекомендованная фреза имеет максимальный диаметр. Также могут применяться фрезы меньшего диаметра 36 |
|||||
См.также / See also : |
|||||
Соотношение твердостей Таблица / Hardness equivalent table |
Аналоги марок стали / Workpiece material conversion table |
||||
Отклонение размера детали / Fit tolerance table |
Перевод оборотов в скорость / Surface speed to RPM conversion |
||||
Диаметр под резьбу / Tap drill sizes |
Виды резьбы в машиностроении / Thread types and applications |
||||
Дюймы в мм Таблица / Inches to mm Conversion table |
Современные инструментальные материалы / Cutting tool materials |
||||
|
Резьбовые резцы и фрезы Korloy для обработки наружной и внутренней резьбы на станках |
|||||
| |
|||||
| KORLOY | |||||
| |
|||||
 Каталог KORLOY 2018 Металлорежущий инструмент и оснастка (1259 страниц) |
|||||
 Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (1121 страница) |
 Каталог KORLOY 2016 Инструмент и оснастка (англ.яз / ENG) (1142 страницы) |
 Каталог KORLOY 2016 Инструмент для обработки штампов и пресс-форм (англ.яз / ENG) (263 страницы) |
 Каталог KORLOY 2015 Режущий инструмент и оснастка (англ.яз / ENG) (1059 страниц) |
 Каталог KORLOY 2014 Металлорежущий инструмент (1043 страницы) |
 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка (исп.яз / SPA) (1043 страницы) |
 Каталог KORLOY 2013 Металлорежущий инструмент (987 страниц) |
 Каталог KORLOY 2012 Специальный режущий инструмент (англ.яз / ENG) (68 страниц) |
 Каталог KORLOY 2011 Металлорежущий инструмент (818 страниц) |
 Каталог KORLOY 2010 Металлорежущий инструмент (англ.яз / ENG) (820 страниц) |
 Каталог KORLOY 2008 Инструмент металлорежущий (546 страниц) |
 Каталог KORLOY 2006 Режущий инструмент для станков (англ.яз / ENG) (540 страниц) |
| |
|||||
|
Каталоги инструмента и оснастки для металлообработки на станках / Cutting tools and tooling system catalogs |
|||||
| |
|||||
| Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.) | |||||
| |
 319 |  320 Резьбонарезной металлорежущий фрезерный инструмент Korloy со сменными твердосплавными пластинами Принятая южнокорейским производителем система обозначения |  321 Наглядное представление разнообразия технологических методов фрезерования наружной и внутренней правой и левой резьб на современном металлорежущем промышле |  323 |  324 |  325 |
|
