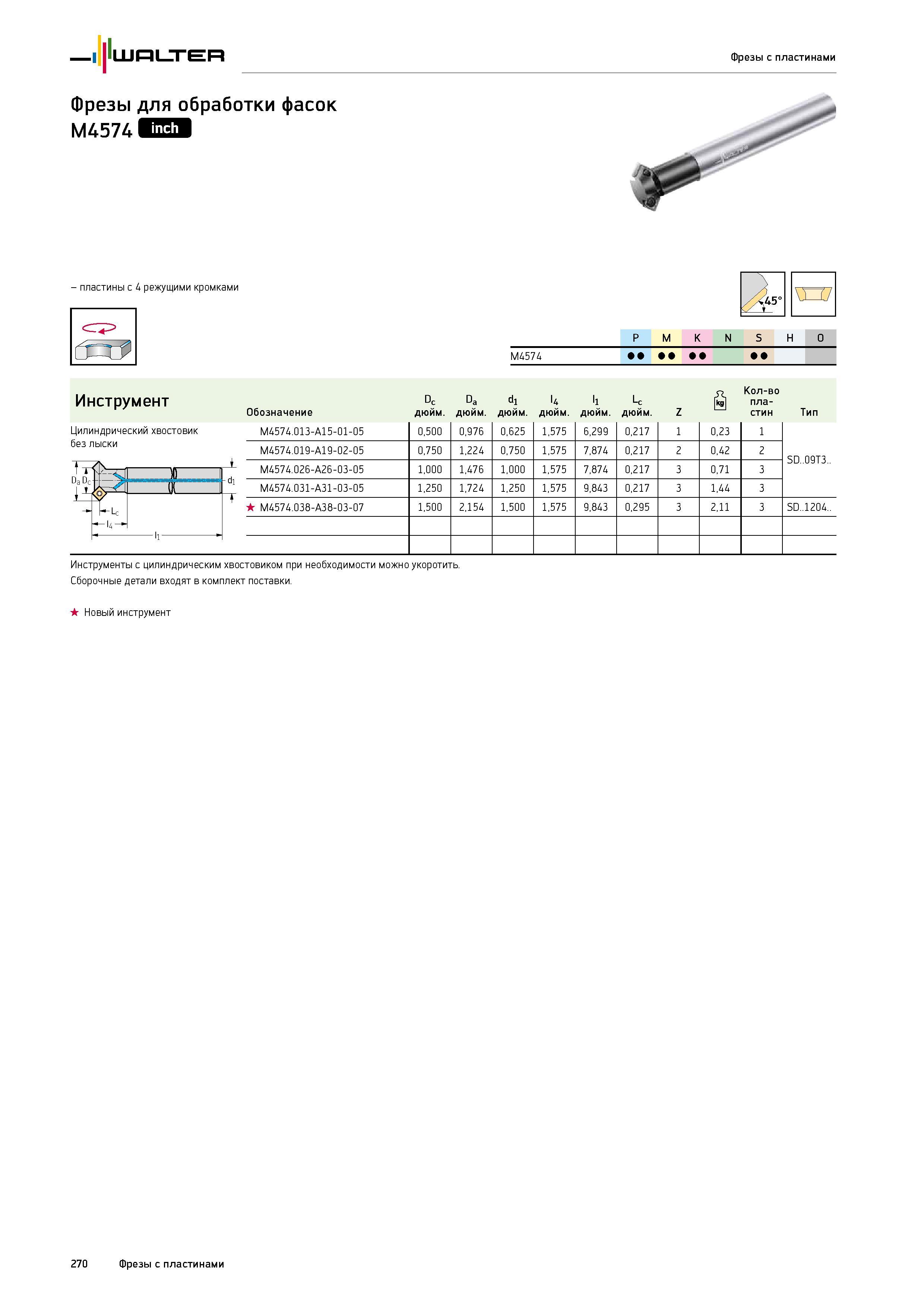

Фрезерный металлорежущий инструмент из Германии Общий вид и основные размеры фасочных концевых сборных фрез Walter M4574 для фрезерования фасок Каталог WALTER 2015 Новый инструмент и оснастка 2015-1 Стр. 270 0272 Lab2u

Обновлено 2020-02-03 06:45:11

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2015 Новый инструмент и оснастка 2015-1 (Всего 336 стр.)

Фрезерный металлорежущий инструмент из Германии Общий вид и основные размеры фасочных концевых сборных фрез Walter M4574 для фрезерования фасок 272 Каталог WALTER 2015 Новый металлорежущий инструмент и оснастка Инновации 2015-1 Стр.270
Фрезерный металлорежущий инструмент из Германии Общий вид и основные размеры фасочных концевых сборных фрез Walter M4574 для фрезерования фасок Фрезерный металлорежущий инструмент из Германии Общий вид и основные размеры фасочных концевых сборных фрез Walter M4574 для фрезерования фасок _ Инструменты с цилиндрическим хвостовиком при необходимости можно укоротить. Сборочные детали входят в комплект поставки. Новый инструмент 270 Фрезы с пластинами Walter Фрезы с пластинами пластины с 4 режущими кромками 45 P M K N S H O M4574 Инструмент Количество Обозначение Dc Da d1 дюйм. l4 l1 Lc дюйм. Z пластин Тип Цилиндрический хвостовик без лыски M4574.013-A15-01-05 0500 0976 0625 1575 6299 0217 1 023 1 SD 09T3 M4574.019-A19-02-05 0750 1224 0750 1575 7874 0217 2 042 2 M4574.026-A26-03-05 1000 1476 1000 1575 7874 0217 3 071 3 M4574.031-A31-03-05 1250 1724 1250 1575 9843 0217 3 144 3 M4574.038-A38-03-07 1500 2154 1500 1575 9843 0295 3 211 3 SD 1204
