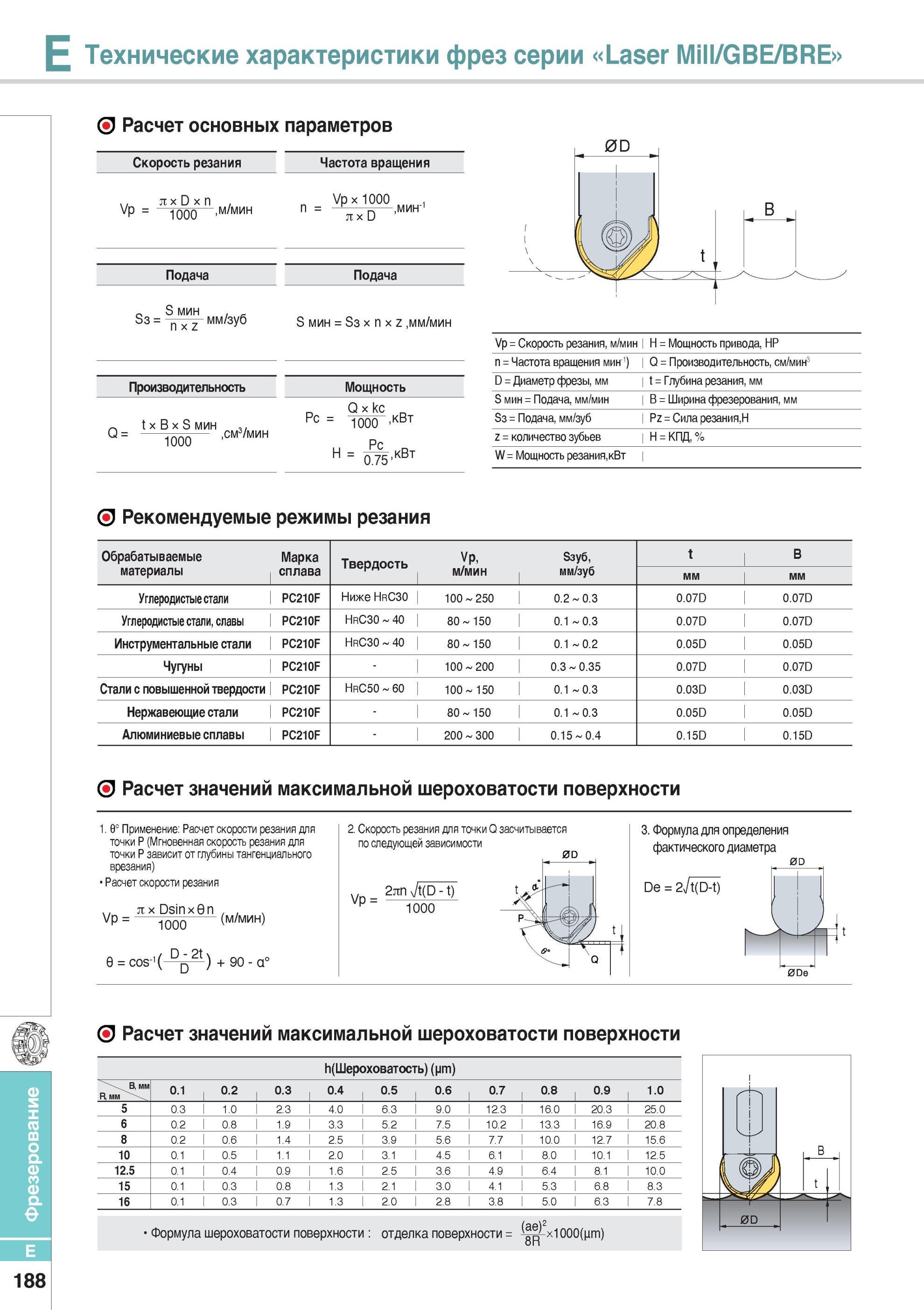

Фрезерный инструмент Характеристики фрез серии Laser Mill/GBE/BRE Расчет основных параметров _ Скорость резания х D х n Vp = iqqq м/мин Подача о S мин . S3 = -nxz мм/зуб Производительность t х B х S мин Q = 1000 ,см3/мин Частота вращения Vp х 1000 1 n = ,мин'1 х D Подача Мощность Рс = Q х kc 1000 = PC = 0.75 кВт кВт S мин = S3 х n х z ,мм/мин Vp = Скорость резания, м/мин H = Мощность привода, HP n = Частота вращения мин-1) Q = Производительность, см/мин3 D = Диаметр фрезы, мм t = Глубина резания, мм S мин = Подача, мм/мин B = Ширина фрезерования, мм Sз = Подача, мм/зуб Рz = Сила резания,Н z = количество зубьев Н = КПД, W = Мощность резания,кВт H О Рекомендуемые режимы резания Обрабатываемые материалы Марка сплава Твердость Vfc м/мин Sзуб, мм/зуб t B мм мм Углеродистые стали PC210F Ниже HrC30 100 250 0.2 0.3 0.07D 0.07D Углеродистые стали, славы PC210F HrC30 40 80 150 0.1 0.3 0.07D 0.07D Инструментальные стали PC210F HrC30 40 80 150 0.1 0.2 0.05D 0.05D Чугуны PC210F - 100 200 0.3 0.35 0.07D 0.07D Стали с повышенной твердости PC210F HrC50 60 100 150 0.1 0.3 0.03D 0.03D Нержавеющие стали PC210F - 80 150 0.1 0.3 0.05D 0.05D Алюминиевые сплавы PC210F - 200 300 0.15 0.4 0.15D 0.15D О Расчет значений максимальной шероховатости поверхности 1. 0° Применение Расчет скорости резания для точки Р (Мгновенная скорость резания для точки Р зависит от глубины тангенциального врезания) Расчет скорости резания Vp х Ds 0 n 1000 (м/мин) 0 = cos-1 ( Dd 2t ) + 90 - а° 2. Скорость резания для точки Q засчитывается по следующей зависимости Vp 2nn t(D - t) 1000 0D 3. Формула для определения фактического диаметра 0D De = 2 t(D-t) О Расчет значений максимальной шероховатости поверхности Шероховатость) ( jm) ''''\В, мм R мм 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 5 0.3 1.0 2.3 4.0 6.3 9.0 12.3 16.0 20.3 25.0 6 0.2 0.8 1.9 3.3 5.2 7.5 10.2 13.3 16.9 20.8 8 0.2 0.6 1.4 2.5 3.9 5.6 7.7 10.0 12.7 15.6 10 0.1 0.5 1.1 2.0 3.1 4.5 6.1 8.0 10.1 12.5 12.5 0.1 0.4 0.9 1.6 2.5 3.6 4.9 6.4 8.1 10.0 15 0.1 0.3 0.8 1.3 2.1 3.0 4.1 5.3 6.8 8.3 16 0.1 0.3 0.7 1.3 2.0 2.8 3.8 5.0 6.3 7.8 Формула шероховатости поверхности отделка поверхности = ( е)-х1000(цт) E 188 Фрезерование Фрезы Korloy со сменными режущими пластинами Технические
