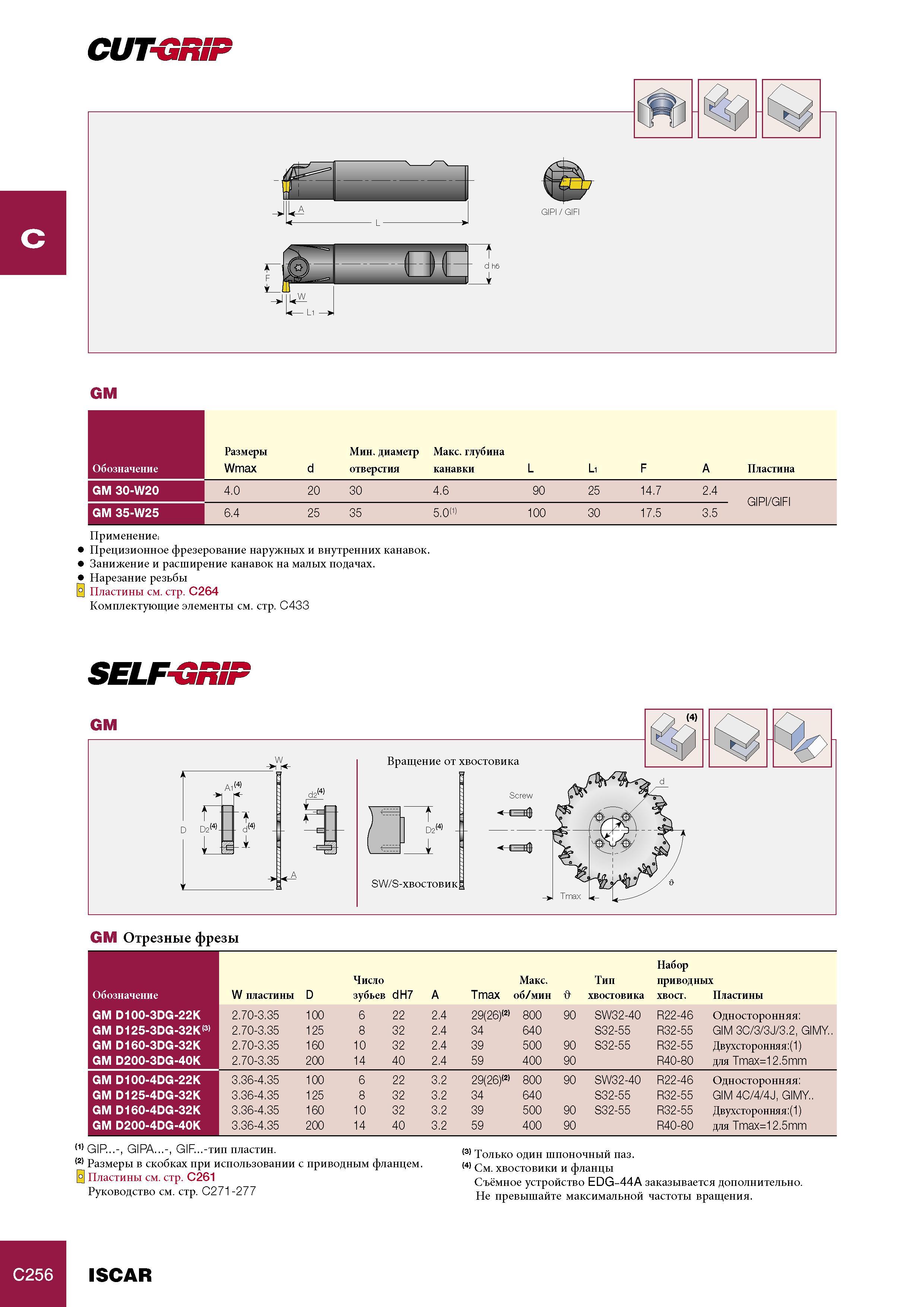

Фрезерный инструмент Iscar GM Обозначение Размеры Wmax d Мин диаметр отверстия Максимальная глубина канавки L Li F A Пластина GM 30-W20 4 0 20 30 4 6 90 25 1

Фрезерный инструмент Iscar GM Обозначение Размеры Wmax d Мин. диаметр отверстия Максимальная глубина канавки L Li F A Пластина GM 30-W20 4.0 20 30 4.6 90 25 14.7 2.4 GIPI/GIFI GM 35-W25 6.4 25 35 5.0(1) 100 30 17.5 3.5 Применение Прецизионное фрезерование наружных и внутренних канавок. Занижение и расширение канавок на малых подачах. Нарезание резьбы Пластины см. стр. C264 Комплектующие элементы см. стр. C433 SELF-GRSP GM D D2(4) L Вращение от хвостовика d2(4) Screw й )- <Н Е / D2(4) - -Ц ( - 1 <Н SW/S-хвостовик W d'' - A GM Отрезные фрезы Обозначение GM D100-3DG-22K GM D125-3DG-32K131 GM D160-3DG-32K GM D200-3DG-40K GM D100-4DG-22K GM D125-4DG-32K GM D160-4DG-32K GM D200-4DG-40K Набор Число Макс. Тип приводных W пластины D зубьев dH7 A Tmax об/мин 0 хвостовика хвост. Пластины 2.70-3.35 100 6 22 2.4 29(26)и 800 90 SW32-40 R22-46 Односторонняя 2.70-3.35 125 8 32 2.4 34 640 S32-55 R32-55 GIM 3C/3/3J/3.2, GIMY.. 2.70-3.35 160 10 32 2.4 39 500 90 S32-55 R32-55 Двухсторонняя :(1) 2.70-3.35 200 14 40 2.4 59 400 90 R40-80 для Tmax=12.5mm 3.36-4.35 100 6 22 3.2 29(26)121 800 90 SW32-40 R22-46 Односторонняя 3.36-4.35 125 8 32 3.2 34 640 S32-55 R32-55 GIM 4C/4/4J, GIMY.. 3.36-4.35 160 10 32 3.2 39 500 90 S32-55 R32-55 Двухсторонняя:(1) 3.36-4.35 200 14 40 3.2 59 400 90 R40-80 для Tmax=12.5mm (1) GIP -, GIPA -, GIF -тип пластин. Размеры в скобках при использовании с приводным фланцем. Пластины см. стр. C261 Руководство см. стр. C271-277 (3) Только один шпоночный паз. (4) См. хвостовики и фланцы Съёмное устройство EDG-44A заказывается дополнительно. Не превышайте максимальной частоты вращения. ISCAR Tmax
