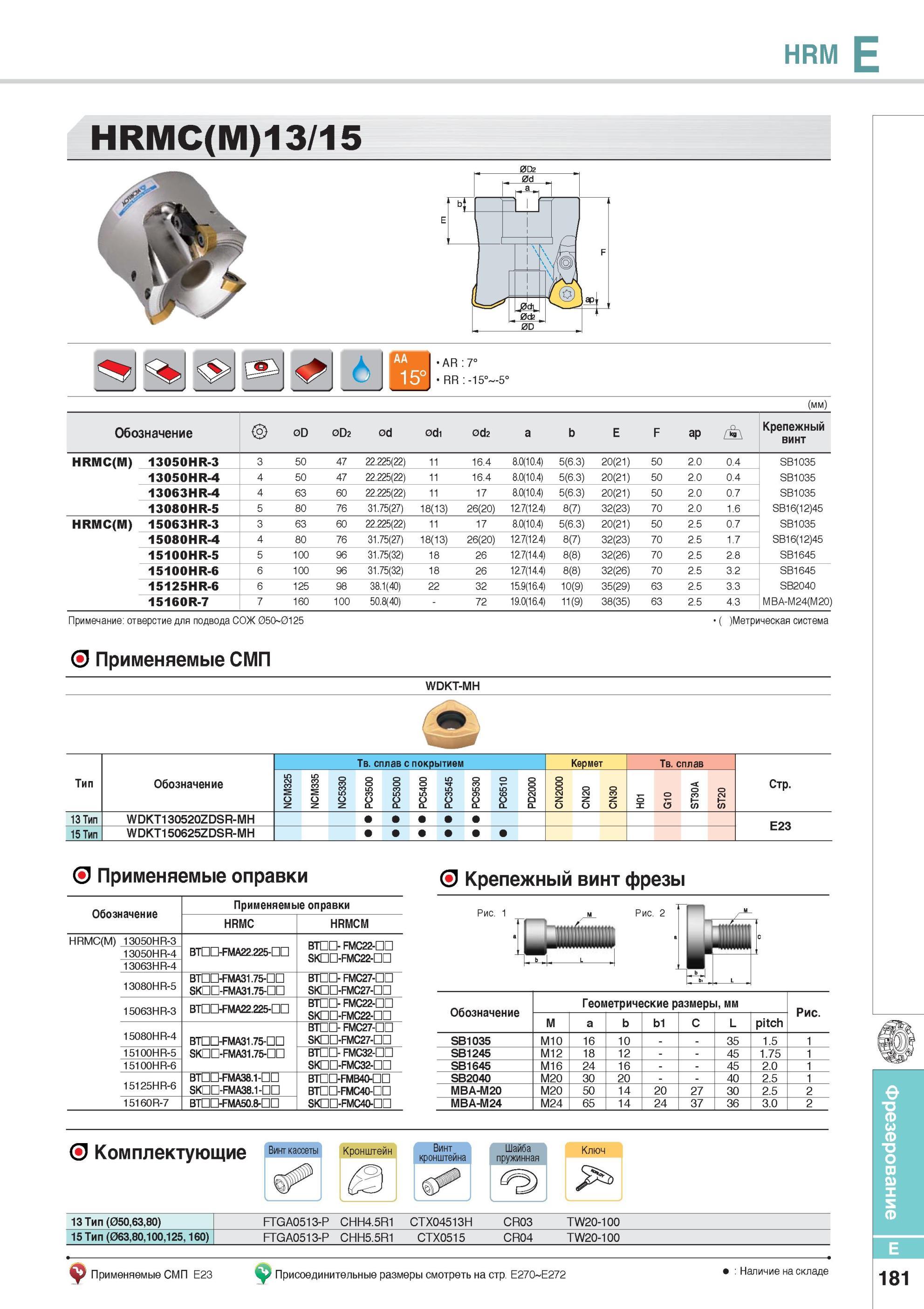

Фрезерный инструмент HRMC(M)13/15 Фрезы Korloy со сменными режущими пластинами

Фрезерный инструмент HRMC(M)13/15 Фрезы Korloy со сменными режущими пластинами

Фрезерный инструмент HRMC(M)13/15 Фрезы Korloy со сменными режущими пластинами _ NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 AR 7° RR -15° 5° (мм) Обозначение 0D 0D2 0d 0d1 0d2 a b E F ap г Крепежный винт HRMC(M) 13050HR-3 3 50 47 22.225(22) 11 16.4 8.0(10.4) 5(6.3) 20(21) 50 2.0 0.4 SB1035 13050HR-4 4 50 47 22.225(22) 11 16.4 8.0(10.4) 5(6.3) 20(21) 50 2.0 0.4 SB1035 13063HR-4 4 63 60 22.225(22) 11 17 8.0(10.4) 5(6.3) 20(21) 50 2.0 0.7 SB1035 13080HR-5 5 80 76 31.75(27) 18(13) 26(20) 12.7(12.4) 8(7) 32(23) 70 2.0 1.6 SB16(12)45 HRMC(M) 15063HR-3 3 63 60 22.225(22) 11 17 8.0(10.4) 5(6.3) 20(21) 50 2.5 0.7 SB1035 15080HR-4 4 80 76 31.75(27) 18(13) 26(20) 12.7(12.4) 8(7) 32(23) 70 2.5 1.7 SB16(12)45 15100HR-5 5 100 96 31.75(32) 18 26 12.7(14.4) 8(8) 32(26) 70 2.5 2.8 SB1645 15100HR-6 6 100 96 31.75(32) 18 26 12.7(14.4) 8(8) 32(26) 70 2.5 3.2 SB1645 15125HR-6 6 125 98 38.1(40) 22 32 15.9(16.4) 10(9) 35(29) 63 2.5 3.3 SB2040 15160R-7 7 160 100 50.8(40) - 72 19.0(16.4) 11(9) 38(35) 63 2.5 4.3 MBA-M24(M20) Примечание отверстие для подвода СОЖ 050 0125 О Применяемые СМП Метрическая система WDKT-MH Твердый сплав с покрытием Кермет Твердый сплав Тип Обозначение NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 Стр. 13 Тип WDKT130520ZDSR-MH 15 Тип WDKT150625ZDSR-MH E23 О Применяемые оправки О Крепежный винт фрезы Обозначение Применяемые оправки HRMC HRMCM HRMC(M) 13050HR-3 13050HR-4 13063HR-4 ВТПП-РМА22.225-ПП ВТПП- FMC22-nn Sldn-FMC22-nn 13080HR-5 BTI iri-FMA31,75-ПП SKTin-FMA31.75-ПП ВТШ- FMC27-DD SKHD-FMC27-CD 15063HR-3 BTnn-FMA22.225-nn ВТШ- FMC22-DD SKDD-FMC22-nn 15080HR-4 BTnn-FMA31,75-ПП SKnn-FMA31.75-ПП ВТШ- FMC27-DD SKDD-FMC27-nn 15100HR-5 15100HR-6 ВТШ- FMC32-DD SKnn-FMC32-DD 15125HR-6 ВТПП-РМА38.1-ПП SKDD-FMA38.1-nn BTDD-FMB40-nn BTDD-FMC40-nn SKnn-FMC40-DD 15160R-7 BTnn-FMA50.8-nn Обозначение Геометрические размеры, мм Рис. M a b b1 C L pitch SB1035 M10 16 10 35 1.5 1 SB1245 M12 18 12 45 1.75 1 SB1645 M16 24 16 45 2.0 1 SB2040 M20 30 20 40 2.5 1 MBA-M20 M20 50 14 20 27 30 2.5 2 MBA-M24 M24 65 14 24 37 36 3.0 2 О Комплектующие Винт кассеты Кронштейн /СУ, Винт кронштейна Шайба пружинная Ключ 13 Тип (050,63,80) FTGA0513-P CHH4.5R1 CTX04513H CR03 TW20-100 15 Тип (063,80,100,125, 160) FTGA0513-P CHH5.5R1 CTX0515 CR04 TW20-100 Рис. 1 Рис. 2 E .:j) Применяемые СМП E23 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе 181 Фрезерование
