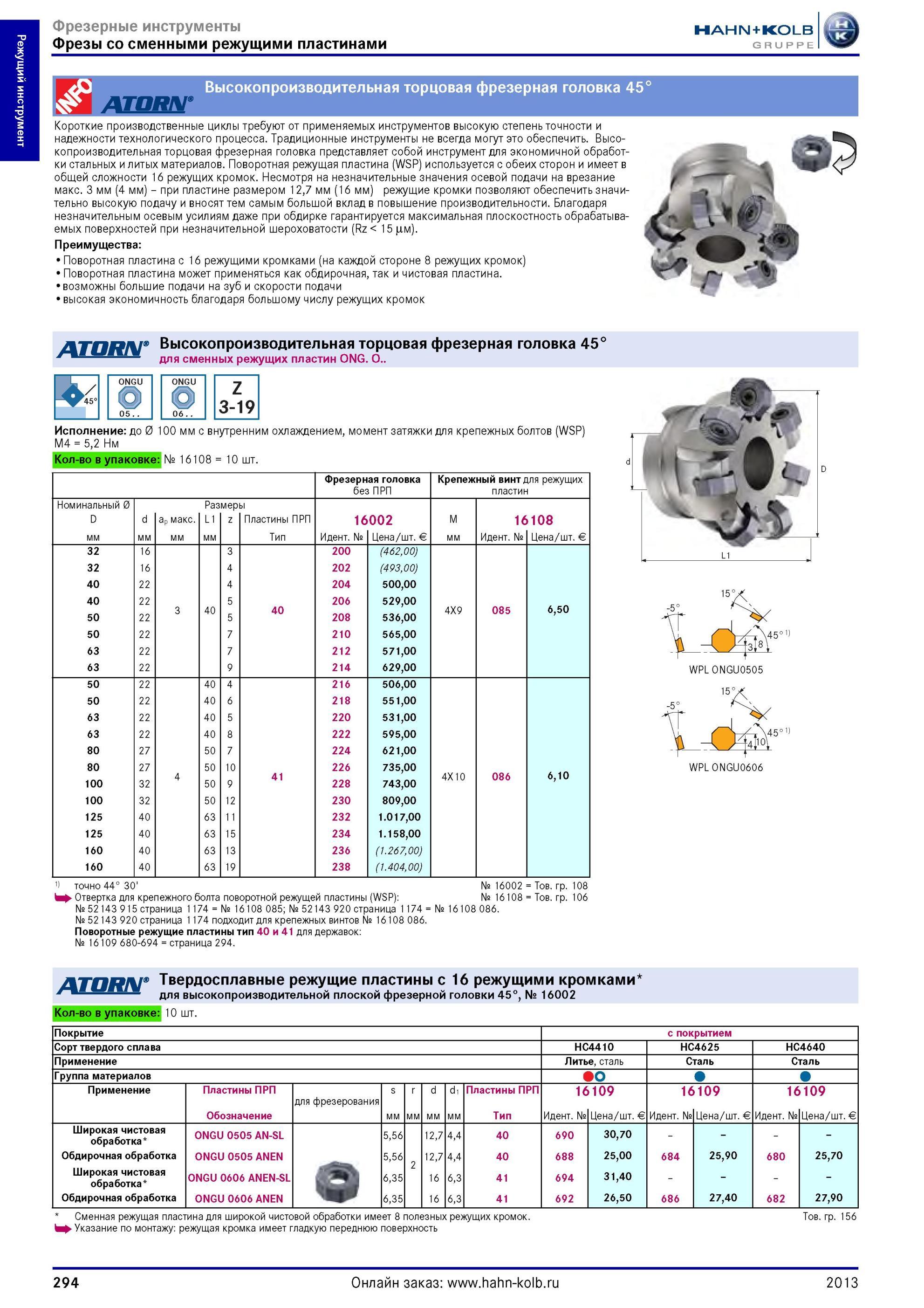

Фрезерный инструмент Hahn Kolb со сменными твердосплавными режущими пластинами Высокопроизводительная торцовая фрезерная головка 45° Короткие производственные циклы требуют от применяемых инструментов высокую степень точности и надежности технологического процесса. Традиционные инструменты не всегда могут это обеспечить. Высокопроизводительная торцовая фрезерная головка представляет собой инструмент для экономичной обработки стальных и литых материалов. Поворотная режущая пластина (WSP) используется с обеих сторон и имеет в общей сложности 16 режущих кромок. Несмотря на незначительные значения осевой подачи на врезание макс. 3 мм (4 мм) при пластине размером 12,7 мм (16 мм) режущие кромки позволяют обеспечить значительно высокую подачу и вносят тем самым большой вклад в повышение производительности. Благодаря незначительным осевым усилиям даже при обдирке гарантируется максимальная плоскостность обрабатываемых поверхностей при незначительной шероховатости (Rz 15 цм). Преимущества Поворотная пластина с 16 режущими кромками (на каждой стороне 8 режущих кромок) Поворотная пластина может применяться как обдирочная, так и чистовая пластина. возможны большие подачи на зуб и скорости подачи высокая экономичность благодаря большому числу режущих кромок Высокопроизводительная торцовая фрезерная головка 45° для сменных режущих пластин ONG. O.. /° Z 3-19 Исполнение до 0 100 мм с внутренним охлаждением, момент затяжки для крепежных болтов (WSP) M4 5,2 Нм Количество в упаковке № 16108 10 шт. Фрезерная головка без ПРП Крепежный винт для режущих пластин Номинальный 0 Размеры D d ap макс. L1 z Пластины ПРП 16002 M 16108 мм Тип Идентификационный номер № Цена / шт. Евро € мм Идентификационный номер № Цена / шт. Евро € 32 16 3 200 (462,00) 32 16 4 202 (493,00) 40 22 4 204 500,00 40 22 5 206 529,00 3 40 40 4X9 085 6,50 50 22 5 208 536,00 50 22 7 210 565,00 63 22 7 212 571,00 63 22 9 214 629,00 50 22 40 4 216 506,00 50 22 40 6 218 551,00 63 22 40 5 220 531,00 63 22 40 8 222 595,00 80 27 50 7 224 621,00 80 27 50 10 226 735,00 4 41 4X10 086 6,10 100 32 50 9 228 743,00 100 32 50 12 230 809,00 125 40 63 11 232 1.017,00 125 40 63 15 234 1.158,00 160 40 63 13 236 (1.267,00) 160 40 63 19 238 (1.404,00) 1 точно 44° 30' № 16002 Тов. гр. 108 Отвертка для крепежного болта поворотной режущей пластины (WSP) № 16108 Тов. гр. 106 № 52143 915 страница 1174 № 16108 085; № 52143 920 страница 1174 № 16108 086. № 52143 920 страница 1174 подходит для крепежных винтов № 16108 086. Сменные режущие пластины тип 40 и 41 для державок № 16109 680-694 страница 294. ю WPL 0NGU0606 Твердосплавные режущие пластины с 16 режущими кромками для высокопроизводительной плоской фрезерной головки 45°, № 16002 Количество в упаковке 10 шт. Покрытие с покрытием Сорт твердого сплава HC4410 HC4625 HC4640 Применение Литье, сталь Сталь Сталь Группа материалов о Применение Пластины ПРП для фрезерования s r d d1 Пластины ПРП 16109 16109 16109 Обозначение мм Тип Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Широкая чистовая обработка ONGU 0505 AN-SL 5,56 12,7 4,4 40 690 30,70 Обдирочная обработка ONGU0505ANEN 5,56 2 12,7 4,4 40 688 25,00 684 25,90 680 25,70 Широкая чистовая обработка ONGU 0606 ANEN-SL 6,35 16 6,3 41 694 31,40 Обдирочная обработка ONGU 0606 ANEN 6,35 16 6,3 41 692 26,50 686 27,40 682 27,90 Сменная режущая пластина для широкой чистовой обработки имеет 8 полезных режущих кромок. Указание по монтажу режущая кромка имеет гладкую переднюю поверхность Тов. гр. 156 294 2013 05 06 d D L1
