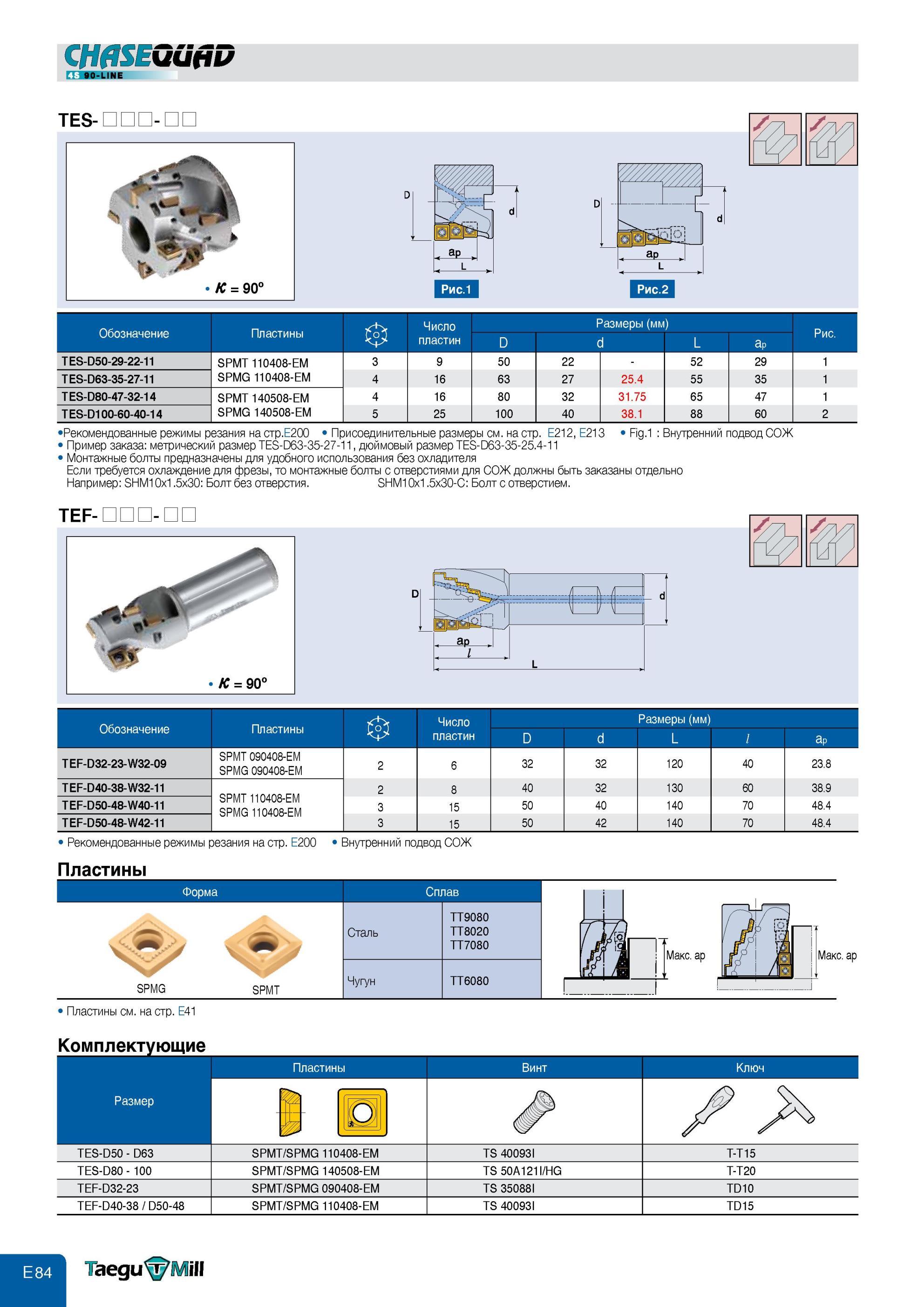

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEQUAD Главный угол в плане 90 градусов Обозначение позиции Размеры цилиндрический хвост

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEQUAD Главный угол в плане 90 градусов Обозначение позиции Размеры цилиндрический хвостовик Weldo CHflSEGiitiD 90-LINE TES- - / Обозначение Пластины Число пластин Размеры (мм) D d L ap Рис. TES-D50-29-22-11 SPMT 110408-EM SPMG 110408-EM 3 9 50 22 - 52 29 1 TES-D63-35-27-11 4 16 63 27 25.4 55 35 1 TES-D80-47-32-14 SPMT 140508-EM SPMG 140508-EM 4 16 80 32 31.75 65 47 1 TES-D100-60-40-14 5 25 100 40 38.1 88 60 2 Рекомендованные режимы резания на стр.Е200 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер TES-D63-35-27-11, дюймовый размер TES-D63-35-25.4-11 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-С Болт с отверстием. TEF- - Fig.1 Внутренний подвод СОЖ Обозначение Пластины Число пластин Размеры (мм) D d L ap TEF-D32-23-W32-09 SPMT 090408-EM SPMG 090408-EM 2 6 32 32 120 40 23.8 TEF-D40-38-W32-11 SPMT 110408-EM SPMG 110408-EM 2 8 40 32 130 60 38.9 TEF-D50-48-W40-11 3 15 50 40 140 70 48.4 TEF-D50-48-W42-11 3 15 50 42 140 70 48.4 Рекомендованные режимы резания на стр. E200 Пластины Внутренний подвод СОЖ Форма Сплав v SPMG SPMT Сталь TT9080 TT8020 TT7080 Чугун TT6080 Макс. ap Пластины см. на стр. E41 Комплектующие Пластины Винт Ключ Размер fir] p# Z1 TES-D50 - D63 jy SPMT/SPMG 110408-EM TS 40093I T-T15 TES-D80 - 100 SPMT/SPMG 140508-EM TS 50A121I/HG T-T20 TEF-D32-23 SPMT/SPMG 090408-EM TS 35088I TD10 TEF-D40-38 / D50-48 SPMT/SPMG 110408-EM TS 40093I TD15 ill
