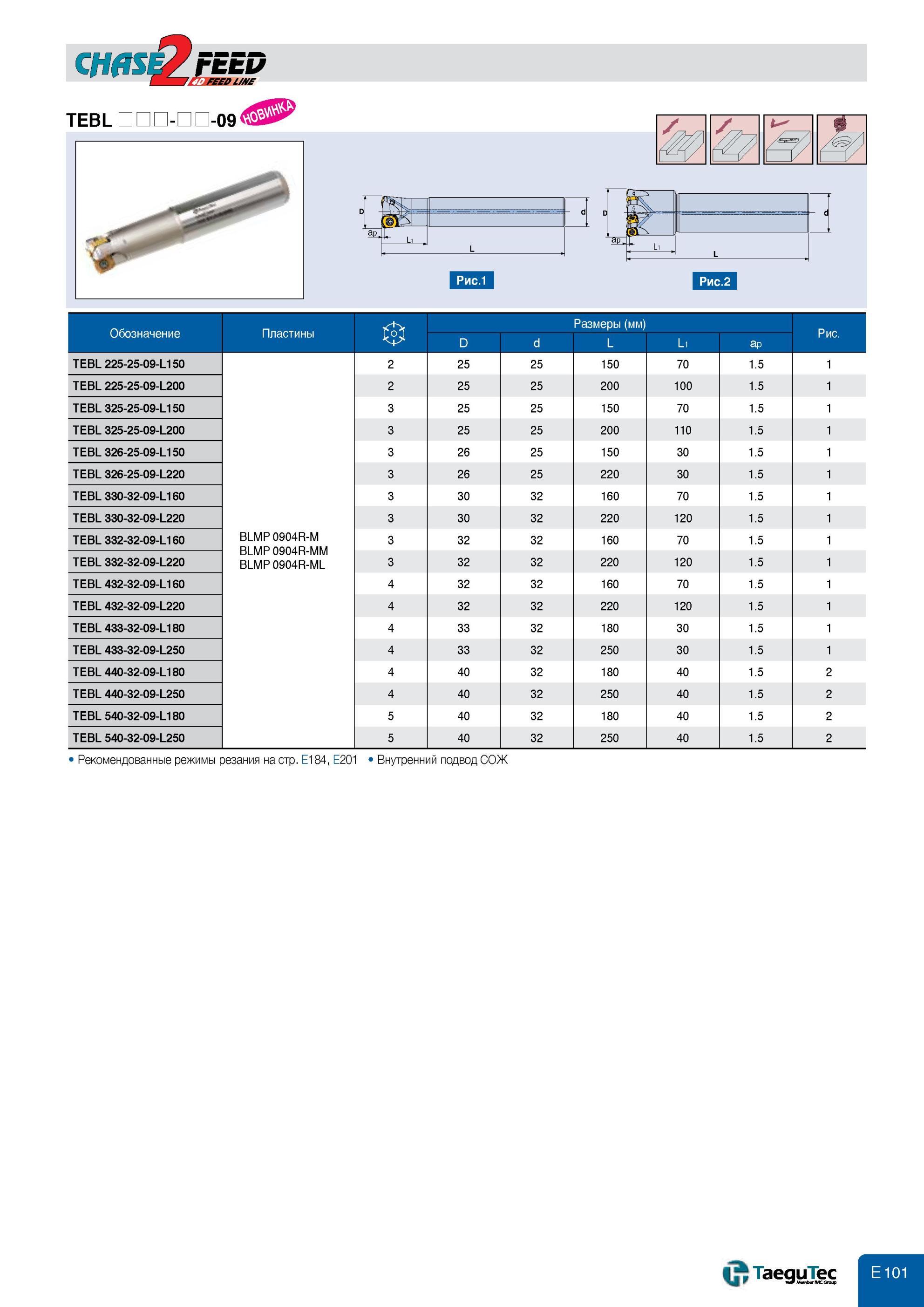

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей цилиндрический гл

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей цилиндрический гладкий хвос CHASEFEED TEBL --09 1 4 1 i (Ш/ fa /%щ/) Обозначение Пластины Размеры (мм) D d L L1 ap Рис. TEBL 225-25-09-L150 BLMP 0904R-M BLMP 0904R-MM BLMP 0904R-ML 2 25 25 150 70 1.5 1 TEBL 225-25-09-L200 2 25 25 200 100 1.5 1 TEBL 325-25-09-L150 3 25 25 150 70 1.5 1 TEBL 325-25-09-L200 3 25 25 200 110 1.5 1 TEBL 326-25-09-L150 3 26 25 150 30 1.5 1 TEBL 326-25-09-L220 3 26 25 220 30 1.5 1 TEBL 330-32-09-L160 3 30 32 160 70 1.5 1 TEBL 330-32-09-L220 3 30 32 220 120 1.5 1 TEBL 332-32-09-L160 3 32 32 160 70 1.5 1 TEBL 332-32-09-L220 3 32 32 220 120 1.5 1 TEBL 432-32-09-L160 4 32 32 160 70 1.5 1 TEBL 432-32-09-L220 4 32 32 220 120 1.5 1 TEBL 433-32-09-L180 4 33 32 180 30 1.5 1 TEBL 433-32-09-L250 4 33 32 250 30 1.5 1 TEBL 440-32-09-L180 4 40 32 180 40 1.5 2 TEBL 440-32-09-L250 4 40 32 250 40 1.5 2 TEBL 540-32-09-L180 5 40 32 180 40 1.5 2 TEBL 540-32-09-L250 5 40 32 250 40 1.5 2 Рекомендованные режимы резания на стр. E184, E201 Внутренний подвод СОЖ
