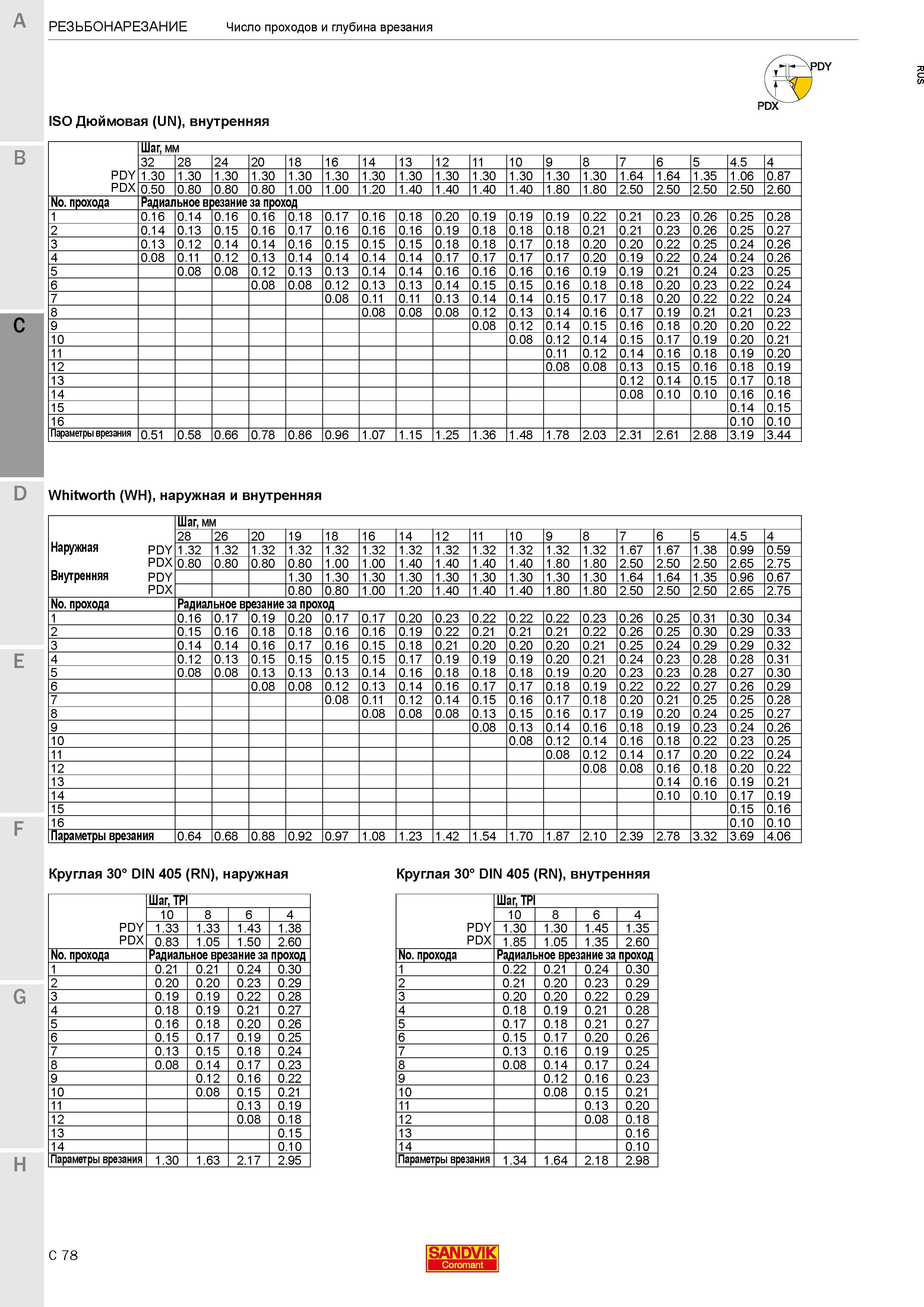

Рекомендации Sandvik при точении резьбы Число проходов и глубина врезания PDX ISO Дюймовая (UN), внутренняя Шаг, мм 32 28 24 20 18 16 14 13 12 11

Рекомендации Sandvik при точении резьбы Число проходов и глубина врезания PDX ISO Дюймовая (UN), внутренняя Шаг, мм 32 28 24 20 18 16 14 13 12 11 10 9 8 7 6 5 4.5 4 PDY 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.64 1.64 1.35 1.06 0.87 PDX 0.50 0.80 0.80 0.80 1.00 1.00 1.20 1.40 1.40 1.40 1.40 1.80 1.80 2.50 2.50 2.50 2.50 2.60 No. прохода Радиальное врезание за проход 1 0.16 0.14 0.16 0.16 0.18 0.17 0.16 0.18 0.20 0.19 0.19 0.19 0.22 0.21 0.23 0.26 0.25 0.28 2 0.14 0.13 0.15 0.16 0.17 0.16 0.16 0.16 0.19 0.18 0.18 0.18 0.21 0.21 0.23 0.26 0.25 0.27 3 0.13 0.12 0.14 0.14 0.16 0.15 0.15 0.15 0.18 0.18 0.17 0.18 0.20 0.20 0.22 0.25 0.24 0.26 4 0.08 0.11 0.12 0.13 0.14 0.14 0.14 0.14 0.17 0.17 0.17 0.17 0.20 0.19 0.22 0.24 0.24 0.26 5 0.08 0.08 0.12 0.13 0.13 0.14 0.14 0.16 0.16 0.16 0.16 0.19 0.19 0.21 0.24 0.23 0.25 6 0.08 0.08 0.12 0.13 0.13 0.14 0.15 0.15 0.16 0.18 0.18 0.20 0.23 0.22 0.24 7 0.08 0.11 0.11 0.13 0.14 0.14 0.15 0.17 0.18 0.20 0.22 0.22 0.24 8 0.08 0.08 0.08 0.12 0.13 0.14 0.16 0.17 0.19 0.21 0.21 0.23 9 0.08 0.12 0.14 0.15 0.16 0.18 0.20 0.20 0.22 10 0.08 0.12 0.14 0.15 0.17 0.19 0.20 0.21 11 0.11 0.12 0.14 0.16 0.18 0.19 0.20 12 0.08 0.08 0.13 0.15 0.16 0.18 0.19 13 0.12 0.14 0.15 0.17 0.18 14 0.08 0.10 0.10 0.16 0.16 15 0.14 0.15 16 0.10 0.10 Параметры врезания 0.51 0.58 0.66 0.78 0.86 0.96 1.07 1.15 1.25 1.36 1.48 1.78 2.03 2.31 2.61 2.88 3.19 3.44 D Whitworth (WH), наружная и внутренняя Наружная pdy PDX Внутренняя pdy PDX Шаг, мм 28 26 20 19 18 16 14 12 11 10 9 8 7 6 5 4.5 4 1.32 1.32 1.32 1.32 1.32 1.32 1.32 1.32 1.32 1.32 1.32 1.32 1.67 1.67 1.38 0.99 0.59 0.80 0.80 0.80 0.80 1.00 1.00 1.40 1.40 1.40 1.40 1.80 1.80 2.50 2.50 2.50 2.65 2.75 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.30 1.64 1.64 1.35 0.96 0.67 0.80 0.80 1.00 1.20 1.40 1.40 1.40 1.80 1.80 2.50 2.50 2.50 2.65 2.75 No. прохода Радиальное врезание за проход 1 0.16 0.17 0.19 0.20 0.17 0.17 0.20 0.23 0.22 0.22 0.22 0.23 0.26 0.25 0.31 0.30 0.34 2 0.15 0.16 0.18 0.18 0.16 0.16 0.19 0.22 0.21 0.21 0.21 0.22 0.26 0.25 0.30 0.29 0.33 3 0.14 0.14 0.16 0.17 0.16 0.15 0.18 0.21 0.20 0.20 0.20 0.21 0.25 0.24 0.29 0.29 0.32 4 0.12 0.13 0.15 0.15 0.15 0.15 0.17 0.19 0.19 0.19 0.20 0.21 0.24 0.23 0.28 0.28 0.31 5 0.08 0.08 0.13 0.13 0.13 0.14 0.16 0.18 0.18 0.18 0.19 0.20 0.23 0.23 0.28 0.27 0.30 6 0.08 0.08 0.12 0.13 0.14 0.16 0.17 0.17 0.18 0.19 0.22 0.22 0.27 0.26 0.29 7 0.08 0.11 0.12 0.14 0.15 0.16 0.17 0.18 0.20 0.21 0.25 0.25 0.28 8 0.08 0.08 0.08 0.13 0.15 0.16 0.17 0.19 0.20 0.24 0.25 0.27 9 0.08 0.13 0.14 0.16 0.18 0.19 0.23 0.24 0.26 10 0.08 0.12 0.14 0.16 0.18 0.22 0.23 0.25 11 0.08 0.12 0.14 0.17 0.20 0.22 0.24 12 0.08 0.08 0.16 0.18 0.20 0.22 13 0.14 0.16 0.19 0.21 14 0.10 0.10 0.17 0.19 15 0.15 0.16 16 0.10 0.10 Параметры врезания 0.64 0.68 0.88 0.92 0.97 1.08 1.23 1.42 1.54 1.70 1.87 2.10 2.39 2.78 3.32 3.69 4.06 Круглая 30° DIN 405 (RN), наружная Круглая 30° DIN 405 (RN), внутренняя G H Шаг, TPI 10 8 6 4 PDY 1.33 1.33 1.43 1.38 PDX 0.83 1.05 1.50 2.60 No. прохода Радиальное врезание за проход 1 0.21 0.21 0.24 0.30 2 0.20 0.20 0.23 0.29 3 0.19 0.19 0.22 0.28 4 0.18 0.19 0.21 0.27 5 0.16 0.18 0.20 0.26 6 0.15 0.17 0.19 0.25 7 0.13 0.15 0.18 0.24 8 0.08 0.14 0.17 0.23 9 0.12 0.16 0.22 10 0.08 0.15 0.21 11 0.13 0.19 12 0.08 0.18 13 0.15 14 0.10 Параметры врезания 1.30 1.63 2.17 2.95 Шаг, TPI 10 8 6 4 PDY 1.30 1.30 1.45 1.35 PDX 1.85 1.05 1.35 2.60 No. прохода Радиальное врезание за проход 1 0.22 0.21 0.24 0.30 2 0.21 0.20 0.23 0.29 3 0.20 0.20 0.22 0.29 4 0.18 0.19 0.21 0.28 5 0.17 0.18 0.21 0.27 6 0.15 0.17 0.20 0.26 7 0.13 0.16 0.19 0.25 8 0.08 0.14 0.17 0.24 9 0.12 0.16 0.23 10 0.08 0.15 0.21 11 0.13 0.20 12 0.08 0.18 13 0.16 14 0.10 Параметры врезания 1.34 1.64 2.18 2.98 C 78 SANDVIK
