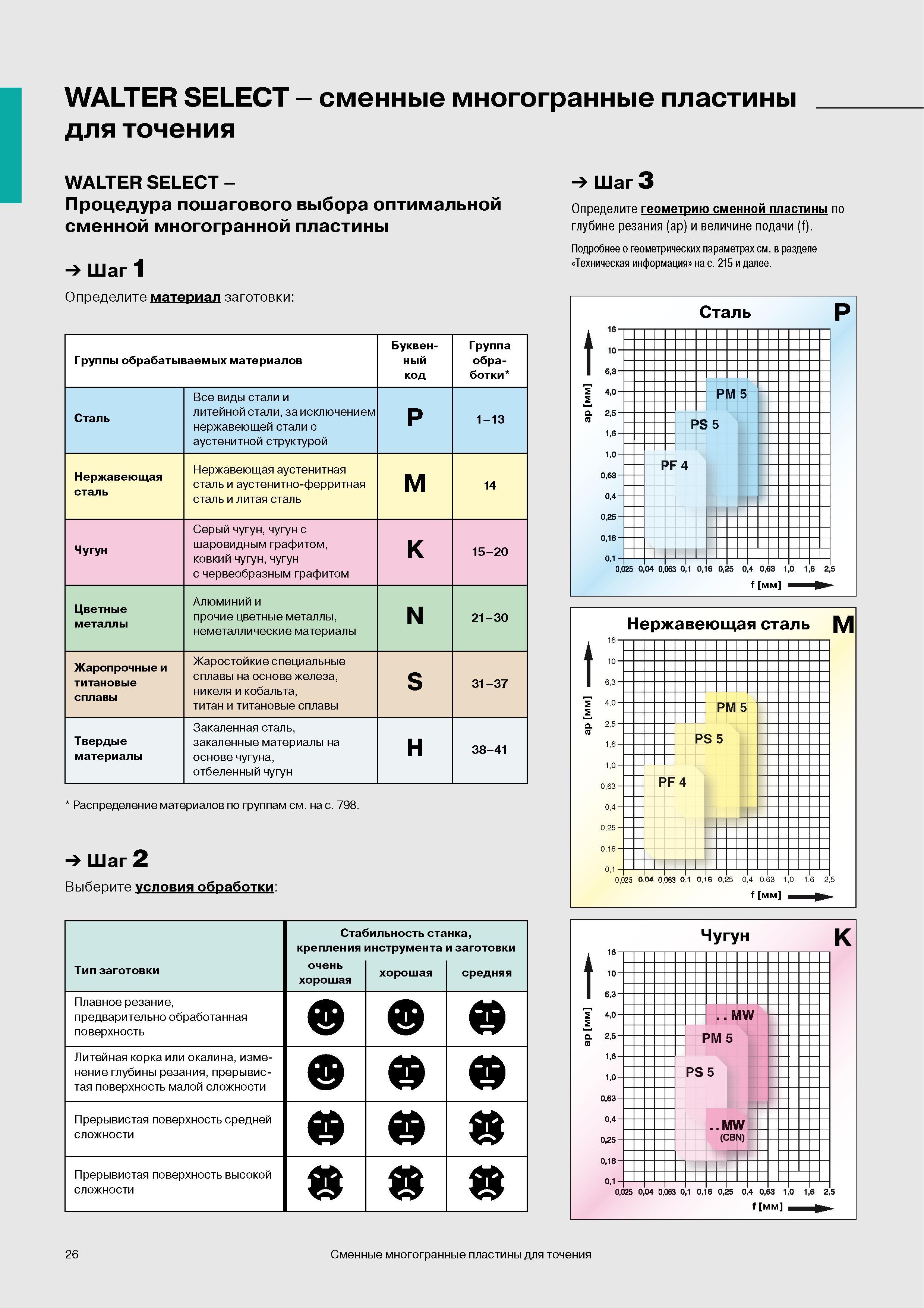

Процедура WALTER SELECT пошагового выбора оптимальной сменной многогранной пластины Шаг 1 Определите материал заготовки Группы обрабатываемых материал

Процедура WALTER SELECT пошагового выбора оптимальной сменной многогранной пластины Шаг 1 Определите материал заготовки Группы обрабатываемых материалов Буквен- ный код Группа обра- ботки Сталь Все виды стали и литейной стали за исключением нержавеющей стали с аустенитной структурой P 1-13 Нержавеющая сталь Нержавеющая аустенитная сталь и аустенитно-ферритная сталь и литая сталь M 14 Чугун Серый чугун чугун с шаровидным графитом ковкий чугун чугун с червеобразным графитом K 15-20 Цветные металлы Алюминий и прочие цветные металлы неметаллические материалы N 21-30 Жаропрочные и титановые сплавы Жаростойкие специальные сплавы на основе железа никеля и кобальта титан и титановые сплавы S 31-37 Твердые материалы Закаленная сталь закаленные материалы на основе чугуна отбеленный чугун H 38-41 Распределение материалов по группам см. на с. 798. Шаг 2 Выберите условия обработки Стабильность станка крепления инструмента и заготовки Тип заготовки очень хорошая хорошая средняя Плавное резание предварительно обработанная поверхность в Литейная корка или окалина изменение глубины резания прерывистая поверхность малой сложности в в Прерывистая поверхность средней сложности в в Прерывистая поверхность высокой сложности Шаг 3 Определите геометрию сменной пластины по глубине резания (ap) и величине подачи (f). Подробнее о геометрических параметрах см. в разделе Техническая информация на с. 215 и далее. Чугун K 16- MW гм 5 PS 5 MW ICR N) 01 0025 004 0063 01 016 025 04 063 10 16 25 f мм 26 Сменные многогранные пластины для точения WALTER SELECT сменные многогранные пластины для точения
