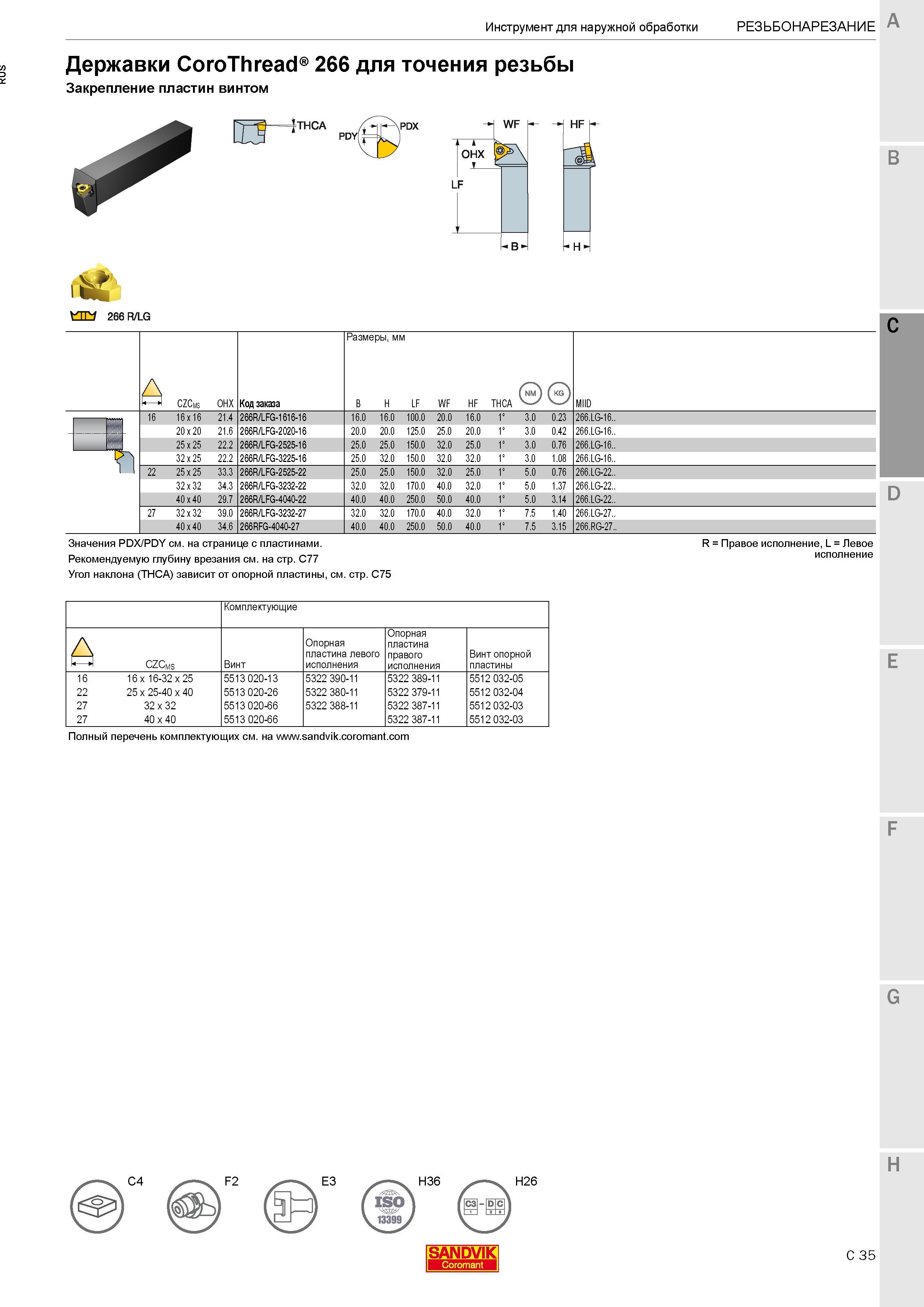

Державки Sandvik Coromant CoroThread 266 для точения резьбы Закрепление пластин винтом Общий вид инструмента Основные характеристики Обозначение

Державки Sandvik Coromant CoroThread 266 для точения резьбы Закрепление пластин винтом Общий вид инструмента Основные характеристики Обозначение LF - ВИ HF B 266R/LG C Размеры в мм А CZCms OHX Код заказа B H LF WF HF (nm) (kg; THCA MIID 16 16 x 16 21.4 266R/LFG-1616-16 16.0 16.0 100.0 20.0 16.0 1° 3.0 0.23 266.LG-16.. 20 x 20 21.6 266R/LFG-2020-16 20.0 20.0 125.0 25.0 20.0 1° 3.0 0.42 266.LG-16.. 25 x 25 22.2 266R/LFG-2525-16 25.0 25.0 150.0 32.0 25.0 1° 3.0 0.76 266.LG-16.. 32 x 25 22.2 266R/LFG-3225-16 25.0 32.0 150.0 32.0 32.0 1° 3.0 1.08 266.LG-16.. 22 25 x 25 33.3 266R/LFG-2525-22 25.0 25.0 150.0 32.0 25.0 1 5.0 0.76 266.LG-22.. 32 x 32 34.3 266R/LFG-3232-22 32.0 32.0 170.0 40.0 32.0 1 ° 5.0 1.37 266.LG-22.. 40 x 40 29.7 266R/LFG-4040-22 40.0 40.0 250.0 50.0 40.0 1 5.0 3.14 266.LG-22.. 27 32 x 32 40 x 40 39.0 34.6 Инструмент для наружной обработки РЕЗЬБОНАРЕЗАНИЕ 266R/LFG-3232-27 266RFG-4040-27 32.0 32.0 170.0 40.0 40.0 40.0 250.0 50.0 32.0 40.0 D 7.5 1.40 7.5 3.15 266.LG-27.. 266.RG-27.. Значения PDX/PDY см. на странице с пластинами. Рекомендуемую глубину врезания см. на стр. C77 Угол наклона (THCA) зависит от опорной пластины, см. стр. C75 R = Правое исполнение, L = Левое исполнение Комплектующие A CZCms Винт Опорная пластина левого исполнения Опорная пластина правого исполнения Винт опорной пластины 16 16 x 16-32 x 25 5513 020-13 5322 390-11 5322 389-11 5512 032-05 22 25 x 25-40 x 40 5513 020-26 5322 380-11 5322 379-11 5512 032-04 27 32 x 32 5513 020-66 5322 388-11 5322 387-11 5512 032-03 27 40 x 40 5513 020-66 5322 387-11 5512 032-03 E Полный перечень комплектующих F G
