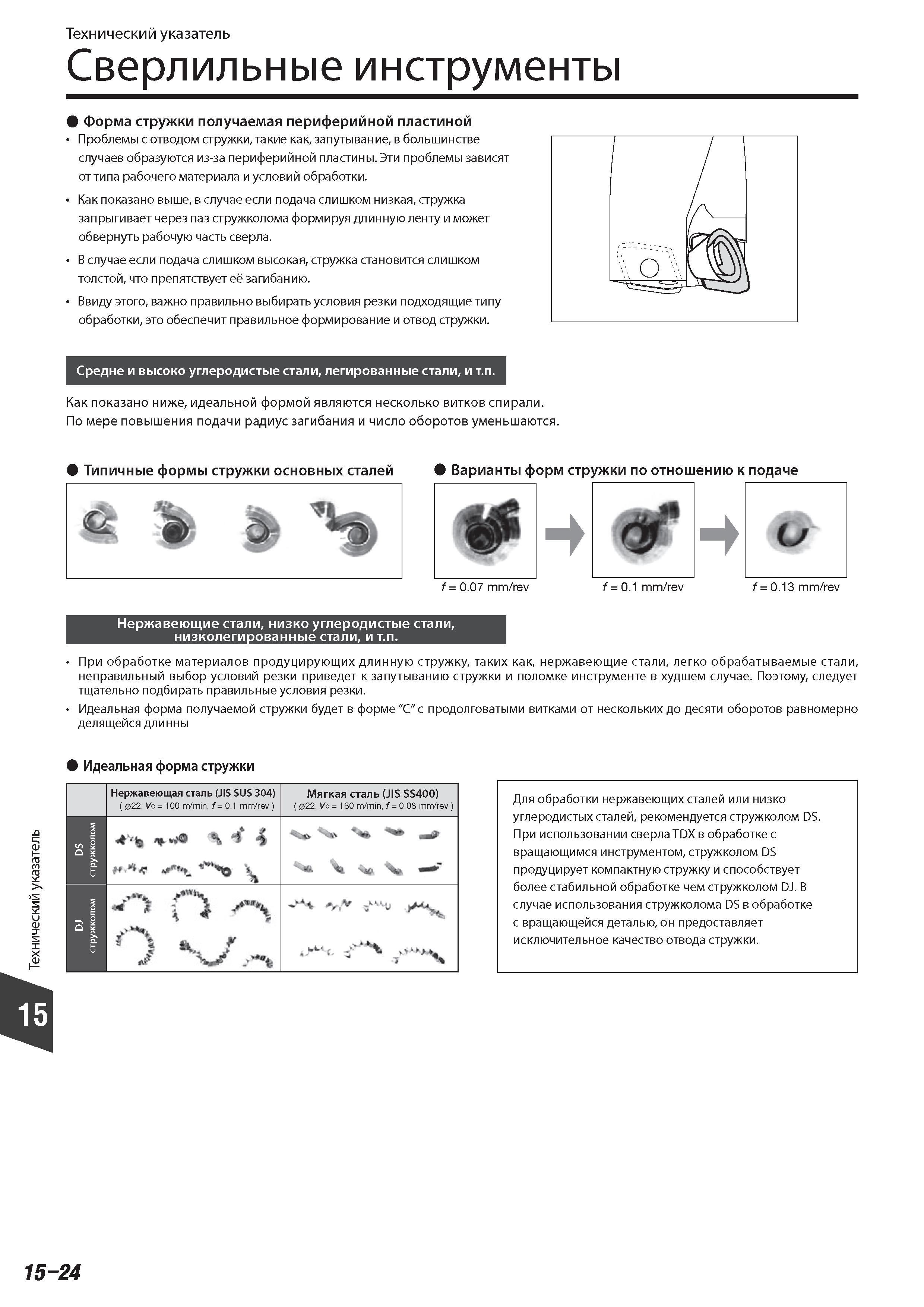

Форма стружки получаемая периферийной пластиной Проблемы с отводом стружки такие как запутывание в большинстве случаев образуются из-за периферийной пластины Технический указатель Сверлильные инструменты Эти проблемы зависят от типа рабочего материала и условий обработки. Как показано выше в случае если подача слишком низкая стружка запрыгивает через паз стружколома формируя длинную ленту и может обвернуть рабочую часть сверла. В случае если подача слишком высокая стружка становится слишком толстой что препятствует её загибанию. Ввиду этого важно правильно выбирать условия резки подходящие типу обработки это обеспечит правильное формирование и отвод стружки. Средне и высоко углеродистые стали легированные стали и т.п. Как показано ниже идеальной формой являются несколько витков спирали. По мере повышения подачи радиус загибания и число оборотов уменьшаются. Типичные формы стружки основных сталей Варианты форм стружки по отношению к подаче u f 0.07 mm/rev f 0.1 mm/rev f 0.13 mm/rev Нержавеющие стали низко углеродистые стали низколегированные стали и т.п. При обработке материалов продуцирующих длинную стружку таких как нержавеющие стали легко обрабатываемые стали неправильный выбор условий резки приведет к запутыванию стружки и поломке инструменте в худшем случае. Поэтому следует тщательно подбирать правильные условия резки. Идеальная форма получаемой стружки будет в форме "С" с продолговатыми витками от нескольких до десяти оборотов равномерно делящейся длинны Идеальная форма стружки m 2 Нержавеющая сталь (JIS SUS 304) ( 022 Vc 100 m/min f 0.1 mm/rev ) Мягкая сталь (JIS SS400) ( 022 Vc 160 m/min f 0.08 mm/rev ) J Для обработки нержавеющих сталей или низко углеродистых сталей рекомендуется стружколом DS. При использовании сверла TDX в обработке с вращающимся инструментом стружколом DS продуцирует компактную стружку и способствует более стабильной обработке чем стружколом DJ. В случае использования стружколома DS в обработке с вращающейся деталью он предоставляет исключительное качество отвода стружки. 15-24
