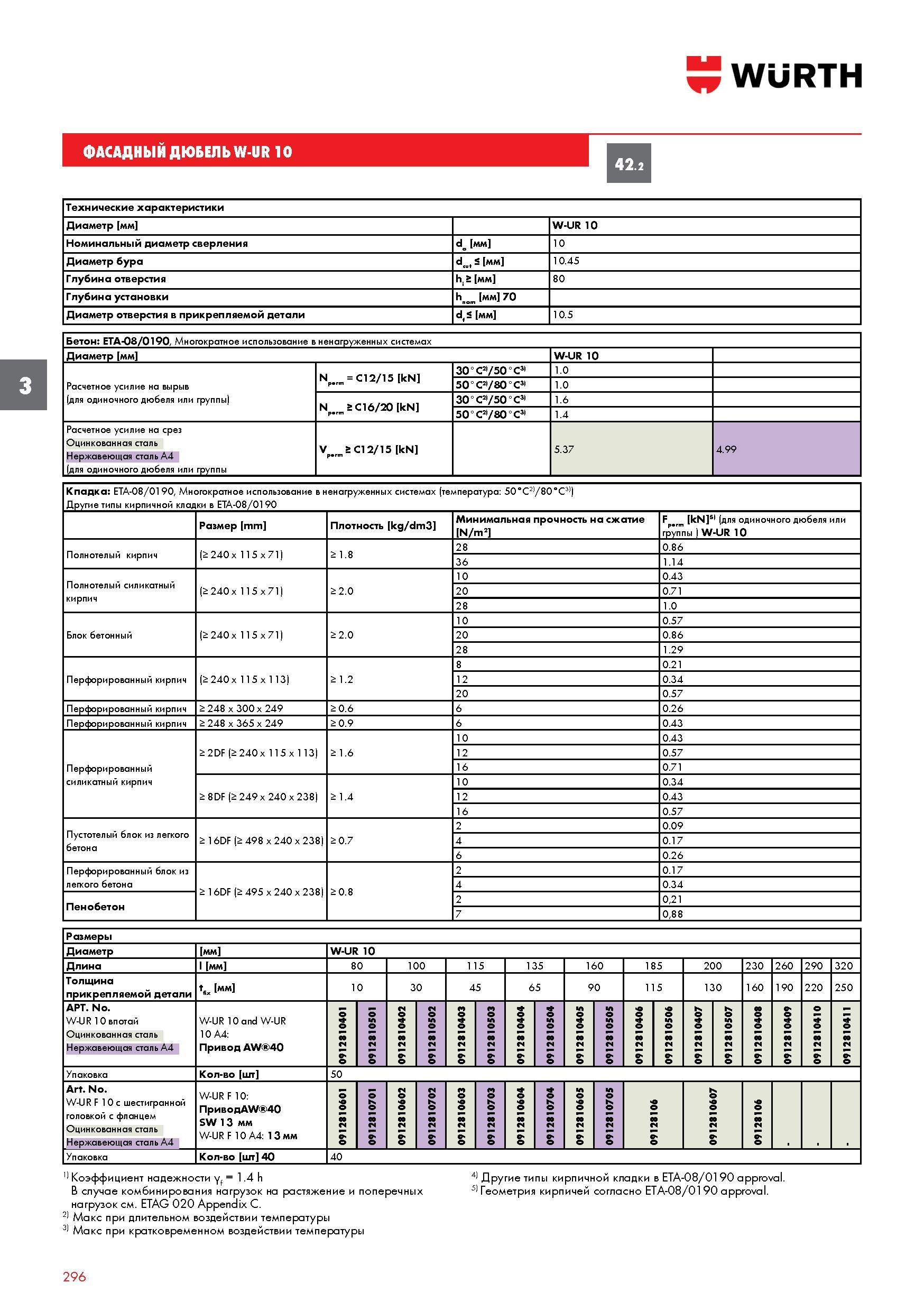

ФАСАДНЫЙ ДЮБЕЛЬ WURTH W-UR 10 Технические характеристики Диаметр мм Номинальный диаметр сверления do мм 10 Диаметр бура dcut S мм 10.45 Глубина отверстия hi > мм 80 Глубина установки hnom мм 70 Диаметр отверстия в прикрепляемой детали df S мм 10.5 I Бетон: ETA-08/0190, Многократное использование в ненагруженных системах I I Диаметр мм W-UR 10 Расчетное усилие на вырыв (для одиночного дюбеля или группы) Np rm = C12/15 kN 30°C2 /50°C31 1.0 50°C2 /80°C31 1.0 Np rm > C16/20 kN 30°C2 /50°C3 1.6 50°C2 /80°C3 1.4 Расчетное усилие на срез Оцинкованная сталь Нержавеющая сталь A4 (для одиночного дюбеля или группы Vperm > C12/15 kN 5.37 4.99 Кпадка: ETA-08/0190, Многократное использование в ненагруженных системах (температура: 50°C2)/80°C3)) Размер mm Плотность kg/dm3 Минимальная прочность на сжатие N/m2 F kN 5) (для одиночного дюбеля или группы ) W-UR 10 Полнотелый кирпич (> 240 x 115 x 71) > 1.8 28 0.86 36 1.14 Полнотелый силикатный кирпич (> 240 x 115 x 71) > 2.0 10 0.43 20 0.71 28 1.0 Блок бетонный (> 240 x 115 x 71) > 2.0 10 0.57 20 0.86 28 1.29 Перфорированный кирпич (> 240 x 115 x 113) > 1.2 8 0.21 12 0.34 20 0.57 Перфорированный кирпич > 248 x 300 x 249 > 0.6 6 0.26 Перфорированный кирпич > 248 x 365 x 249 > 0.9 6 0.43 Перфорированный силикатный кирпич > 2DF (> 240 x 115 x 113) > 1.6 10 0.43 12 0.57 16 0.71 > 8DF (> 249 x 240 x 238) > 1.4 10 0.34 12 0.43 16 0.57 Пустотелый блок из легкого бетона > 16DF (> 498 x 240 x 238) > 0.7 2 0.09 4 0.17 6 0.26 Перфорированный блок из легкого бетона > 16DF (> 495 x 240 x 238) > 0.8 2 0.17 4 0.34 Пенобетон 2 0,21 7 0,88 Размеры Диаметр Толщина прикрепляемой детали АРТ. No. W-UR 10 впотай Оцинкованная сталь Нержавеющая сталь A4 W-UR 10 and W-UR 10 A4: Привод AW 40 Упаковка Количество шт Art. No. W-UR F 10 с шестигранной головкой с фланцем Оцинкованная сталь Нержавеющая сталь A4 W-UR F 10: ПриводAW 40 SW 13 мм W-UR F 10 A4: 13 мм Упаковка Количество шт 40 ) Коэффициент надежности y( = 1.4 h В случае комбинирования нагрузок на растяжение и поперечных нагрузок см. ETAG 020 Appendix С. 2) Макс при длительном воздействии температуры 3) Макс при кратковременном воздействии температуры 4) Другие типы кирпичной кладки в ETA-08/0190 approval. 5) Геометрия кирпичей согласно ЕТА-08/0190 approval. 42.2 3 мм W-UR 10 Длина l мм 80 200 230 260 290 320 t мм 30 45 65 90 220 250 50 40 296
