Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system СКИФ-М (SKIF-M) | Каталог СКИФ-М 2011 Инструмент и оснастка (Всего 304 стр.) |
|||||
|

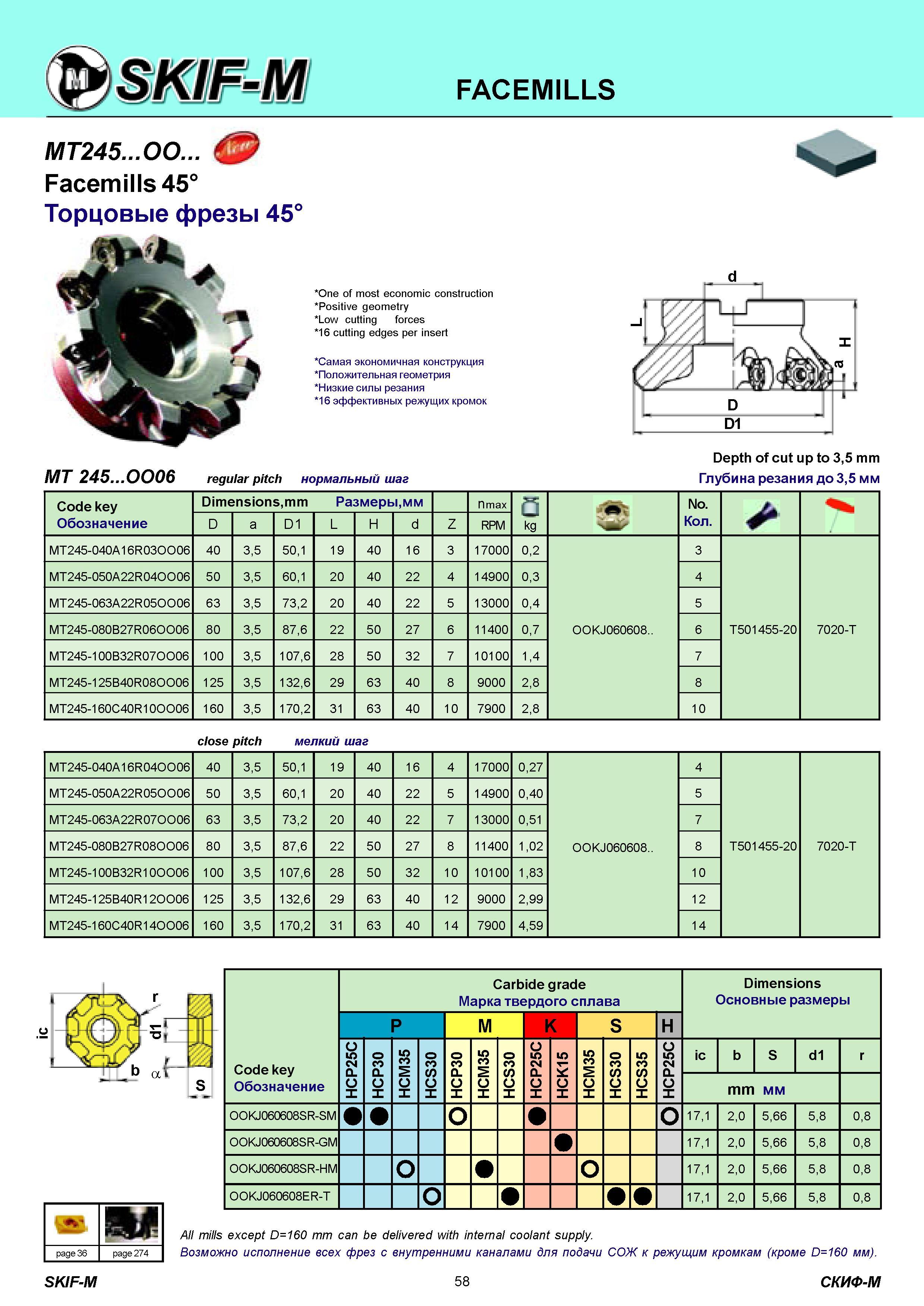

58 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.58 |
|||||
FACEMILLS SKIF-M MT245 00 Facemills 45° Торцовые фрезы 45е One of most economic construction Positive geometry Low cutting forces 16 cutting edges per iFACEMILLS SKIF-M MT245 00 Facemills 45° Торцовые фрезы 45е One of most economic construction Positive geometry Low cutting forces 16 cutting edges per insert Самая экономичная конструкция Положительная геометрия Низкие силы резания 16 эффективных режущих кромок MT 245 0006 regular pitch нормальный шаг Depth of cut up to 3,5 mm Глубина резания до 3,5 мм Code key Обозначение Dimensions,mm Размеры,мм nmax kg m '' t' No. Количество D a D1 L H d Z RPM MT245-040A16R03OO06 40 3,5 50,1 19 40 16 3 17000 0,2 3 MT245-050A22R04OO06 50 3,5 60,1 20 40 22 4 14900 0,3 4 MT245-063A22R05OO06 63 3,5 73,2 20 40 22 5 13000 0,4 5 MT245-080B27R06OO06 80 3,5 87,6 22 50 27 6 11400 0,7 OOKJ060608.. 6 T501455-20 7020-T MT245-100B32R07OO06 100 3,5 107,6 28 50 32 7 10100 1,4 7 MT245-125B40R08OO06 125 3,5 132,6 29 63 40 8 9000 2,8 8 MT245-160C40R10OO06 160 3,5 170,2 31 63 40 10 7900 2,8 10 d close pitch мелкий шаг MT245-040A16R04OO06 40 3,5 50,1 19 40 16 4 17000 0,27 4 MT245-050A22R05OO06 50 3,5 60,1 20 40 22 5 14900 0,40 5 MT245-063A22R07OO06 63 3,5 73,2 20 40 22 7 13000 0,51 7 MT245-080B27R08OO06 80 3,5 87,6 22 50 27 8 11400 1,02 OOKJ060608.. 8 T501455-20 7020-T MT245-100B32R10OO06 100 3,5 107,6 28 50 32 10 10100 1,83 10 MT245-125B40R12OO06 125 3,5 132,6 29 63 40 12 9000 2,99 12 MT245-160C40R14OO06 160 3,5 170,2 31 63 40 14 7900 4,59 14 page 36 r m o-L_ f a S page 274 Code key Обозначение Carbide grade Марка твердого сплава Dimensions Основные размеры P M K S H C P О X 0 3 P C H 3 2 C H HCS30 HCP30 3 2 C H 0 3 S C H C P C H HCK15 HCM35 HCS30 HCS35 C 5 P C H ic b S d1 r mm мм OOKJ060608SR-SM 17,1 2,0 5,66 5,8 0,8 OOKJ060608SR-GM 17,1 2,0 5,66 5,8 0,8 OOKJ060608SR-HM 17,1 2,0 5,66 5,8 0,8 OOKJ060608ER-T о 17,1 2,0 5,66 5,8 0,8 All mills except D=160 mm can be delivered with internal coolant supply. Возможно исполнение всех фрез с внутренними каналами для подачи СОЖ к режущим кромкам (кроме D=160 мм). SKIF-M 58 СКИФ-М |
|||||
