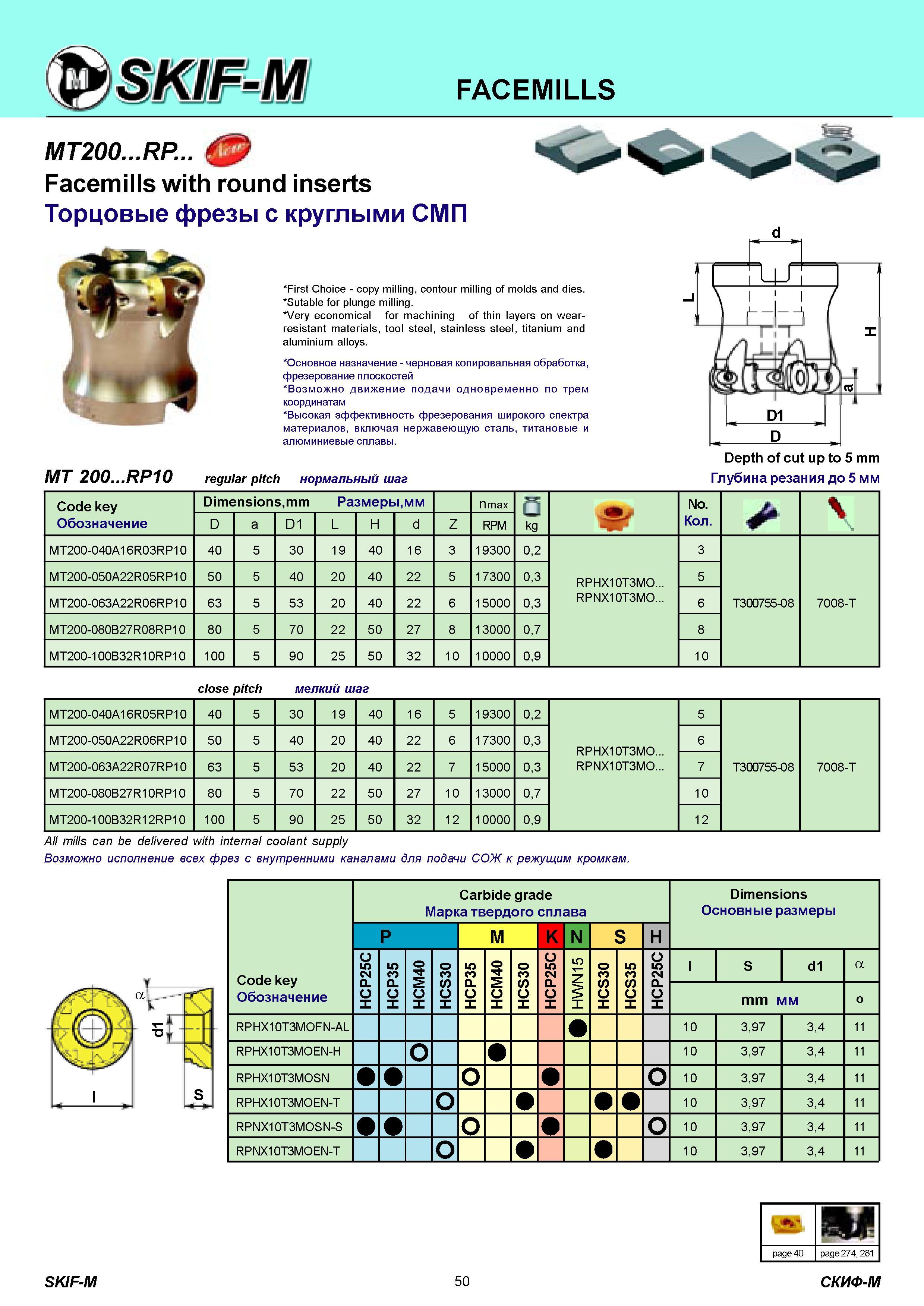

50 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.50 |
|||||
FACEMILLS MT200 RP Facemills with round inserts Торцовые фрезы с круглыми СМП First Choice copy milling, contour milling of molds and dies Sutable for pFACEMILLS MT200 RP Facemills with round inserts Торцовые фрезы с круглыми СМП First Choice copy milling, contour milling of molds and dies. Sutable for plunge milling. Very economical for machining of thin layers on wear-resistant materials, tool steel, stainless steel, titanium and aluminium alloys. Основное назначение черновая копировальная обработка, фрезерование плоскостей Возможно движение подачи одновременно по трем координатам Высокая эффективность фрезерования широкого спектра материалов, включая нержавеющую сталь, титановые и алюминиевые сплавы. MT 200 RP10 regular pitch нормальный шаг Глубина резания до 5 мм Code key Обозначение Dimensions,mm Размеры,мм nmax kg No. Количество D a D1 L H d Z RPM MT200-040A16R03RP10 40 5 30 19 40 16 3 19300 0,2 3 MT200-050A22R05RP10 50 5 40 20 40 22 5 17300 0,3 RPHX10T3MO 5 MT200-063A22R06RP10 63 5 53 20 40 22 6 15000 0,3 RPNX10T3MO 6 T300755-08 7008-T MT200-080B27R08RP10 80 5 70 22 50 27 8 13000 0,7 8 MT200-100B32R10RP10 100 5 90 25 50 32 10 10000 0,9 10 close pitch мелкий шаг MT200-040A16R05RP10 40 5 30 19 40 16 5 19300 0,2 RPHX10T3MO RPNX10T3MO 5 T300755-08 7008-T MT200-050A22R06RP10 50 5 40 20 40 22 6 17300 0,3 6 MT200-063A22R07RP10 63 5 53 20 40 22 7 15000 0,3 7 MT200-080B27R10RP10 80 5 70 22 50 27 10 13000 0,7 10 MT200-100B32R12RP10 100 5 90 25 50 32 12 10000 0,9 12 All mills can be delivered with internal coolant supply Возможно исполнение всех фрез с внутренними каналами для подачи СОЖ к режущим кромкам. Code key Обозначение Carbide grade Марка твердого сплава Dimensions Основные размеры P M K И S H HCP25C 5 fO P C H HCM40 HCS30 HCP35 0 4 M C H 0 3 S C H HCP25C HWN15 0 3 S C H HCS35 C 5 2 P C H S d1 а mm мм o RPHX10T3MOFN-AL 10 3,97 3,4 11 RPHX10T3MOEN-H О 10 3,97 3,4 11 RPHX10T3MOSN 10 3,97 3,4 11 RPHX10T3MOEN-T О 10 3,97 3,4 11 RPNX10T3MOSN-S пп 10 3,97 3,4 11 RPNX10T3MOEN-T О 10 3,97 3,4 11 ом il page 40 page 274, 281 SKIF-M 50 СКИФ-М |
|||||
