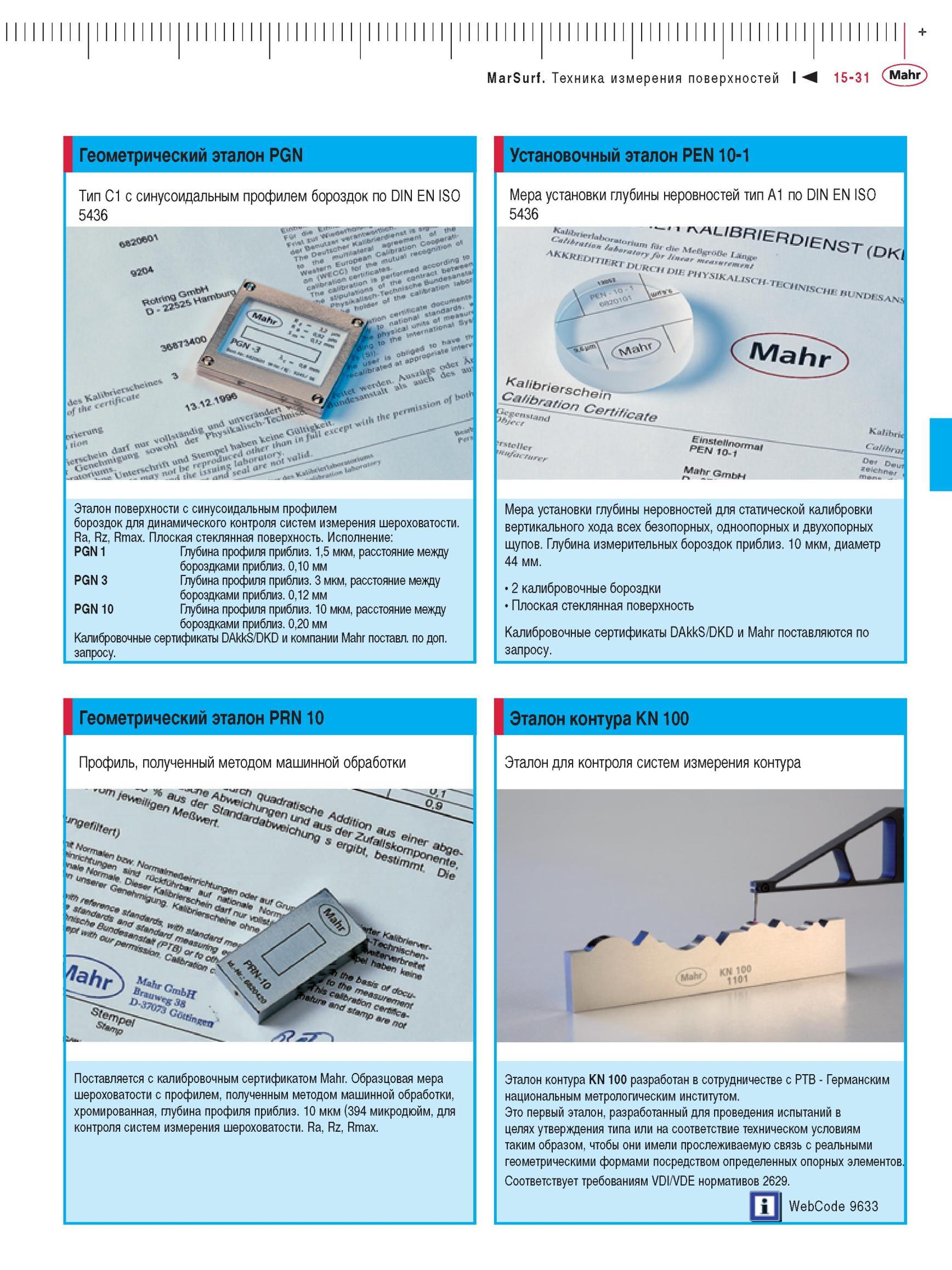

Эталон поверхности с синусоидальным профилем бороздок для динамического контроля систем измерения шероховатости Ra, Rz, Rmax Плоская стекл

Эталон поверхности с синусоидальным профилем бороздок для динамического контроля систем измерения шероховатости Ra, Rz, Rmax Плоская стеклянная поверхность. Геометрический эталон PGN Тип C1 с синусоидальным профилем бороздок по DIN EN ISO 5436 Исполнение PGN 1 Глубина профиля приблизительно 1,5 мкм, расстояние между бороздками приблиз. 0,10 мм PGN 3 Глубина профиля приблизительно 3 мкм, расстояние между бороздками приблиз. 0,12 мм PGN 10 Глубина профиля приблиз. 10 мкм, расстояние между бороздками приблиз. 0,20 мм Калибровочные сертификаты DAkkS/DKD и компании Mahr поставляется по дополнительному запросу. Установочный эталон PEN 10-1 Мера установки глубины неровностей тип A1 по DIN EN ISO 5436 Мера установки глубины неровностей для статической калибровки вертикального хода всех безопорных, одноопорных и двухопорных щупов. Глубина измерительных бороздок приблизительно 10 мкм, диаметр 44 мм. 2 калибровочные бороздки Плоская стеклянная поверхность Калибровочные сертификаты DAkkS/DKD и Mahr поставляются по запросу. геометрический эталон PRN 10 Профиль, полученный методом машинной обработки Поставляется с калибровочным сертификатом Образцовая мера шероховатости с профилем, полученным методом машинной обработки, хромированная, глубина профиля приблизительно 10 мкм (394 микродюйм, для контроля систем измерения шероховатости. Ra, Rz, Rmax. Эталон контура KN 100 Эталон для контроля систем измерения контура Эталон контура KN 100 разработан в сотрудничестве с PTB - Германским национальным метрологическим институтом. Это первый эталон, разработанный для проведения испытаний в целях утверждения типа или на соответствие техническом условиям таким образом, чтобы они имели прослеживаемую связь с реальными геометрическими формами посредством определенных опорных элементов. Соответствует требованиям VDI/VDE нормативов 2629. mi 9633 MarSurf. Техника измерения поверхностей
