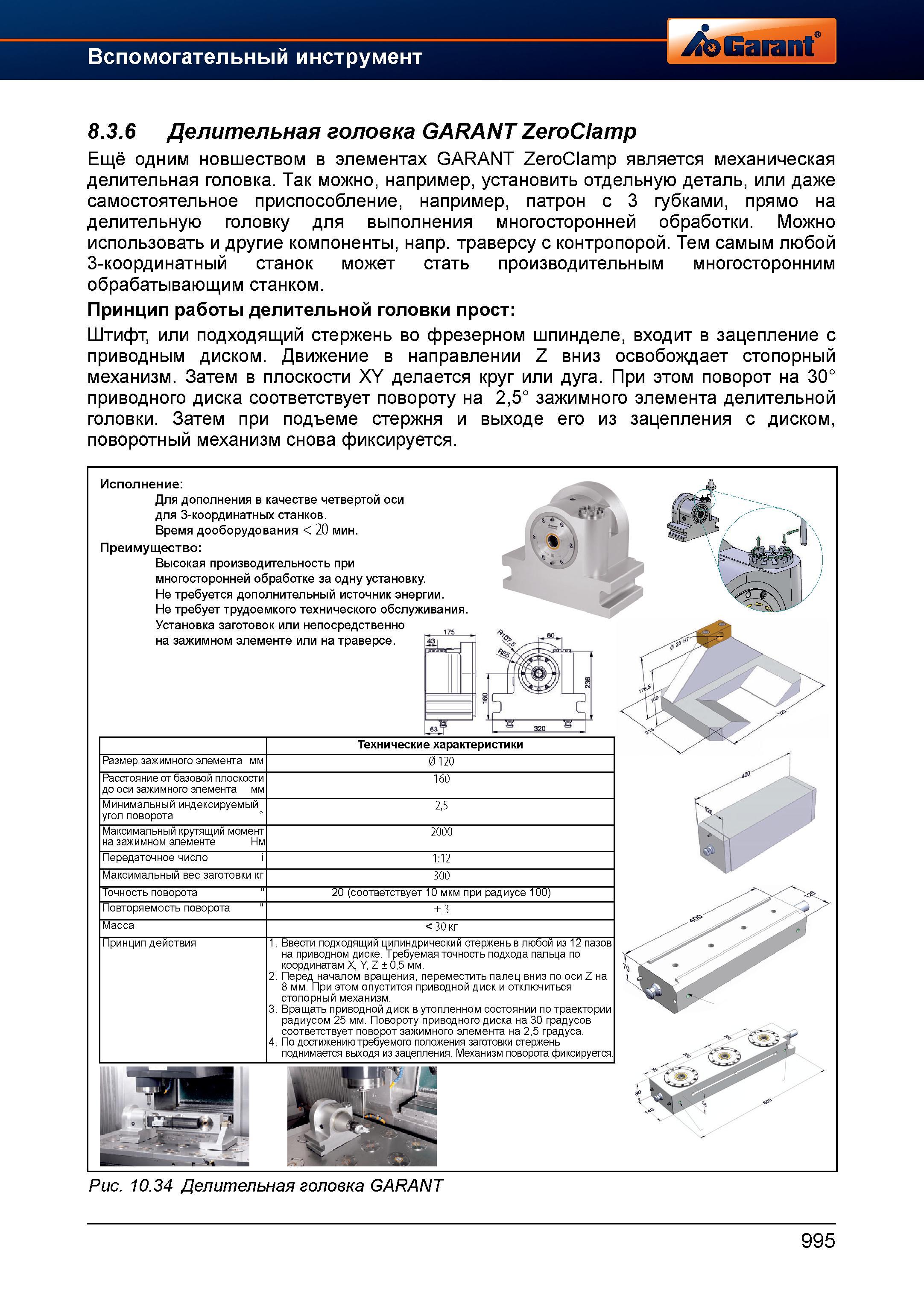

Ещё одним новшеством в элементах GARANT ZeroClamp является механическая делительная головка. Так можно, например, установить отдельную деталь, или даже самостоятельное приспособление, например, патрон с 3 губками, прямо на делительную головку для выполнения многосторонней обработки. Можно использовать и другие компоненты, напр. траверсу с контропорой. Тем самым любой 3-координатный станок может стать производительным многосторонним обрабатывающим станком. Принцип работы делительной головки прост Штифт, или подходящий стержень во фрезерном шпинделе, входит в зацепление с приводным диском. Движение в направлении Z вниз освобождает стопорный механизм. Затем в плоскости XY делается круг или дуга. При этом поворот на 30° приводного диска соответствует повороту на 2,5° зажимного элемента делительной головки. Затем при подъеме стержня и выходе его из зацепления с диском, поворотный механизм снова фиксируется. Исполнение Для дополнения в качестве четвертой оси для 3-координатных станков. Время дооборудования 20 мин. Преимущество Высокая производительность при многосторонней обработке за одну установку. Не требуется дополнительный источник энергии. Не требует трудоемкого технического обслуживания. Установка заготовок или непосредственно на зажимном элементе или на траверсе. Технические характеристики Размер зажимного элемента мм 0 120 Расстояние от базовой плоскости до оси зажимного элемента мм 160 Минимальный индексируемый угол поворота ° 2,5 Максимальный крутящий момент на зажимном элементе Нм 2000 Передаточное число i 1:12 Максимальный вес заготовки кг 300 Точность поворота '' 20 (соответствует 10 мкм при радиусе 100) Повторяемость поворота '' ± 3 Масса 30 кг Принцип действия 1. Ввести подходящий цилиндрический стержень в любой из 12 пазов на приводном диске. Требуемая точность подхода пальца по координатам X, Y, Z ± 0,5 мм. 2. Перед началом вращения, переместить палец вниз по оси Z на 8 мм. При этом опустится приводной диск и отключиться стопорный механизм. 3. Вращать приводной диск в утопленном состоянии по траектории радиусом 25 мм. Повороту приводного диска на 30 градусов соответствует поворот зажимного элемента на 2,5 градуса. 4. По достижению требуемого положения заготовки стержень поднимается выходя из зацепления. Механизм поворота фиксируется. Рис. 10.34 Делительная головка GARANT 995 Вспомогательный инструмент 8.3.6 Делительная головка GARANT ZeroClamp
