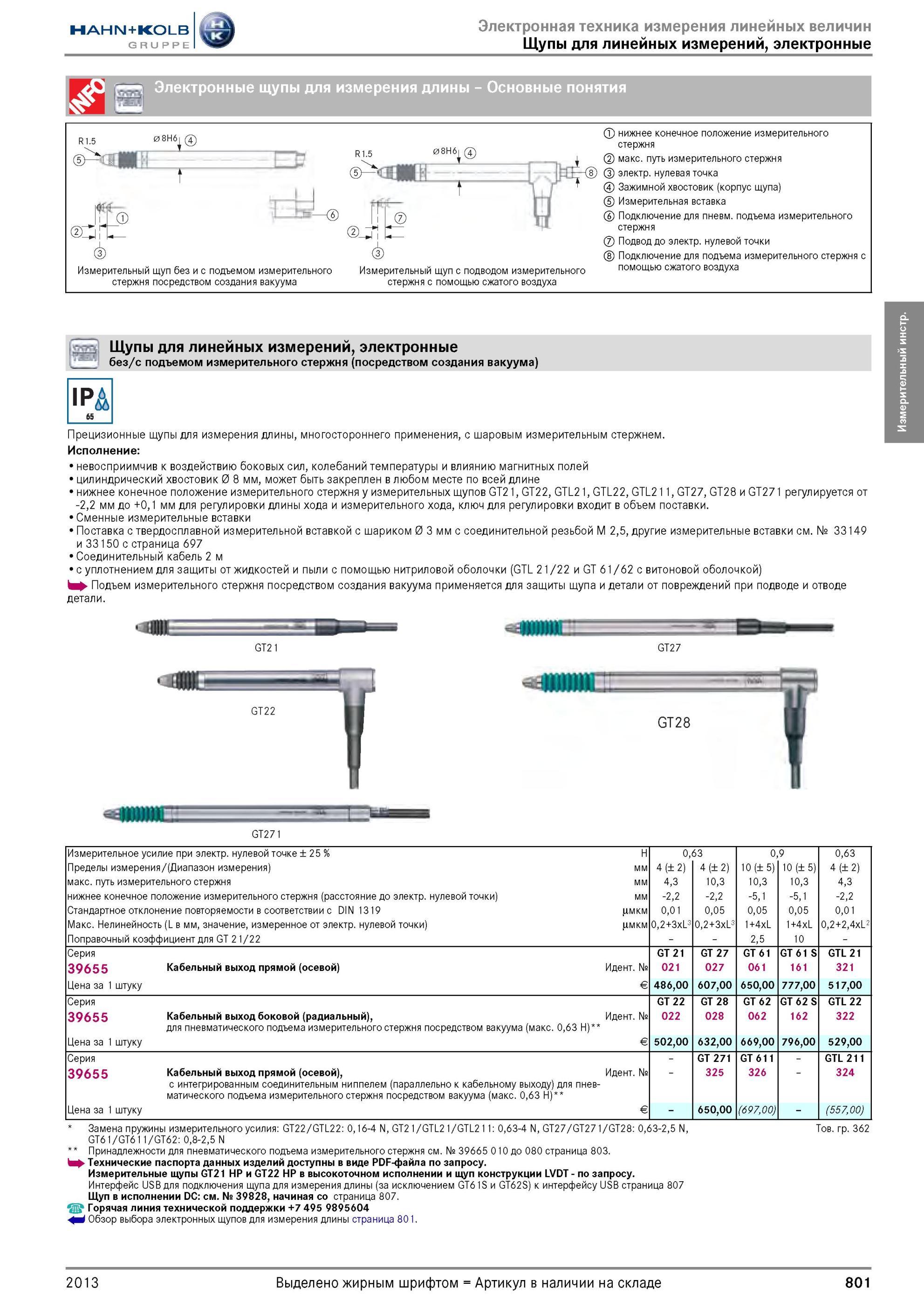

Электронные щупы для измерения длины Основные понятия Измерительный щуп без и с подъемом измерительного стержня посредством создания вакуума Измерительный щуп с подводом измерительного стержня с помощью сжатого воздуха 1 нижнее конечное положение измерительного стержня 2 макс. путь измерительного стержня электр. нулевая точка Зажимной хвостовик (корпус щупа) 5 Измерительная вставка 6 Подключение для пневм. подъема измерительного стержня 7 Подвод до электр. нулевой точки Подключение для подъема измерительного стержня с помощью сжатого воздуха S-. Щупы для линейных измерений, электронные без/с подъемом измерительного стержня (посредством создания вакуума) 1РД 65 Прецизионные щупы для измерения длины, многостороннего применения, с шаровым измерительным стержнем. Исполнение невосприимчив к воздействию боковых сил, колебаний температуры и влиянию магнитных полей цилиндрический Хвостовик диаметром 8 мм, может быть закреплен в любом месте по всей длине нижнее конечное положение измерительного стержня у измерительных щупов GT21, GT22, GTL21, GTL22, GTL211, GT27, GT28 и GT271 регулируется от -2,2 мм до +0,1 мм для регулировки длины хода и измерительного хода, ключ для регулировки входит в объем поставки. Сменные измерительные вставки Поставка с твердосплавной измерительной вставкой с шариком 0 3 мм с соединительной резьбой M 2,5, другие измерительные вставки см. № 33149 и 33150 с страница 697 Соединительный кабель 2 м с уплотнением для защиты от жидкостей и пыли с помощью нитриловой оболочки (GTL 21/22 и GT 61/62 с витоновой оболочкой) Подъем измерительного стержня посредством создания вакуума применяется для защиты щупа и детали от повреждений при подводе и отводе детали. GT271 Измерительное усилие при электр. нулевой точке ± 25 0,63 0,9 0,63 Пределы измерения/(Диапазон измерения) мм 4 (± 2) 4 (± 2) 10 (± 5) 10 (± 5) 4 (± 2) макс. путь измерительного стержня мм 4,3 10,3 10,3 10,3 4,3 нижнее конечное положение измерительного стержня (расстояние до электр. нулевой точки) мм -2,2 -2,2 -5,1 -5,1 -2,2 Стандартное отклонение повторяемости в соответствии с DIN 1319 цмкм 0,01 0,05 0,05 0,05 0,01 Mакс. Нелинейность (L в мм, значение, измеренное от электр. нулевой точки) цмкм 0,2+3xL3 0,2+3xL3 1+4xL 1+4xL 0,2+2,4xL2 Поправочный коэффициент для GT 21/22 2,5 10 Серия GT 21 GT 27 GT 61 GT 61 S GTL 21 39655 Обельный выход прямой (осевой) Идентификационный номер № 021 027 061 161 321 Цена за 1 штуку Евро € 486,00 607,00 650,00 777,00 517,00 Серия GT 22 GT 28 GT 62 GT 62 S GTL 22 39655 Обельный выход боковой (радиальный), для пневматического подъема измерительного стержня посредством вакуума (макс. 0,63 Н) Идентификационный номер № 022 028 062 162 322 Цена за 1 штуку Евро € 502,00 632,00 669,00 796,00 529,00 Серия GT 271 GT 611 GTL 211 39655 Обельный выход прямой (осевой), с интегрированным соединительным ниппелем (параллельно к обельному выходу) для пневматического подъема измерительного стержня посредством вакуума (макс. 0,63 Н) Идентификационный номер № 325 326 324 Цена за 1 штуку Евро € 650,00 (697,00) (557,00) Замена пружины измерительного усилия GT22/GTL22 0,16-4 N, GT21/GTL21/GTL211 0,63-4 N, GT27/GT271/GT28 0,63-2,5 N, Товарная группа 362 GT61/GT611/GT62 0,8-2,5 N Принадлежности для пневматического подъема измерительного стержня см. № 39665 010 до 080 страница 803. Технические паспорта данных изделий доступны в виде PDF-файла по запросу. Измерительные щупы GT21 HP и GT22 HP в высокоточном исполнении и щуп конструкции LVDT по запросу. Интерфейс USB для подключения щупа для измерения длины (за исключением GT61S и GT62S) к интерфейсу USB страница 807 Щуп в исполнении DC см. № 39828, начиная со страница 807. Горячая линия технической поддержки Обзор выбора электронных щупов для измерения длины страница 801. 2013 801 Измерительный инструмент
