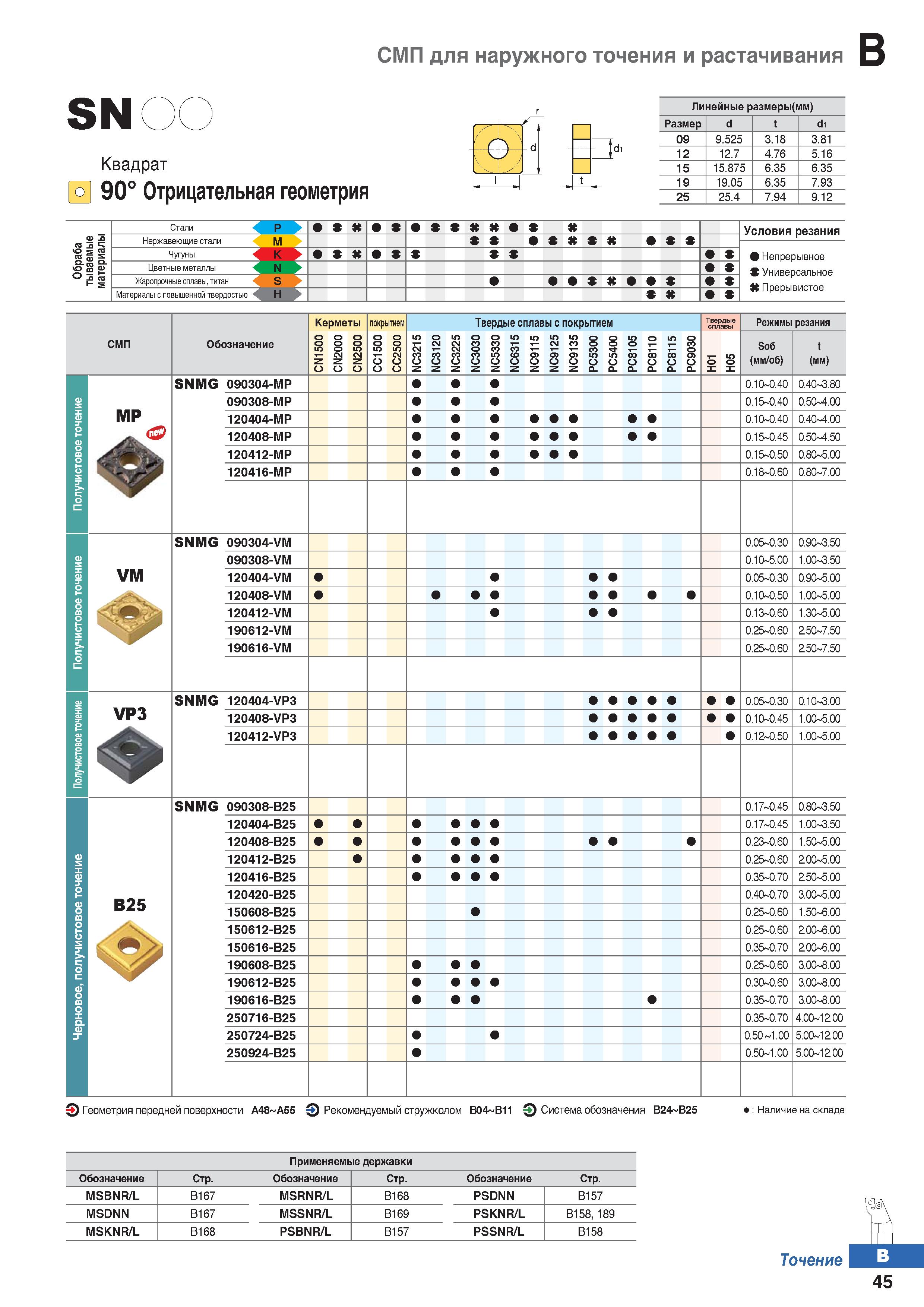

Двусторонние пластины SNMG для наружного точения и внутреннего растачивания заготовок из металла Стандартное обозначение инструмента _ Токарный инструмент Korloy СМП для наружного точения и растачивания SN Квадрат Линейные размеры (мм) 90° _ Отрицательная геометрия а " - 11 J Размер d t d1 09 9.525 3.18 3.81 12 12.7 4.76 5.16 15 15.875 6.35 6.35 19 19.05 6.35 7.93 25 25.4 7.94 9.12 тываемые материалы Стали P Условия резания Нержавеющие стали M > < Чугуны K X 0 Непрерывное Универсальное Прерывистое Цветные металлы Жаропрочные сплавы, титан S Материалы с повышенной твердостью H К СМП Обозначение Керметы покрытием Твердые сплавы с покрытием Твердые сплавы Режимы резания тою W N CC1500 CC2500 NC3215 NC3120 NC3225 NC3030 NC5330 NC6315 NC9115 NC9125 NC9135 PC5300 PC5400 PC8105 PC8110 PC8115 PC9030 00 X X Soб (мм/об) t (мм) MP SNMG 090304-MP 0.10 0.40 0.40 3.80 090308-MP 0.15 0.40 0.50 4.00 120404-MP 0.10 0.40 0.40 4.00 120408-MP 0.15 0.45 0.50 4.50 120412-MP 0.15 0.50 0.80 5.00 120416-MP 0.18 0.60 0.80 7.00 VM SNMG 090304-VM 0.05 0.30 0.90 3.50 090308-VM 0.10 5.00 1.00 3.50 120404-VM 0.05 0.30 0.90 5.00 120408-VM 0.10 0.50 1.00 5.00 120412-VM 0.13 0.60 1.30 5.00 190612-VM 0.25 0.60 2.50 7.50 190616-VM 0.25 0.60 2.50 7.50 VP3 SNMG 120404-VP3 0.05 0.30 0.10 3.00 120408-VP3 0.10 0.45 1.00 5.00 120412-VP3 0.12 0.50 1.00 5.00 В25 SNMG 090308-B25 0.17 0.45 0.80 3.50 120404-B25 0.17 0.45 1.00 3.50 120408-B25 0.23 0.60 1.50 5.00 120412-B25 0.25 0.60 2.00 5.00 120416-B25 0.35 0.70 2.50 5.00 120420-B25 0.40 0.70 3.00 5.00 150608-B25 0.25 0.60 1.50 6.00 150612-B25 0.25 0.60 2.00 6.00 150616-B25 0.35 0.70 2.00 6.00 190608-B25 0.25 0.60 3.00 8.00 190612-B25 0.30 0.60 3.00 8.00 190616-B25 0.35 0.70 3.00 8.00 250716-B25 0.35 0.70 4.00 12.00 250724-B25 0.50 1.00 5.00 12.00 250924-B25 0.50 1.00 5.00 12.00 о Геометрия передней поверхности A48 A55 Рекомендуемый стружколом B04 B11 0 Система обозначения B24 B25 Наличие инструмента на складе Применяемые державки Обозначение Стр. Обозначение Стр. MSBNR/L B167 MSRNR/L B168 PSDNN B157 MSDNN B167 MSSNR/L B169 PSKNR/L В158,189 MSKNR/L B168 PSBNR/L B157 PSSNR/L B158 Точение 45 режущего
