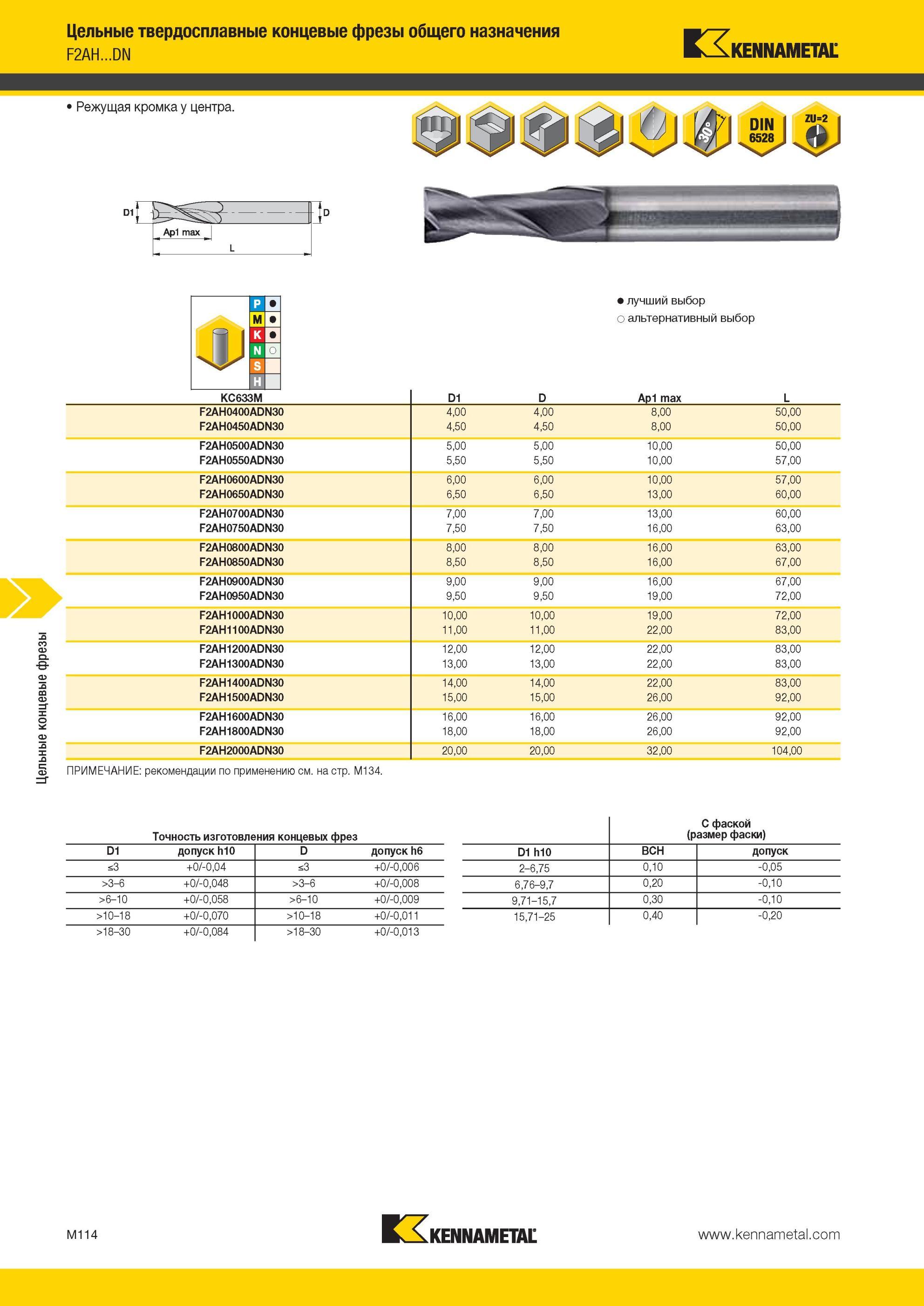

Двухзубые твердосплавные концевые фрезы Kennametal F2AH...DN общего назначения с режущей кромкой у центра Фрезерный монолитный инструмент с гладким цилиндрическим хвостовиком Общий вид Основные размерные характеристики Лучший и альтернативный выбор инструмента KC633M D1 D Ap1 max L F2AH0400ADN30 4,00 4,00 8,00 50,00 F2AH0450ADN30 4,50 4,50 8,00 50,00 F2AH0500ADN30 5,00 5,00 10,00 50,00 F2AH0550ADN30 5,50 5,50 10,00 57,00 F2AH0600ADN30 6,00 6,00 10,00 57,00 F2AH0650ADN30 6,50 6,50 13,00 60,00 F2AH0700ADN30 7,00 7,00 13,00 60,00 F2AH0750ADN30 7,50 7,50 16,00 63,00 F2AH0800ADN30 8,00 8,00 16,00 63,00 F2AH0850ADN30 8,50 8,50 16,00 67,00 F2AH0900ADN30 9,00 9,00 16,00 67,00 F2AH0950ADN30 9,50 9,50 19,00 72,00 F2AH1000ADN30 10,00 10,00 19,00 72,00 F2AH1100ADN30 11,00 11,00 22,00 83,00 F2AH1200ADN30 12,00 12,00 22,00 83,00 F2AH1300ADN30 13,00 13,00 22,00 83,00 F2AH1400ADN30 14,00 14,00 22,00 83,00 F2AH1500ADN30 15,00 15,00 26,00 92,00 F2AH1600ADN30 16,00 16,00 26,00 92,00 F2AH1800ADN30 18,00 18,00 26,00 92,00 F2AH2000ADN30 20,00 20,00 32,00 104,00 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. M134. Точность изготовления концевых фрез D1 допуск h10 D допуск h6 D1 h10 BCH допуск s3 +0/-0,04 s3 +0/-0,006 2-6,75 0,10 -0,05 >3-6 +0/-0,048 >3-6 +0/-0,008 6,76-9,7 0,20 -0,10 >6-10 +0/-0,058 >6-10 +0/-0,009 9,71-15,7 0,30 -0,10 >10-18 +0/-0,070 >10-18 +0/-0,011 15,71-25 0,40 -0,20 >18-30 +0/-0,084 >18-30 +0/-0,013 С фаской (размер фаски) M114
