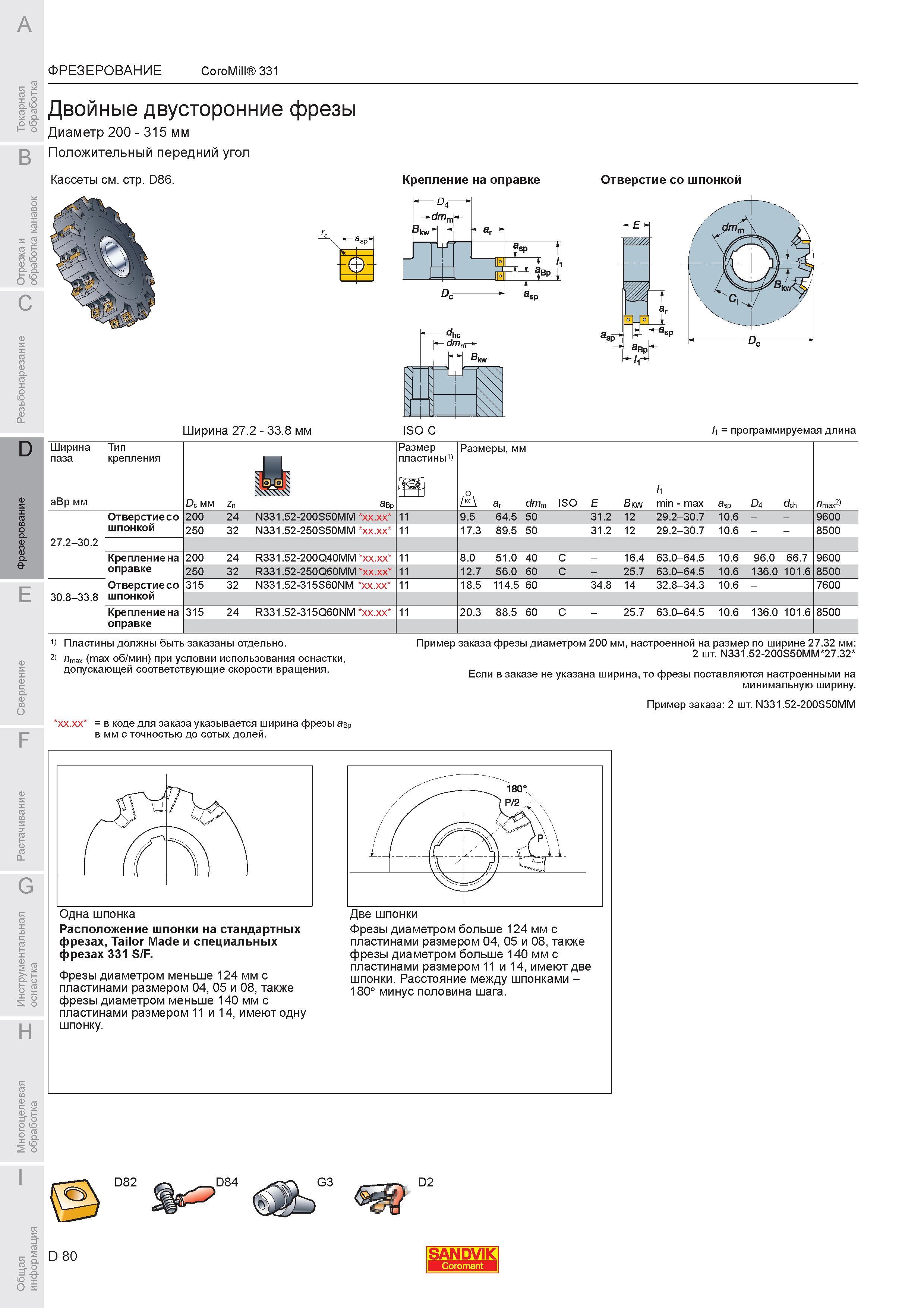

Двойные двусторонние фрезы Sandvik CoroMill 331 Диаметр 200 315 мм Положительный передний угол Кассеты см стр D86 Крепление на оправке Отверстие со ш

Двойные двусторонние фрезы Sandvik CoroMill 331 Диаметр 200 315 мм Положительный передний угол Кассеты см. стр. D86. Крепление на оправке Отверстие со шпонкой Ширина 27.2 33.8 мм ISO C l1 программируемая длина Ширина паза Тип крепления Размер пластины1) Размеры мм lUii И U l1 aBp мм Dc мм Zn авр ar dmm ISO E Bkw min max asp D4 dch nmax2) Отверстиесо 200 24 N331.52-200S50MM xx.xx 11 9.5 64.5 50 31.2 12 29.2-30.7 10.6 9600 шпонкой 250 32 N331.52-250S50MM xx.xx 11 17.3 89.5 50 31.2 12 29.2-30.7 10.6 8500 27.2-30.2 Крепление на 200 24 R331.52-200Q40MM xx.xx 11 8.0 51.0 40 C 16.4 63.0-64.5 10.6 96.0 66.7 9600 оправке 250 32 M M 0 6 О 0 5 -2 2- .5 31 3 R xx.xx 11 12.7 56.0 60 C 25.7 63.0-64.5 10.6 136.0 101.6 8500 Отверстиесо 315 32 N331.52-315S60NM xx.xx 11 18.5 114.5 60 34.8 14 32.8-34.3 10.6 7600 30.8-33.8 шпонкой Крепление на 315 24 M N 0 6 Q 5 -31 2- .5 31 3 R xx.xx 11 20.3 88.5 60 C 25.7 63.0-64.5 10.6 136.0 101.6 8500 оправке 1) Пластины должны быть заказаны отдельно. 2) nmax (max об/мин) при условии использования оснастки допускающей соответствующие скорости вращения. xx.xx в коде для заказа указывается ширина фрезы авр в мм с точностью до сотых долей. Пример заказа фрезы диаметром 200 мм настроенной на размер по ширине 27.32 мм 2 шт. N331.52-200S50MM 27.32 Если в заказе не указана ширина то фрезы поставляются настроенными на минимальную ширину. Пример заказа 2 шт. N331.52-200S50MM a sp Одна шпонка Расположение шпонки на стандартных фрезах Tailor Made и специальных фрезах 331 S F. Фрезы диаметром меньше 124 мм с пластинами размером 04 05 и 08 также фрезы диаметром меньше 140 мм с пластинами размером 11 и 14 имеют одну шпонку. Две шпонки Фрезы диаметром больше 124 мм с пластинами размером 04 05 и 08 также фрезы диаметром больше 140 мм с пластинами размером 11 и 14 имеют две шпонки. Расстояние между шпонками -180 минус половина шага.
