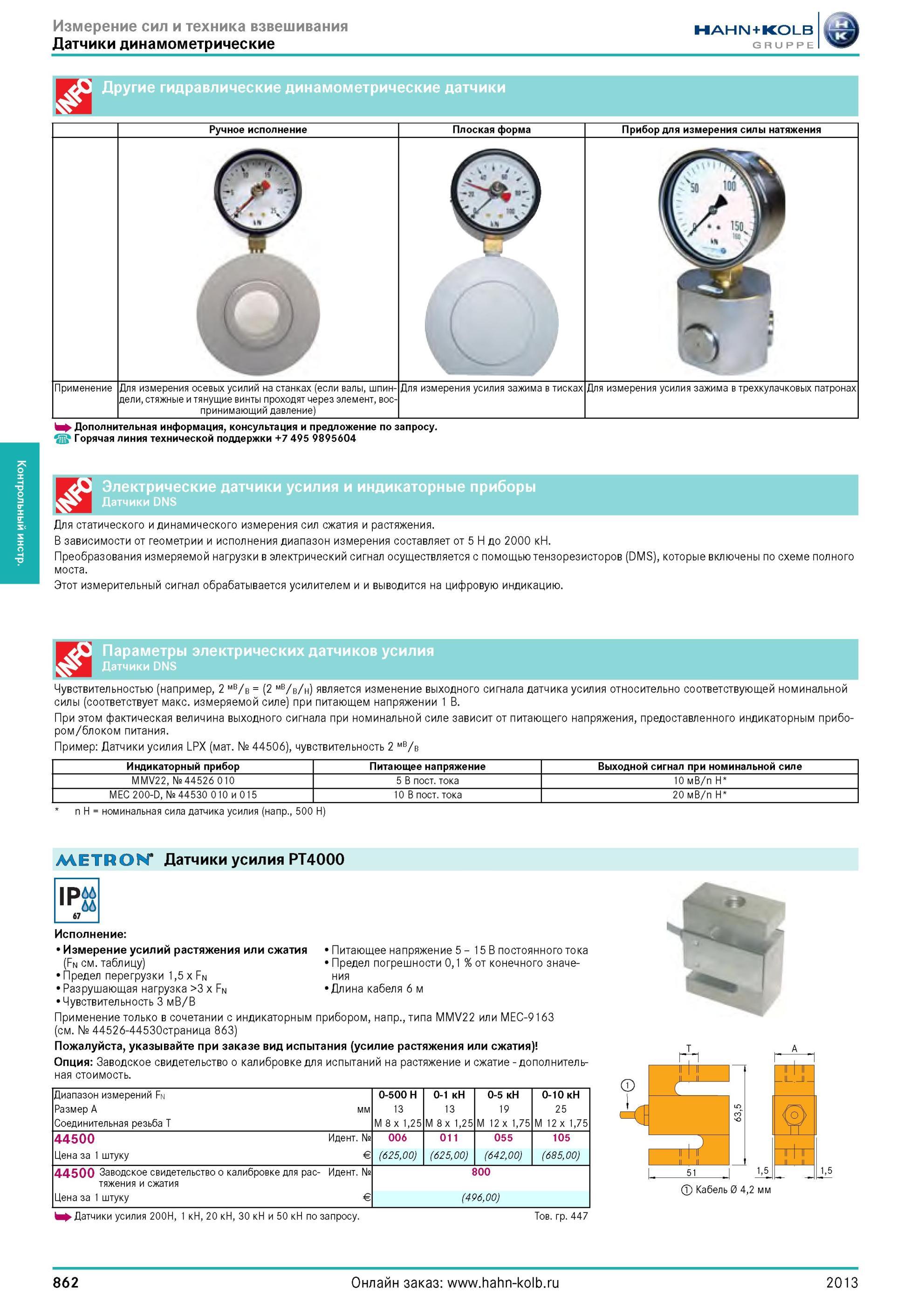

Другие гидравлические динамометрические датчики Ручное исполнение Плоская форма Прибор для измерения силы натяжения Применение Для измерения осевых ус

Другие гидравлические динамометрические датчики Ручное исполнение Плоская форма Прибор для измерения силы натяжения Применение Для измерения осевых усилий на станках (если валы, шпиндели, стяжные и тянущие винты проходят через элемент, воспринимающий давление) Для измерения усилия зажима в тисках Для измерения усилия зажима в трехкулачковых патронах h Дополнительная информация, консультация и предложение по запросу. t Горячая линия технической поддержки Электрические датчики усилия и индикаторные приборы Датчики DNS Для статического и динамического измерения сил сжатия и растяжения. В зависимости от геометрии и исполнения диапазон измерения составляет от 5 до 2000 кН. Преобразования измеряемой нагрузки в электрический сигнал осуществляется с помощью тензорезисторов (DMS), которые включены по схеме полного моста. Этот измерительный сигнал обрабатывается усилителем и и выводится на цифровую индикацию. Параметры электрических датчиков усилия Датчики DNS Чувствительностью (например, 2 мВ/в (2 мВ/в/н) является изменение выходного сигнала датчика усилия относительно соответствующей номинальной силы (соответствует макс. измеряемой силе) при питающем напряжении 1 В. При этом фактическая величина выходного сигнала при номинальной силе зависит от питающего напряжения, предоставленного индикаторным прибором/блоком питания. Пример Датчики усилия LPX (мат. № 44506), чувствительность 2 мВ/в Индикаторный прибор Питающее напряжение Выходной сигнал при номинальной силе MMV22, № 44526 010 5 В пост. тока 10 мВ/n Н MEC 200-D, № 44530 010 и 015 10 В пост. тока 20 мВ/n Н n номинальная сила датчика усилия (напр., 500 Н) М 1ТШ(0ЖГ Датчики усилия PT4000 67 Питающее напряжение 5 15 В постоянного тока Предел погрешности 0,1 от конечного значения Длина кабеля 6 м Исполнение Измерение усилий растяжения или сжатия (Fn см. таблицу) Предел перегрузки 1,5 x Fn Разрушающая нагрузка 3 x Fn Чувствительность 3 мВ/В Применение только в сочетании с индикаторным прибором, напр., типа MMV22 или MEC-9163 (см. № 44526-44530страница 863) Пожалуйста, указывайте при заказе вид испытания (усилие растяжения или сжатия) Опция Заводское свидетельство о калибровке для испытаний на растяжение и сжатие дополнительная стоимость. Диапазон измерений Fn 0-500 0-1 кН 0-5 кН 0-10 кН Размер A мм 13 13 19 25 Соединительная резьба T M 8 x 1,25 M 8 x 1,25 M 12 x 1,75 M 12 x 1,75 44500 Идентификационный номер № 006 011 055 105 Цена за 1 штуку Евро € (625,00) (625,00) (642,00) (685,00) 44500 Заводское свидетельство о калибровке для рас- Идентификационный номер № 800 тяжения и сжатия Цена за 1 штуку Евро € (496,00) Кабель 0 4,2 мм Датчики усилия 200Н, 1 кН, 20 кН, 30 кН и 50 кН по запросу. Товарная группа 447 862 2013
