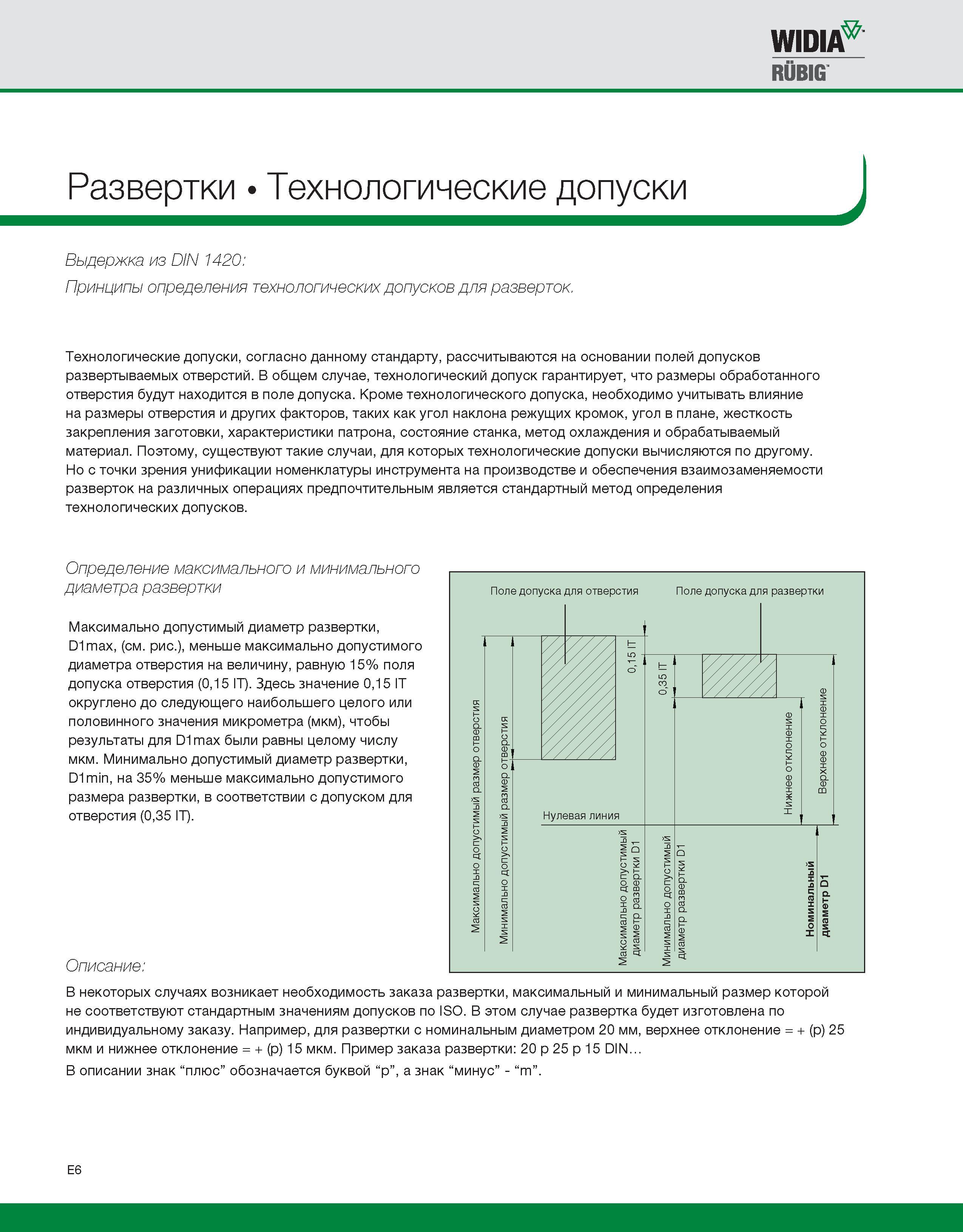

Допуски разверток по металлу Принципы определения технологических допусков на инструмент Выдержка из немецкого национального технического стандарта DIN 1420 _ Технологические допуски, согласно данному стандарту, рассчитываются на основании полей допусков развертываемых отверстий. В общем случае, технологический допуск гарантирует, что размеры обработанного отверстия будут находится в поле допуска. Кроме технологического допуска, необходимо учитывать влияние на размеры отверстия и других факторов, таких как угол наклона режущих кромок, угол в плане, жесткость закрепления заготовки, характеристики патрона, состояние станка, метод охлаждения и обрабатываемый материал. Поэтому, существуют такие случаи, для которых технологические допуски вычисляются по другому. Но с точки зрения унификации номенклатуры инструмента на производстве и обеспечения взаимозаменяемости разверток на различных операциях предпочтительным является стандартный метод определения технологических допусков. J Определение максимального и минимального диаметра развертки Максимально допустимый диаметр развертки, D1max, (см. рис.), меньше максимально допустимого диаметра отверстия на величину, равную 15% поля допуска отверстия (0,15 IT). Здесь значение 0,15 IT округлено до следующего наибольшего целого или половинного значения микрометра (мкм), чтобы результаты для D1max были равны целому числу мкм. Минимально допустимый диаметр развертки, D1min, на 35% меньше максимально допустимого размера развертки, в соответствии с допуском для отверстия (0,35 IT). Описание В некоторых случаях возникает необходимость заказа развертки, максимальный и минимальный размер которой не соответствуют стандартным значениям допусков по ISO. В этом случае развертка будет изготовлена по индивидуальному заказу. Например, для развертки с номинальным диаметром 20 мм, верхнее отклонение = + (p) 25 мкм и нижнее отклонение = + (p) 15 мкм. Пример заказа развертки 20 p 25 p 15 DIN... В описании знак плюс обозначается буквой p , а знак минус - m . E6 WIDIA rUbig Развертки Технологические допуски для разверток
