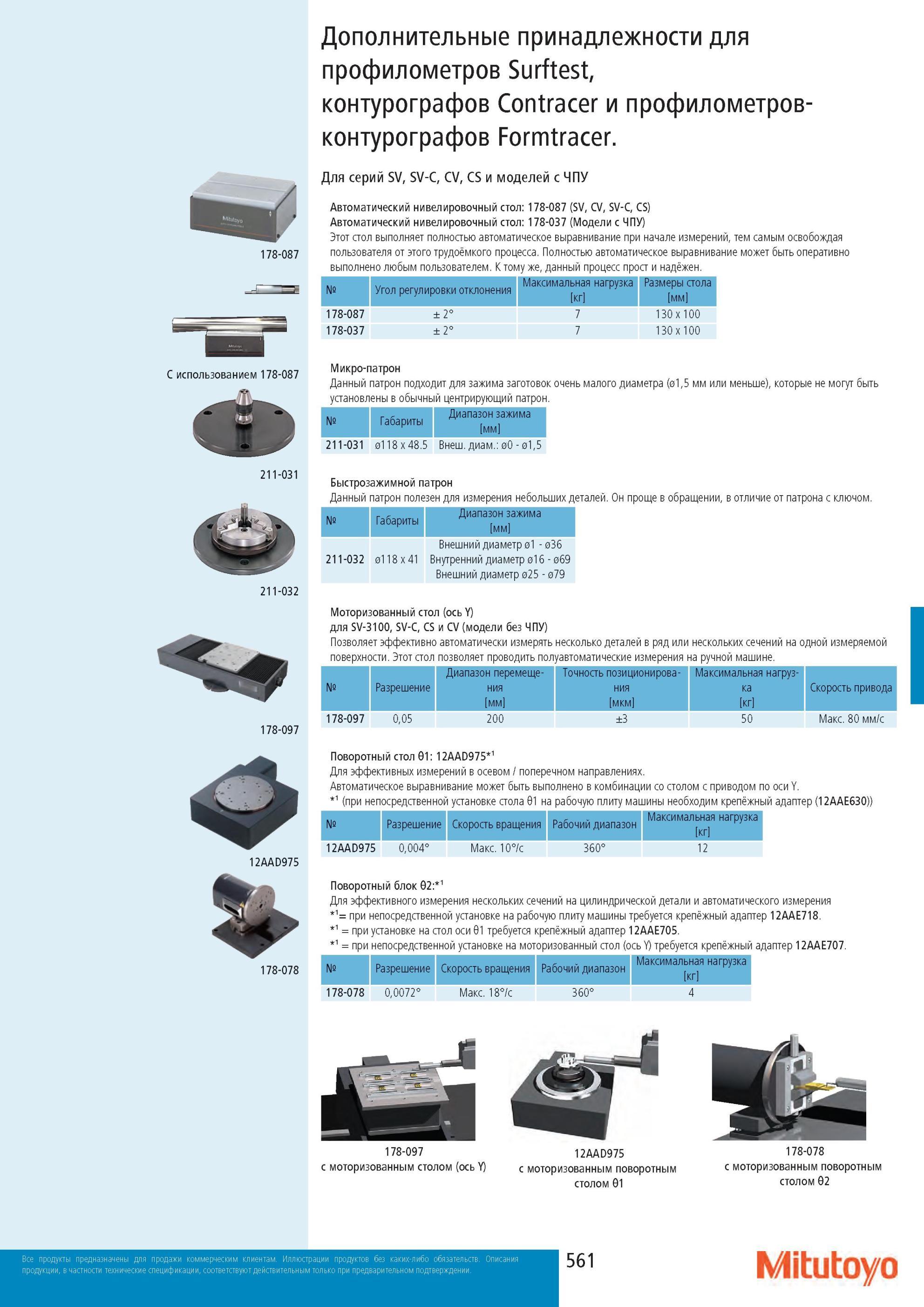

Дополнительные принадлежности для профилометров Mitutoyo Surftest контурографов Contracer и профилометров-контурографов Formtracer Для серий SV, SV-C, CV, CS и моделей с ЧПУ Автоматический нивелировочный стол 178-087 (SV, CV, SV-C, CS) Автоматический нивелировочный стол 178-037 (Модели с ЧПУ) Этот стол выполняет полностью автоматическое выравнивание при начале измерений, тем самым освобождая пользователя от этого трудоёмкого процесса. Полностью автоматическое выравнивание может быть оперативно выполнено любым пользователем. К тому же, данный процесс прост и надёжен. Номер Угол регулировки отклонения Максимальная нагрузка [кг] Размеры стола [мм] 178-087 ± 2° 7 130x100 178-037 ± 2° 7 130x100 Микро-патрон Данный патрон подходит для зажима заготовок очень малого диаметра (01,5 мм или меньше), которые не могут быть установлены в обычный центрирующий патрон. Номер Габариты Диапазон зажима [мм] 211-031 0118 x 48.5 Внеш. диам. 00 - 01,5 Быстрозажимной патрон Данный патрон полезен для измерения небольших деталей. Он проще в обращении, в отличие от патрона с ключом. Номер Габариты Диапазон зажима [мм] 211-032 0118 x 41 Внешний диаметр 01 - 036 Внутренний диаметр 016 - 069 Внешний диаметр 025 - 079 Моторизованный стол (ось Y) для SV-3100, SV-C, CS и CV (модели без ЧПУ) Позволяет эффективно автоматически измерять несколько деталей в ряд или нескольких сечений на одной измеряемой поверхности. Этот стол позволяет проводить полуавтоматические измерения на ручной машине. Номер Разрешение Диапазон перемещения [мм] Точность позиционирования [мкм] Максимальная нагрузка [кг] Скорость привода 178-097 0,05 200 ±3 50 Макс. 80 мм/с Поворотный стол 91 12AAD975 1 Для эффективных измерений в осевом поперечном направлениях. Автоматическое выравнивание может быть выполнено в комбинации со столом с приводом по оси Y. 1 (при непосредственной установке стола 01 на рабочую плиту машины необходим крепёжный адаптер (12AAE630)) Номер Разрешение Скорость вращения Рабочий диапазон Максимальная нагрузка [кг] 12AAD975 0,004° Макс. 10°/с 360° 12 Поворотный блок 92 1 Для эффективного измерения нескольких сечений на цилиндрической детали и автоматического измерения 1= при непосредственной установке на рабочую плиту машины требуется крепёжный адаптер 12AAE718. 1 = при установке на стол оси 01 требуется крепёжный адаптер 12AAE705. 1 = при непосредственной установке на моторизованный стол (ось Y) требуется крепёжный адаптер 12AAE707. Номер Разрешение Скорость вращения Рабочий диапазон Максимальная нагрузка [кг] 178-078 0,0072° Макс. 18°/с 360° 4 178-097 12AAD975 178-078 с моторизованным столом (ось Y) с моторизованным поворотным с моторизованным поворотным столом 91 столом 92 Mitutoyo 178-087 211-031 211-032 178-097 178-078
