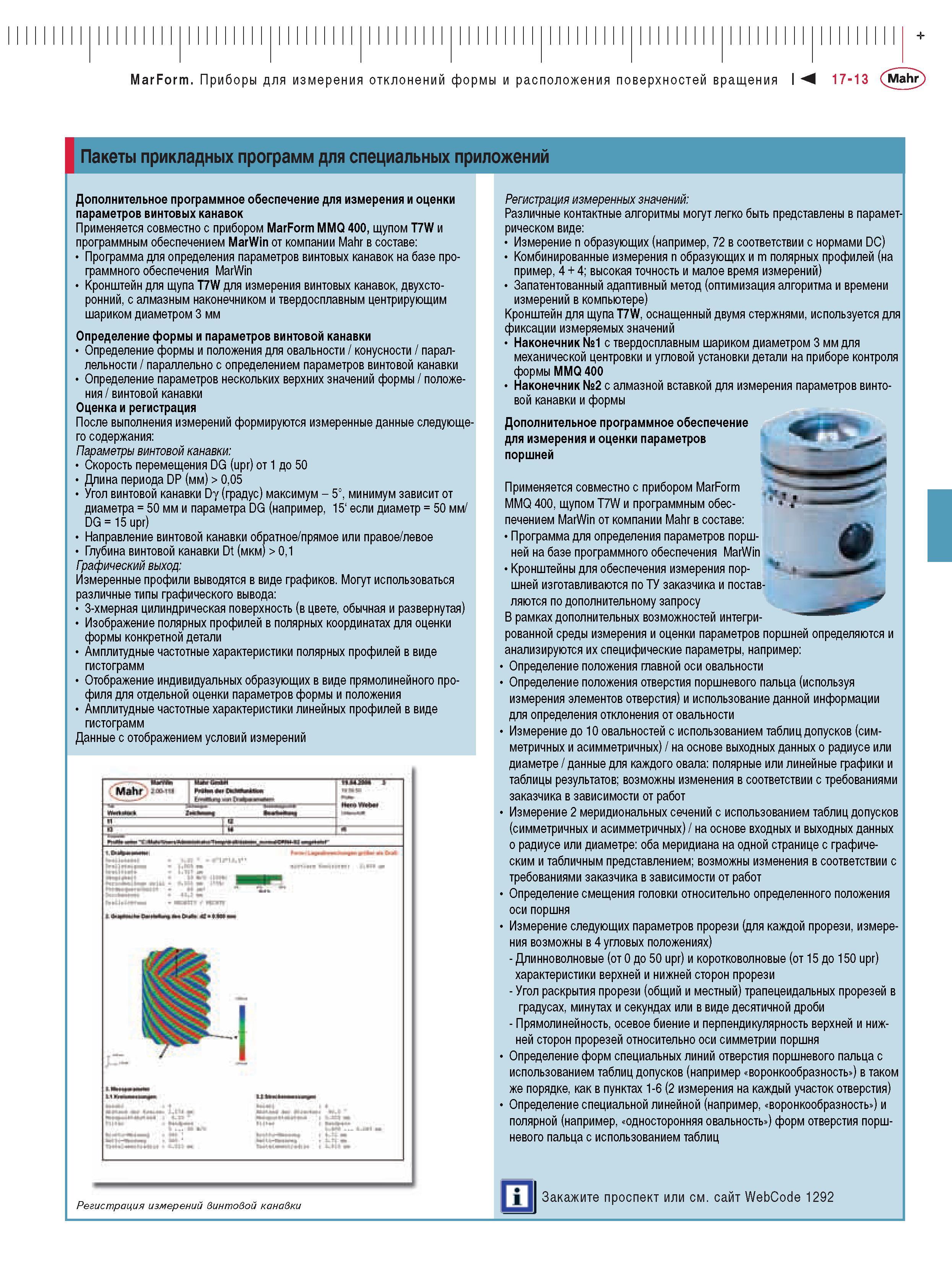

Дополнительное программное обеспечение для измерения и оценки параметров винтовых канавок Применяется совместно с прибором MarForm MMQ 400 щупом T7W и программн

Дополнительное программное обеспечение для измерения и оценки параметров винтовых канавок Применяется совместно с прибором MarForm MMQ 400 щупом T7W и программным обеспечением MarWin от компании Mahr в составе Программа для определения параметров винтовых канавок на базе программного обеспечения MarWin Кронштейн для щупа T7W для измерения винтовых канавок двухсторонний с алмазным наконечником и твердосплавным центрирующим шариком диаметром 3 мм Определение формы и параметров винтовой канавки Определение формы и положения для овальности конусности параллельности параллельно с определением параметров винтовой канавки Определение параметров нескольких верхних значений формы положения винтовой канавки Оценка и регистрация После выполнения измерений формируются измеренные данные следующего содержания Параметры винтовой канавки Скорость перемещения DG (upr) от 1 до 50 Длина периода DP (мм) 005 Угол винтовой канавки Dy (градус) максимум - 5 минимум зависит от диаметра 50 мм и параметра DG (например 15 если диаметр 50 мм DG 15 upr) Направление винтовой канавки обратное прямое или правое левое Глубина винтовой канавки Dt (мкм) 01 Графический выход Измеренные профили выводятся в виде графиков. Могут использоваться различные типы графического вывода 3-хмерная цилиндрическая поверхность (в цвете обычная и развернутая) Изображение полярных профилей в полярных координатах для оценки формы конкретной детали Амплитудные частотные характеристики полярных профилей в виде гистограмм Отображение индивидуальных образующих в виде прямолинейного профиля для отдельной оценки параметров формы и положения Амплитудные частотные характеристики линейных профилей в виде гистограмм Данные с отображением условий измерений Регистрация измеренных значений Различные контактные алгоритмы могут легко быть представлены в параметрическом виде Измерение n образующих (например 72 в соответствии с нормами DC) Комбинированные измерения n образующих и m полярных профилей (на пример 4 4; высокая точность и малое время измерений) Запатентованный адаптивный метод (оптимизация алгоритма и времени измерений в компьютере) Кронштейн для щупа T7W оснащенный двумя стержнями используется для фиксации измеряемых значений Наконечник 1 с твердосплавным шариком диаметром 3 мм для механической центровки и угловой установки детали на приборе контроля формы MMQ 400 Наконечник 2 с алмазной вставкой для измерения параметров винтовой канавки и формы дополнительное программное обеспечение для измерения и оценки параметров поршней Применяется совместно с прибором MarForm MMQ 400 щупом T7W и программным обеспечением MarWin от компании Mahr в составе Программа для определения параметров поршней на базе программного обеспечения MarWin Кронштейны для обеспечения измерения поршней изготавливаются по ТУ заказчика и поставляются по дополнительному запросу В рамках дополнительных возможностей интегрированной среды измерения и оценки параметров поршней определяются и анализируются их специфические параметры например Определение положения главной оси овальности Определение положения отверстия поршневого пальца (используя измерения элементов отверстия) и использование данной информации для определения отклонения от овальности Измерение до 10 овальностей с использованием таблиц допусков (симметричных и асимметричных) на основе выходных данных о радиусе или диаметре данные для каждого овала полярные или линейные графики и таблицы результатов; возможны изменения в соответствии с требованиями заказчика в зависимости от работ Измерение 2 меридиональных сечений с использованием таблиц допусков (симметричных и асимметричных) на основе входных и выходных данных о радиусе или диаметре оба меридиана на одной странице с графическим и табличным представлением; возможны изменения в соответствии с требованиями заказчика в зависимости от работ Определение смещения головки относительно определенного положения оси поршня Измерение следующих параметров прорези (для каждой прорези измерения возможны в 4 угловых положениях) - Длинноволновые (от 0 до 50 upr) и коротковолновые (от 15 до 150 upr) характеристики верхней и нижней сторон прорези - Угол раскрытия прорези (общий и местный) трапецеидальных прорезей в градусах минутах и секундах или в виде десятичной дроби - Прямолинейность осевое биение и перпендикулярность верхней и нижней сторон прорезей относительно оси симметрии поршня Определение форм специальных линий отверстия поршневого пальца с использованием таблиц допусков (например воронкообразность ) в таком же порядке как в пунктах 1-6 (2 измерения на каждый участок отверстия) Определение специальной линейной (например воронкообразность ) и полярной (например односторонняя овальность ) форм отверстия поршневого пальца с использованием таблиц Регистрация измерений винтовой канавки 1292 MarForm Приборы для измерения отклонений формы и расположения поверхностей вращения I М 17-13 Mahr Пакеты прикладных программ для специальных приложений
