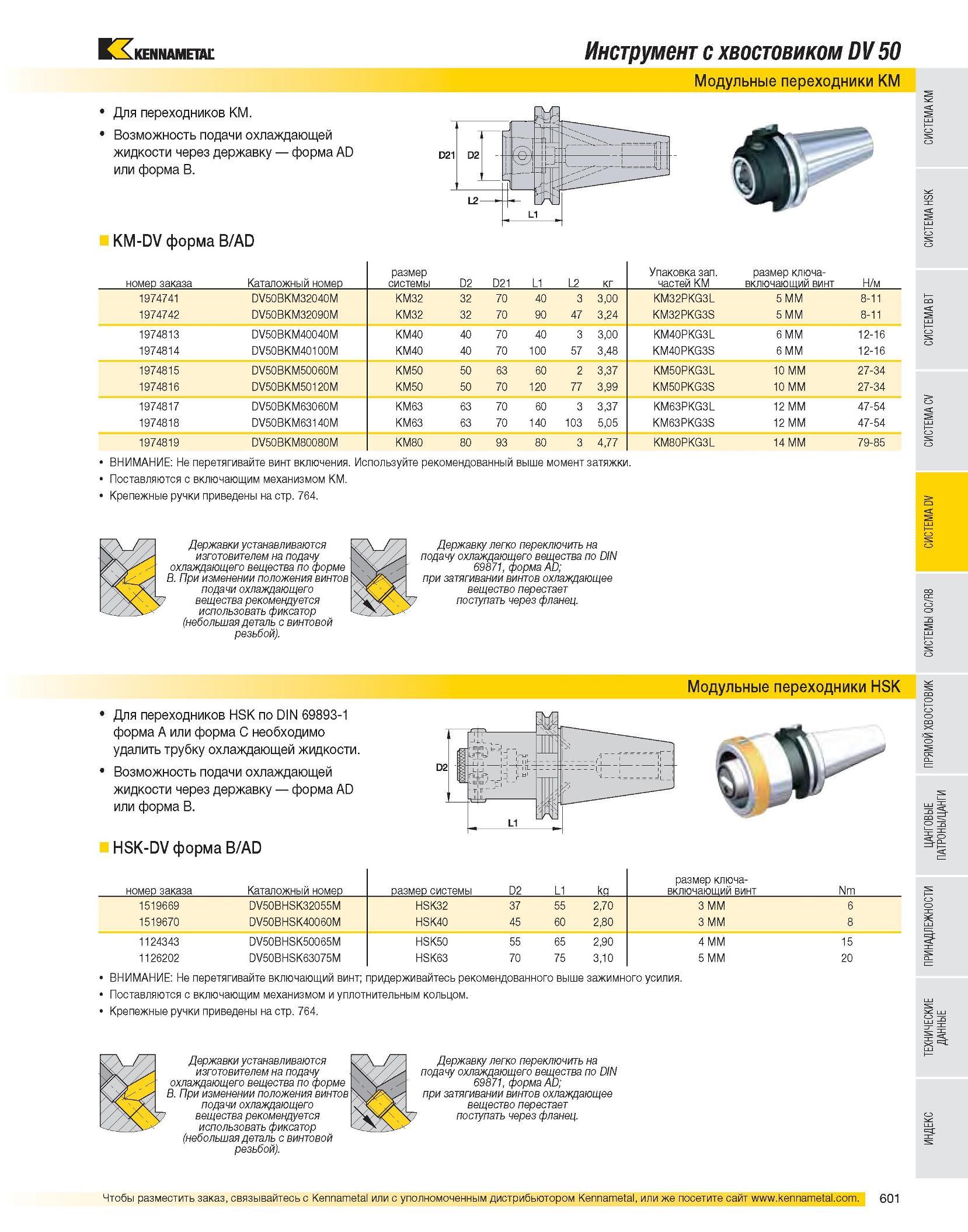

Для переходников KM Возможность подачи охлаждающей жидкости через державку форма AD или форма B KM-DV форма B/AD Инструмент с хвостовиком DV 50 Модульные п

Для переходников KM. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. KM-DV форма B/AD Инструмент с хвостовиком DV 50 Модульные переходники KM номер заказа Каталожный номер размер системы D2 D21 L1 L2 кг Упаковка зап. частей KM размер ключа-включающий винт Н/м 1974741 DV50BKM32040M KM32 32 70 40 3 3,00 KM32PKG3L 5 MM 8-11 1974742 DV50BKM32090M KM32 32 70 90 47 3,24 KM32PKG3S 5 MM 8-11 1974813 DV50BKM40040M KM40 40 70 40 3 3,00 KM40PKG3L 6 MM 12-16 1974814 DV50BKM40100M KM40 40 70 100 57 3,48 KM40PKG3S 6 MM 12-16 1974815 DV50BKM50060M KM50 50 63 60 2 3,37 KM50PKG3L 10 MM 27-34 1974816 DV50BKM50120M KM50 50 70 120 77 3,99 KM50PKG3S 10 MM 27-34 1974817 DV50BKM63060M KM63 63 70 60 3 3,37 KM63PKG3L 12 MM 47-54 1974818 DV50BKM63140M KM63 63 70 140 103 5,05 KM63PKG3S 12 MM 47-54 1974819 DV50BKM80080M KM80 80 93 80 3 4,77 KM80PKG3L 14 MM 79-85 ВНИМАНИЕ: Не перетягивайте винт включения. Используйте рекомендованный выше момент затяжки. Поставляются с включающим механизмом KM. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Модульные переходники HSK Для переходников HSK по DIN 69893-1 форма A или форма C необходимо удалить трубку охлаждающей жидкости. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. HSK-DV форма B/AD номер заказа Каталожный номер размер системы D2 L1 kg размер ключа-включающий винт Nm 1519669 DV50BHSK32055M HSK32 37 55 2,70 3 MM 6 1519670 DV50BHSK40060M HSK40 45 60 2,80 3 MM 8 1124343 DV50BHSK50065M HSK50 55 65 2,90 4 MM 15 1126202 DV50BHSK63075M HSK63 70 75 3,10 5 MM 20 ВНИМАНИЕ: Не перетягивайте включающий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с включающим механизмом и уплотнительным кольцом. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
