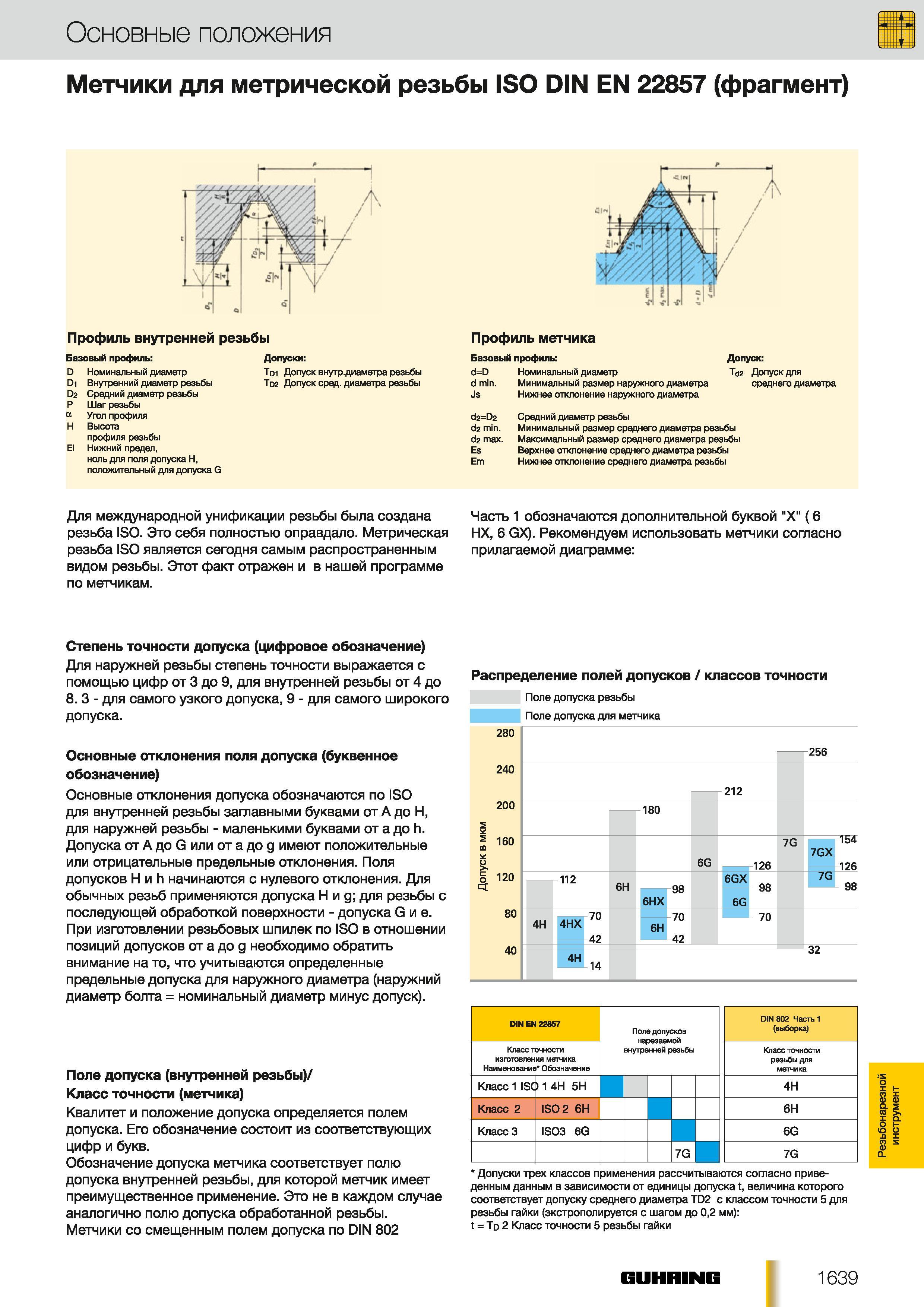

Для международной унификации резьбы была создана резьба ISO. Метрическая резьба ISO является сегодня самым распространенным видом резьбы. Этот факт отражен и в программе по метчикам Guhring. Часть 1 обозначаются дополнительной буквой "X" (6 HX 6 GX). Рекомендуем использовать метчики согласно прилагаемой диаграмме Степень точности допуска (цифровое обозначение) Для наружней резьбы степень точности выражается с помощью цифр от 3 до 9 для внутренней резьбы от 4 до 8. 3 - для самого узкого допуска 9 - для самого широкого допуска. Основные отклонения поля допуска (буквенное обозначение) Основные отклонения допуска обозначаются по ISO для внутренней резьбы заглавными буквами от А до H для наружней резьбы - маленькими буквами от а до h. Допуска от А до G или от а до g имеют положительные или отрицательные предельные отклонения. Поля допусков Н и h начинаются с нулевого отклонения. Для обычных резьб применяются допуска Н и д; для резьбы с последующей обработкой поверхности - допуска G и е. При изготовлении резьбовых шпилек по ISO в отношении позиций допусков от а до g необходимо обратить внимание на то что учитываются определенные предельные допуска для наружного диаметра (наружний диаметр болта номинальный диаметр минус допуск). Распределение полей допусков классов точности Поле допуска резьбы Поле допуска для метчика Поле допуска (внутренней резьбы) Класс точности (метчика) Квалитет и положение допуска определяется полем допуска. Его обозначение состоит из соответствующих цифр и букв. Обозначение допуска метчика соответствует полю допуска внутренней резьбы для которой метчик имеет преимущественное применение. Это не в каждом случае аналогично полю допуска обработанной резьбы. Метчики смещенным полем допуска по DIN 802 DIN EN 22657 Поле допусков нарезаемой внутренней резьбы DIN 802 Часть 1 (выборка) Класс точности изготовления метчика Наименование Обозначение Класс точности резьбы для метчика Класс 1 ISC )14Н 5Н 4Н Класс 2 ISO 2 6Н 6Н Класс 3 IS03 6G 6G 7G 7G Допуски трех классов применения рассчитываются согласно приведенным данным в зависимости от единицы допуска t величина которого соответствует допуску среднего диаметра TD2 с классом точности 5 для резьбы гайки (экстрополируется с шагом до 02 мм) t То 2 Класс точности 5 резьбы гайки GUHRING 1639 Резьбонарезной инструмент Метчики для метрической резьбы ISO DIN EN 22857 (фрагмент) Профиль внутренней резьбы Базовый профиль D Номинальный диаметр Di Внутренний диаметр резьбы D2 Средний диаметр резьбы Р Шаг резьбы Угол профиля Н Высота профиля резьбы EI Нижний предел ноль для поля допуска Н положительный для допуска G Допуски Tdi Допуск внутр.диаметра резьбы Td2 Допуск сред диаметра резьбы Профиль метчика Базовый профиль dD Номинальный диаметр d mi п. Минимальный размер наружного диаметра Js Нижнее отклонение наружного диаметра Допуск Td2 Допуск ДЛЯ среднего диаметра d2D2 Средний диаметр резьбы d2 mi п. Минимальный размер среднего диаметра резьбы d2 max. Максимальный размер среднего диаметра резьбы Es Верхнее отклонение среднего диаметра резьбы Em Нижнее отклонение среднего диаметра резьбы Это себя полностью оправдало.
