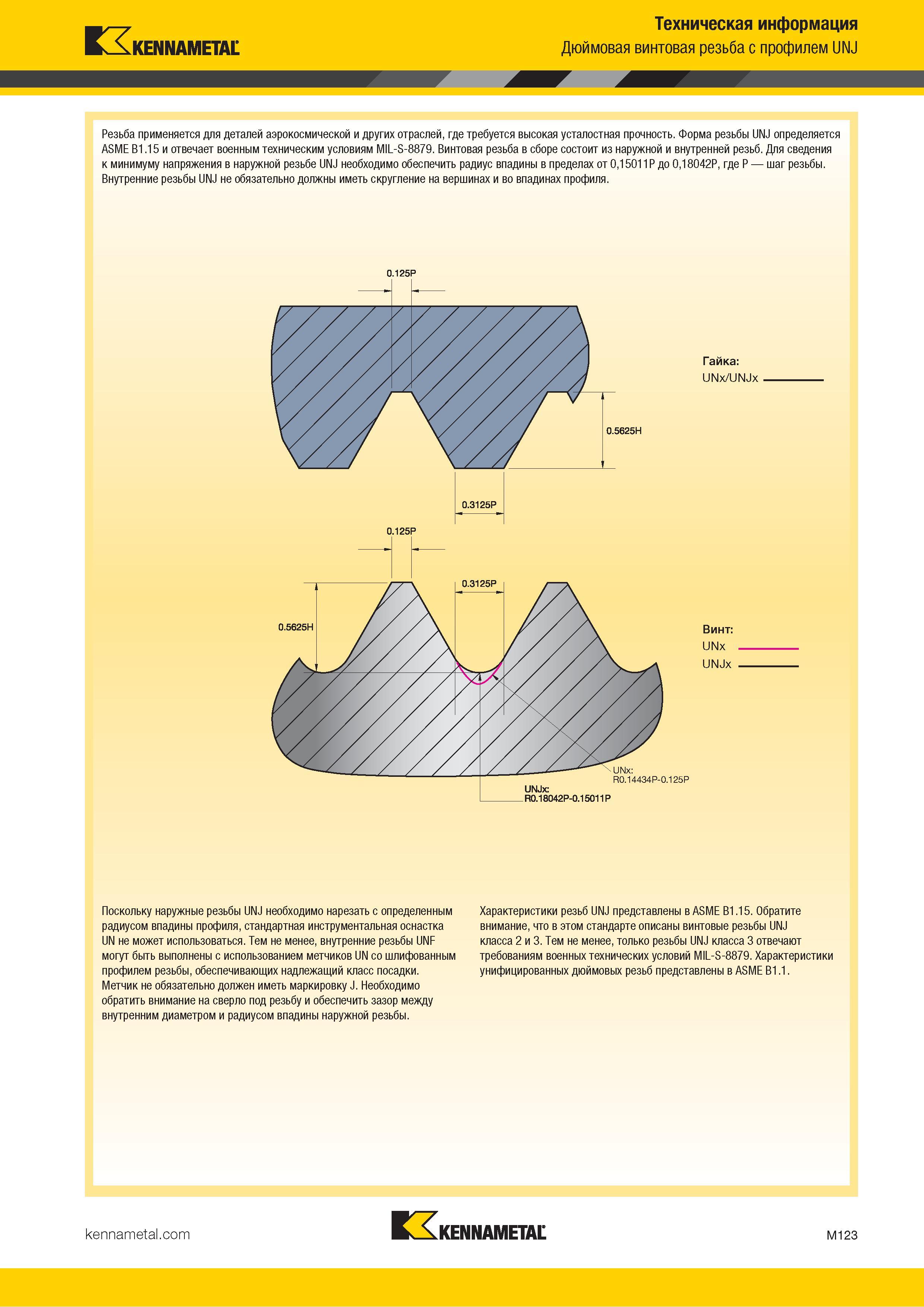

Дюймовая резьба с профилем UNJ применяется для деталей аэрокосмической и других отраслей, где требуется высокая усталостная прочность _ Форма резьбы UNJ определяется ASME B1.15 и отвечает военным техническим условиям MIL-S-8879. Винтовая резьба в сборе состоит из наружной и внутренней резьб. Для сведения к минимуму напряжения в наружной резьбе UNJ необходимо обеспечить радиус впадины в пределах от 0,15011P до 0,18042P, где P шаг резьбы. Внутренние резьбы UNJ не обязательно должны иметь скругление на вершинах и во впадинах профиля. 0.125Р 0.5625Н 0.125Р Гайка: UNx/UNJx Винт: UNx UNJx Поскольку наружные резьбы UNJ необходимо нарезать с определенным радиусом впадины профиля, стандартная инструментальная оснастка UN не может использоваться. Тем не менее, внутренние резьбы UNF могут быть выполнены с использованием метчиков UN со шлифованным профилем резьбы, обеспечивающих надлежащий класс посадки. Метчик не обязательно должен иметь маркировку J. Необходимо обратить внимание на сверло под резьбу и обеспечить зазор между внутренним диаметром и радиусом впадины наружной резьбы. Характеристики резьб UNJ представлены в ASME B1.15. Обратите внимание, что в этом стандарте описаны винтовые резьбы UNJ класса 2 и 3. Тем не менее, только резьбы UNJ класса 3 отвечают требованиям военных технических условий MIL-S-8879. Характеристики унифицированных дюймовых резьб представлены в ASME B1.1. Kennametal M123 Kennametal Техническая информация винтовая Резьба
