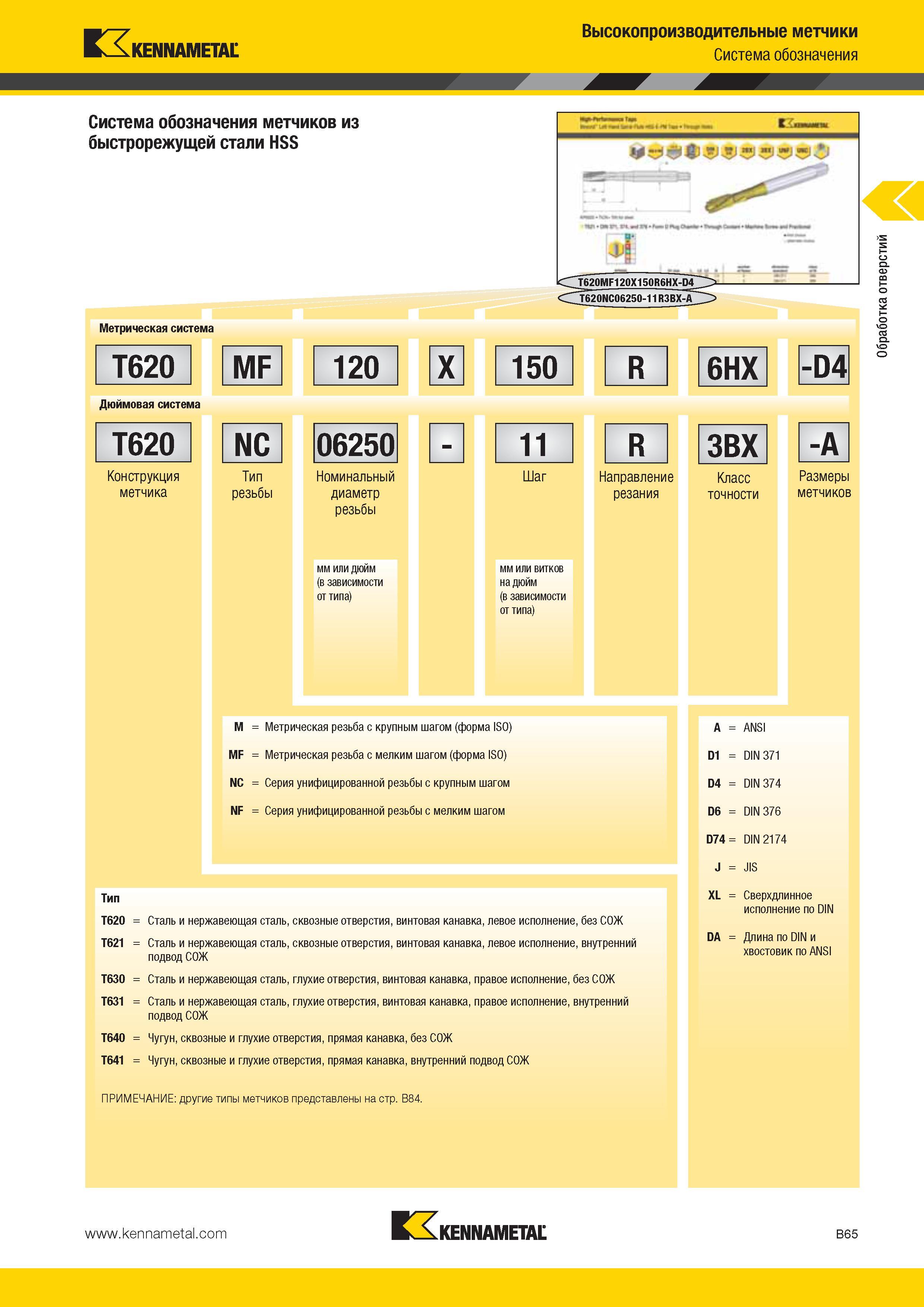

Дюймовая и метрическая системы обозначения и маркировки метчиков из быстрорежущей стали HSS Конструкция метчика Тип резьбы Номинальный диаметр резьбы Шаг Направление резания Класс точности Размеры метчиков мм или дюйм (в зависимости от типа) мм или витков на дюйм (в зависимости от типа) M Метрическая резьба с крупным шагом (форма ISO) MF Метрическая резьба с мелким шагом (форма ISO) NC Серия унифицированной резьбы с крупным шагом NF Серия унифицированной резьбы с мелким шагом Тип T620 Сталь и нержавеющая сталь, сквозные отверстия, винтовая канавка, левое исполнение, без СОЖ T621 Сталь и нержавеющая сталь, сквозные отверстия, винтовая канавка, левое исполнение, внутренний подвод СОЖ T630 Сталь и нержавеющая сталь, глухие отверстия, винтовая канавка, правое исполнение, без СОЖ T631 Сталь и нержавеющая сталь, глухие отверстия, винтовая канавка, правое исполнение, внутренний подвод СОЖ T640 Чугун, сквозные и глухие отверстия, прямая канавка, без СОЖ T641 Чугун, сквозные и глухие отверстия, прямая канавка, внутренний подвод СОЖ A ANSI D1 DIN 371 D4 DIN 374 D6 DIN 376 D74 DIN 2174 J JIS XL Сверхдлинное исполнение по DIN DA Длина по DIN и хвостовик по ANSI ПРИМЕЧАНИЕ другие типы метчиков представлены на стр. B84. Kennametal B65 Обработка отверстий Kennametal Высокопроизводительные метчики Система обозначения метчиков Метрическая система Дюймовая система T620 NC 06250 T620 MF 120 1 U1 ) 1 11 R R 6HX -D4 3BX -A
