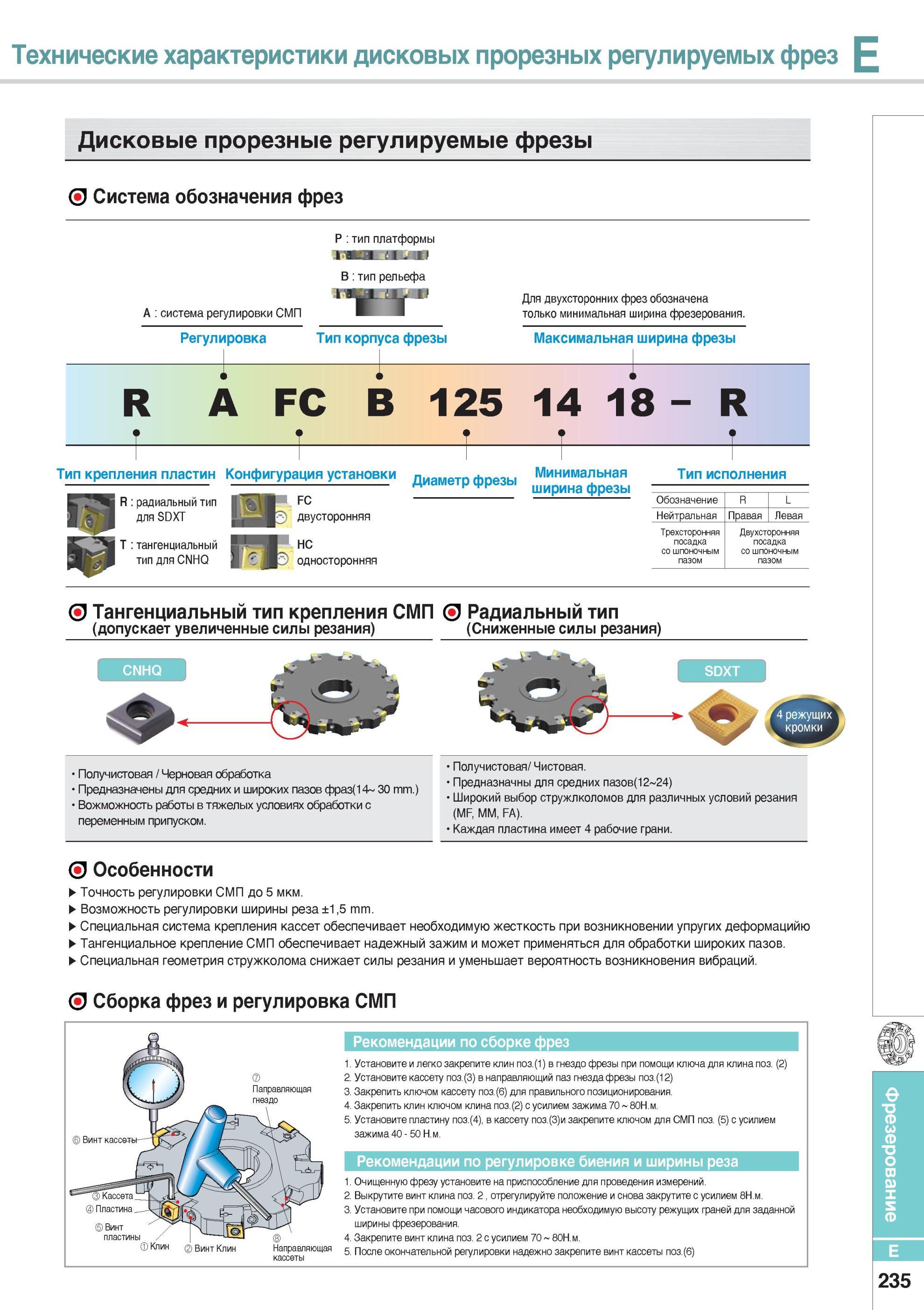

Дисковые прорезные регулируемые фрезы Система обозначения фрезерного инструмента _ тип платформы система регулировки СМП Регулировка Тип корпуса фрезы Для двухсторонних фрез обозначена только минимальная ширина фрезерования. Максимальная ширина фрезы R A FC B 125 14 18 - R -4 1 -1 1 Тип крепления пластин Конфигурация установки Диамето фрезы Минимальная - м ширина фрезы FC Тип исполнения R радиальный тип для SDXT T тангенциальный тип для CNHQ двусторонняя HC односторонняя Обозначение R L Нейтральная Правая Левая Трехсторонняя посадка шпоночным пазом Двухсторонняя посадка шпоночным пазом О Тангенциальный тип крепления СМП Q Радиальный тип (допускает увеличенные силы резания) (Сниженные силы резания) Получистовая Черновая обработка Предназначены для средних и широких пазов фраз(14 30 mm.) Вожможность работы в тяжелых условиях обработки с переменным припуском. Получистовая/ Чистовая. Предназначны для средних пазов(12 24) Широкий выбор стружлколомов для различных условий резания (MF, MM, FA). Каждая пластина имеет 4 рабочие грани. О Особенности Точность регулировки СМП до 5 мкм. Возможность регулировки ширины реза ±1,5 mm. Специальная система крепления кассет обеспечивает необходимую жесткость при возникновении упругих деформацийю Тангенциальное крепление СМП обеспечивает надежный зажим и может применяться для обработки широких пазов. Специальная геометрия стружколома снижает силы резания и уменьшает вероятность возникновения вибраций. О Сборка фрез и регулировка СМП Рекомендации по сборке фрез 1. Установите и легко закрепите клин поз.(1) в гнездо фрезы при помощи ключа для клина поз. (2) 2. Установите кассету поз.(3) в направляющий паз гнезда фрезы поз.(12) 3. Закрепить ключом кассету поз.(6) для правильного позиционирования. 4. Закрепить клин ключом клина поз.(2) с усилием зажима 70 80Н.м. 5. Установите пластину поз.(4), в кассету поз.(3)и закрепите ключом для СМП поз. (5) с усилием зажима 40 - 50 Н.м. Рекомендации по регулировке биения и ширины реза 1. Очищенную фрезу установите на приспособление для проведения измерений. 2. Выкрутите винт клина поз. 2 отрегулируйте положение и снова закрутите с усилием 8Н.м. 3. Установите при помощи часового индикатора необходимую высоту режущих граней для заданной ширины фрезерования. 4. Закрепите винт клина поз. 2 с усилием 70 80Н.м. 5. После окончательной регулировки надежно закрепите винт кассеты поз.(6) E 235 Фрезерование CNHQ SDXT B тип рельефа e Паправляющая гнездо Направляющая кассеты 3 Винт Клин Винт кассеты- Кассета g Пластина, Винт ,/ пластины 0 Клин Технические характеристики дисковых прорезных регулируемых фрез Фрезы Korloy со сменными режущими пластинами
