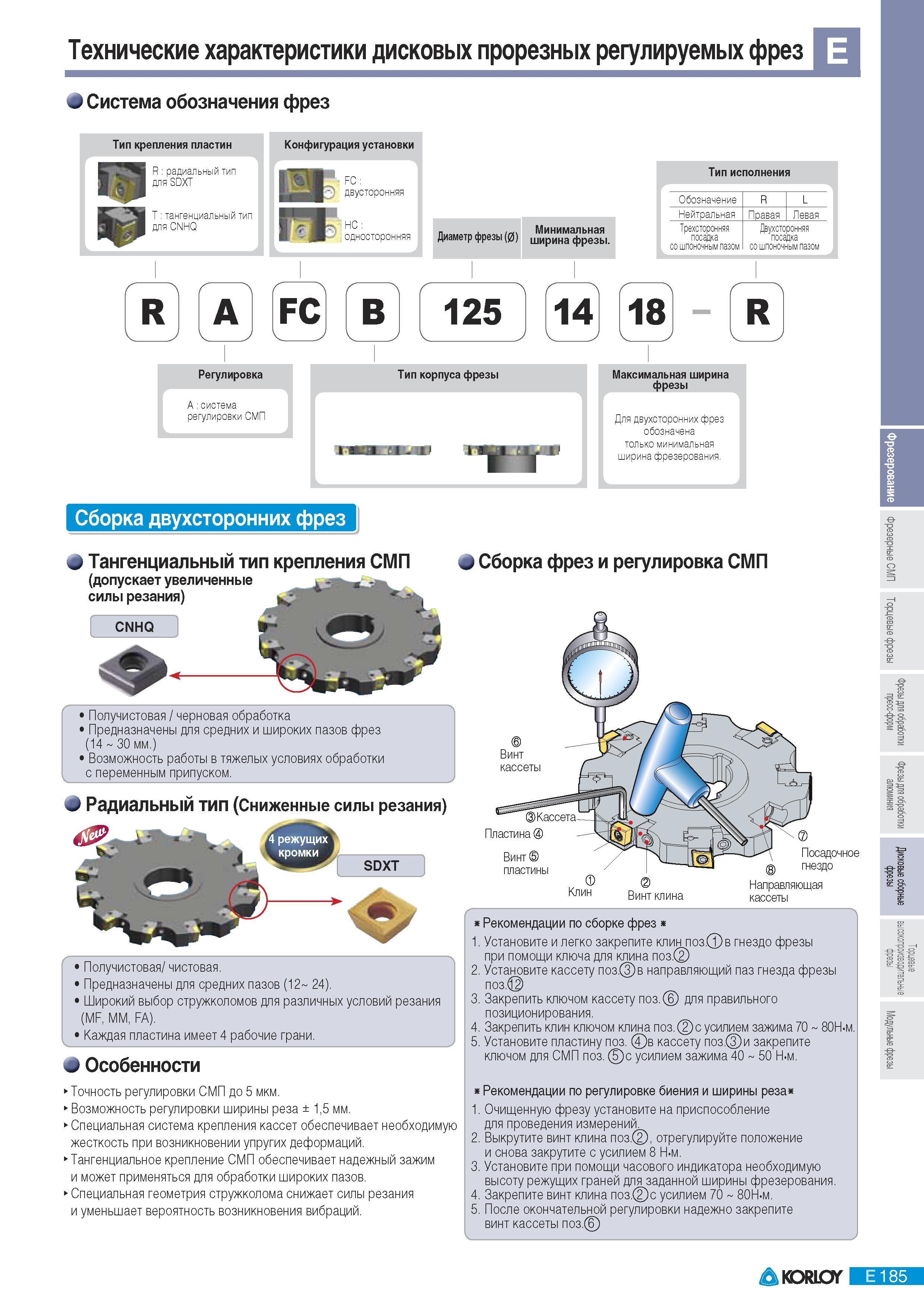

Дисковые прорезные регулируемые фрезы Korloy с механическим креплением режущих пластин Технические характеристики Система обозначения фрезерного инструмента Тип крепления пластин R:радиальным тиг для SDXT Т тангенциальным тип для CNHQ Конфигурация установки FC двусторонняя HC односторонняя Диаметр фрезы (0) Минимальная ширина фрезы. Тип исполнения Обозначение R/L Нейтральная Правая Левая Трехсторонняя посадка шпоночным пазом Двухсторонняя посадка шпоночным пазом R A FC B V У V У v у 125 14 18 V R V у Регулировка А:система регулировки СМГ Тип корпуса фрезы Сборка двухсторонних фрез Максимальная ширина фрезы Для двухсторонних фрез обозначена только минимальная ширина фрезерования. Тангенциальный тип крепления СМП (допускает увеличенные силы резания) Сборка фрез и регулировка СМП Получистовая черновая обработка Предназначены для средних и широких пазов фрез (14 30 мм.) Возможность работы в тяжелых условиях обработки с переменным припуском. Радиальный тип (Сниженные силы резания) Получистовая чистовая. Предназначены для средних пазов (12 24). Широкий выбор стружколомов для различных условий резания (MF MM FA). Каждая пластина имеет 4 рабочие грани. Особенности Точность регулировки СМП до 5 мкм. Возможность регулировки ширины реза 15 мм. Специальная система крепления кассет обеспечивает необход имую жесткость при возникновении упругих деформаций. Тангенциальное крепление СМП обеспечивает надежный зажим и может применяться для обработки широких пазов. Специальная геометрия стружколома снижает силы резания и уменьшает вероятность возникновения вибраций. Пластина Винт пластины Посадочное гнездо Винт клина Направляющая кассеты Рекомендации по сборке фрез 1. Установите и легко закрепите клин поз в гнездо фрезы при помощи ключа для клина поз. 2. Установите кассету поз. в направляющий паз гнезда фрезы поз. 3. Закрепить ключом кассету поз. для правильного позиционирования. 4. Закрепить клин ключом клина поз. сусилием зажима70 80Н.м. 5. Установите пластину поз. в кассету поз. и закрепите ключом для СМП поз. с усилием зажима 40 50 Н.м. Рекомендации по регулировке биения и ширины реза 1. Очищенную фрезу установите на приспособление для проведения измерений. 2. Выкрутите винт клина поз. отрегулируйте положение и снова закрутите с усилием 8 Н.м. 3. Установите при помощи часового индикатора необходимую высоту режущих граней для заданной ширины фрезерования. 4. Закрепите винт клина поз. с усилием 70 80Н.м. 5. После окончательной регулировки надежно закрепите винт кассеты поз. Доюг E185 дисковых прорезных регулируемых фрез
