Дисковые прорезные регулируемые фрезы E FC(M) (Трехсторонние фрезы) Фрезы Korloy со сменными режущими пластинами

Дисковые прорезные регулируемые фрезы E FC(M) (Трехсторонние фрезы) Фрезы Korloy со сменными режущими пластинами

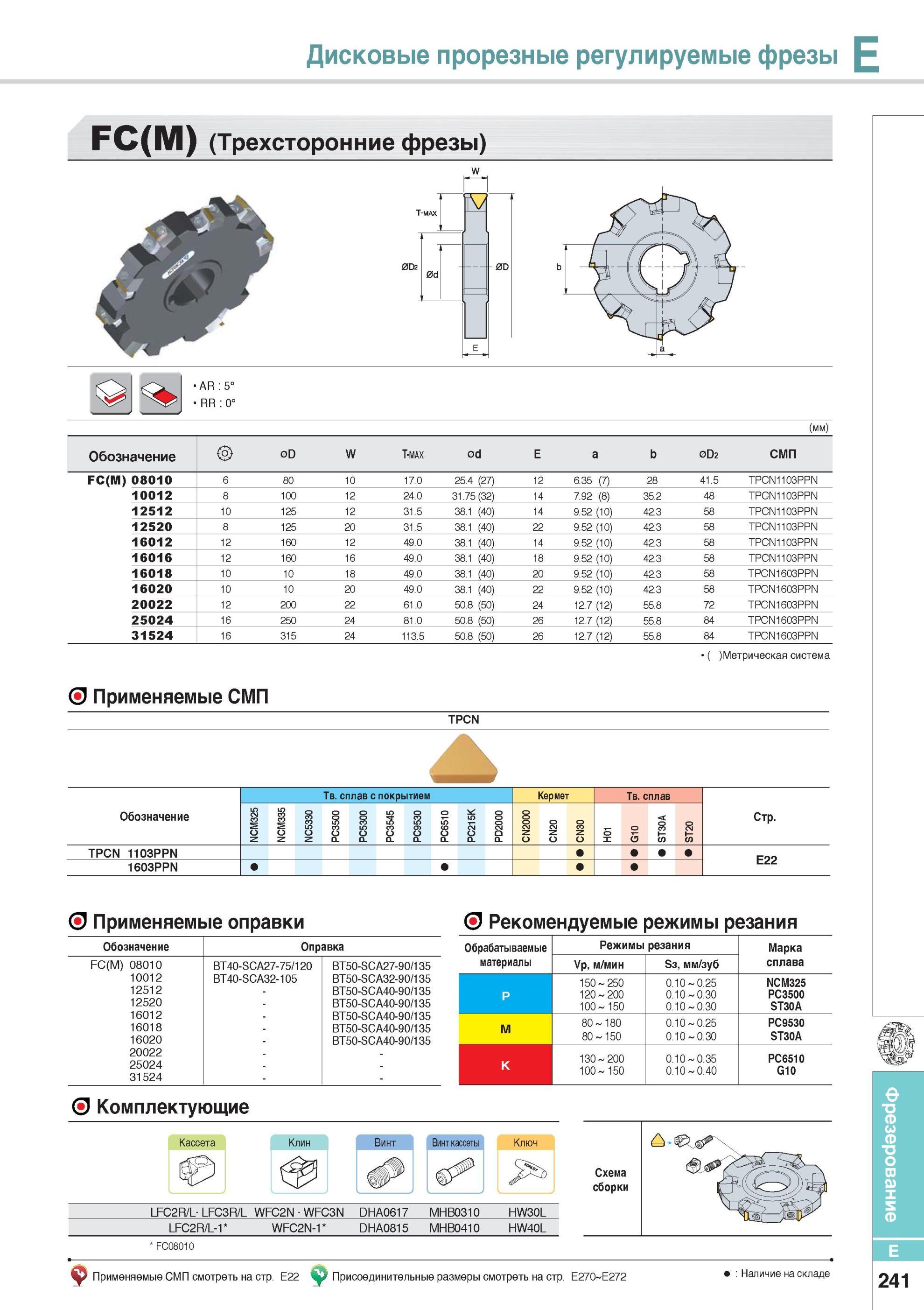

Дисковые прорезные регулируемые фрезы E FC(M) (Трехсторонние фрезы) Фрезы Korloy со сменными режущими пластинами _ Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 AR 5° RR 0° (мм) Обозначение 0D W T-MAX 0d E a b 0D2 СМП FC(M)08010 6 80 10 17.0 25.4 (27) 12 6.35 (7) 28 41.5 TPCN1103PPN 10012 8 100 12 24.0 31.75 (32) 14 7.92 (8) 35.2 48 TPCN1103PPN 12512 10 125 12 31.5 38.1 (40) 14 9.52 (10) 42.3 58 TPCN1103PPN 12520 8 125 20 31.5 38.1 (40) 22 9.52 (10) 42.3 58 TPCN1103PPN 16012 12 160 12 49.0 38.1 (40) 14 9.52 (10) 42.3 58 TPCN1103PPN 16016 12 160 16 49.0 38.1 (40) 18 9.52 (10) 42.3 58 TPCN1103PPN 16018 10 10 18 49.0 38.1 (40) 20 9.52 (10) 42.3 58 TPCN1603PPN 16020 10 10 20 49.0 38.1 (40) 22 9.52 (10) 42.3 58 TPCN1603PPN 20022 12 200 22 61.0 50.8 (50) 24 12.7 (12) 55.8 72 TPCN1603PPN 25024 16 250 24 81.0 50.8 (50) 26 12.7 (12) 55.8 84 TPCN1603PPN 31524 16 315 24 113.5 50.8 (50) 26 12.7 (12) 55.8 84 TPCN1603PPN Метрическая система Применяемые СМП TPCN 3 Обозначение Твердый сплав с покрытием Кермет Твердый сплав Стр. NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 о X 0 5 ST30A ST20 TPCN 1103PPN E22 1603PPN О Применяемые оправки О Рекомендуемые режимы резания Обозначение Оправка FC(M) 08010 BT40-SCA27-75/120 BT50-SCA27-90/135 10012 BT40-SCA32-105 BT50-SCA32-90/135 12512 - BT50-SCA40-90/135 12520 - BT50-SCA40-90/135 16012 - BT50-SCA40-90/135 16018 - BT50-SCA40-90/135 16020 - BT50-SCA40-90/135 20022 25024 31524 Обрабатываемые Режимы резания Марка материалы Ур, м/мин Sз, мм/зуб сплава P 150 250 120 200 100 150 0.10 0.25 0.10 0.30 0.10 0.30 NCM325 PC3500 ST30A M 80 180 80 150 0.10 0.25 0.10 0.30 PC9530 ST30A K 130 200 100 150 0.10 0.35 0.10 0.40 PC6510 G10 О Комплектующие Кассета Клин Винт Винт кассеты Ключ LFC2R/L LFC3R/L WFC2N WFC3N DHA0617 MHB0310 HW30L LFC2R/L-1 WFC2N-1 DHA0815 MHB0410 HW40L FC08010 E Применяемые СМП смотреть на стр. E22 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе 241 Фрезерование Схема сборки
