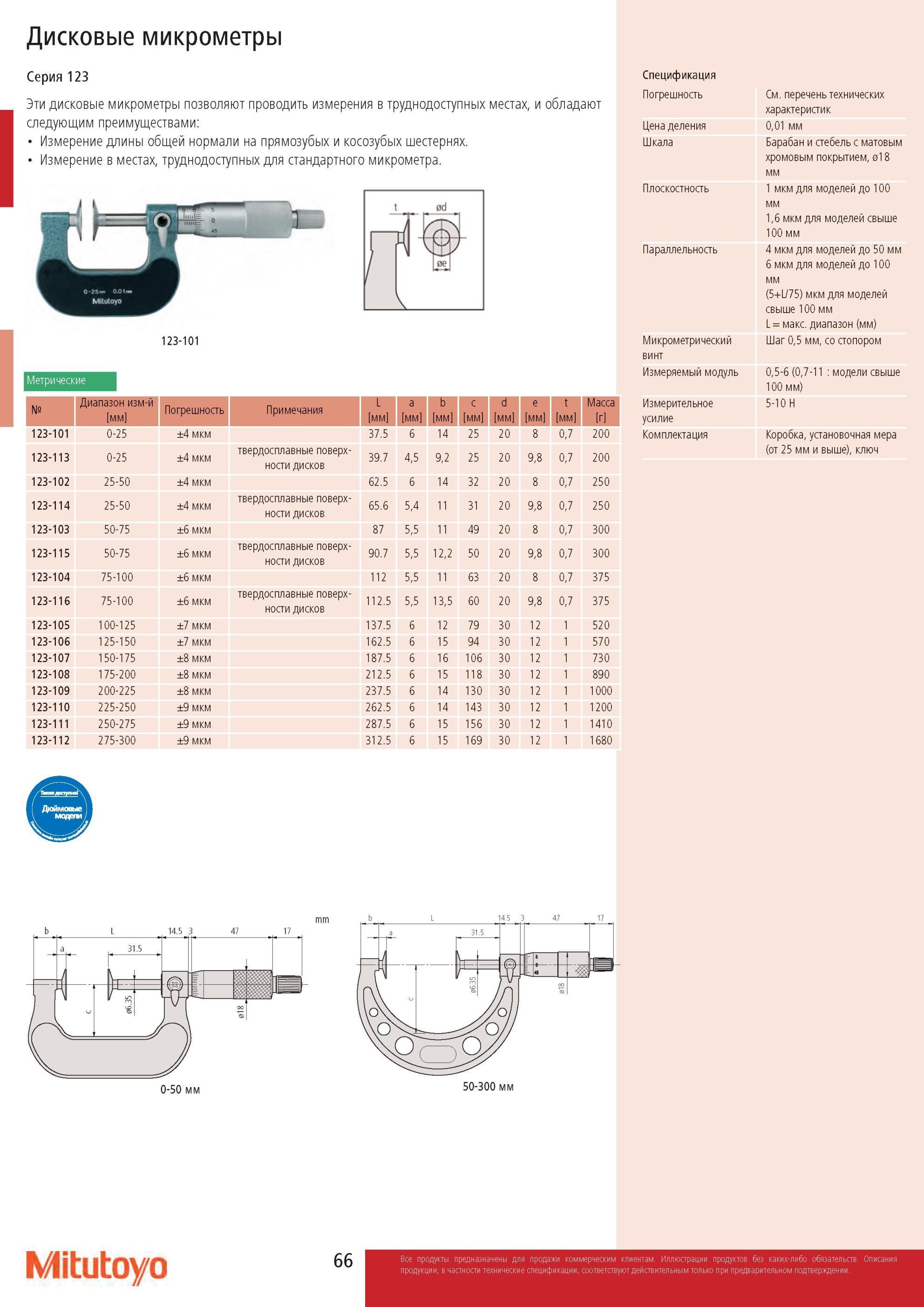

Дисковые микрометры Mitutoyo 123 серии позволяют проводить измерения в труднодоступных местах Измерение длины общей нормали на прямозубых и косозубых

Дисковые микрометры Mitutoyo 123 серии позволяют проводить измерения в труднодоступных местах Измерение длины общей нормали на прямозубых и косозубых

Дисковые микрометры Mitutoyo 123 серии позволяют проводить измерения в труднодоступных местах Измерение длины общей нормали на прямозубых и косозубых _ шестернях Измерение в местах труднодоступных для стандартного микрометра. 123-101 Метрические Номер Диапазон измерений [мм] Погрешность Примечания L [мм] a [мм] b [мм] c [мм] d [мм] e [мм] [мм] Масса [г] 123-101 0-25 ±4 мкм 37.5 6 14 25 20 8 0,7 200 123-113 0-25 ±4 мкм твердосплавные поверхности дисков 39.7 4,5 9,2 25 20 9,8 0,7 200 123-102 25-50 ±4 мкм 62.5 6 14 32 20 8 0,7 250 123-114 25-50 ±4 мкм твердосплавные поверхности дисков 65.6 5,4 11 31 20 9,8 0,7 250 123-103 50-75 ±6 мкм 87 5,5 11 49 20 8 0,7 300 123-115 50-75 ±6 мкм твердосплавные поверхности дисков 90.7 5,5 12,2 50 20 9,8 0,7 300 123-104 75-100 ±6 мкм 112 5,5 11 63 20 8 0,7 375 123-116 75-100 ±6 мкм твердосплавные поверхности дисков 112.5 5,5 13,5 60 20 9,8 0,7 375 123-105 100-125 ±7 мкм 137.5 6 12 79 30 12 1 520 123-106 125-150 ±7 мкм 162.5 6 15 94 30 12 1 570 123-107 150-175 ±8 мкм 187.5 6 16 106 30 12 1 730 123-108 1 75-200 ±8 мкм 212.5 6 15 118 30 12 1 890 123-109 200-225 ±8 мкм 237.5 6 14 130 30 12 1 1000 123-110 225-250 ±9 мкм 262.5 6 14 143 30 12 1 1200 123-111 250-275 ±9 мкм 287.5 6 15 156 30 12 1 1410 123-112 275-300 ±9 мкм 312.5 6 15 169 30 12 1 1680 Спецификация Погрешность Цена деления Шкала Плоскостность Параллельность Микрометрический винт Измеряемый модуль Измерительное усилие Комплектация См. перечень технических характеристик 0,01 мм Барабан и стебель с матовым хромовым покрытием, 018 мм 1 мкм для моделей до 100 мм 1,6 мкм для моделей свыше 100 мм 4 мкм для моделей до 50 мм 6 мкм для моделей до 100 мм (5+L/75) мкм для моделей свыше 100 мм L = максимальный диапазон (мм) Шаг 0,5 мм, со стопором 0,5-6 (0,7-11 модели свыше 100 мм) 5-10 Коробка, установочная мера (от 25 мм и выше), ключ mm b L 145 3 47 17 Mitutoyo Эти дисковые микрометры и обладают следующим преимуществами
