Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER | Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.) |
|||||
|

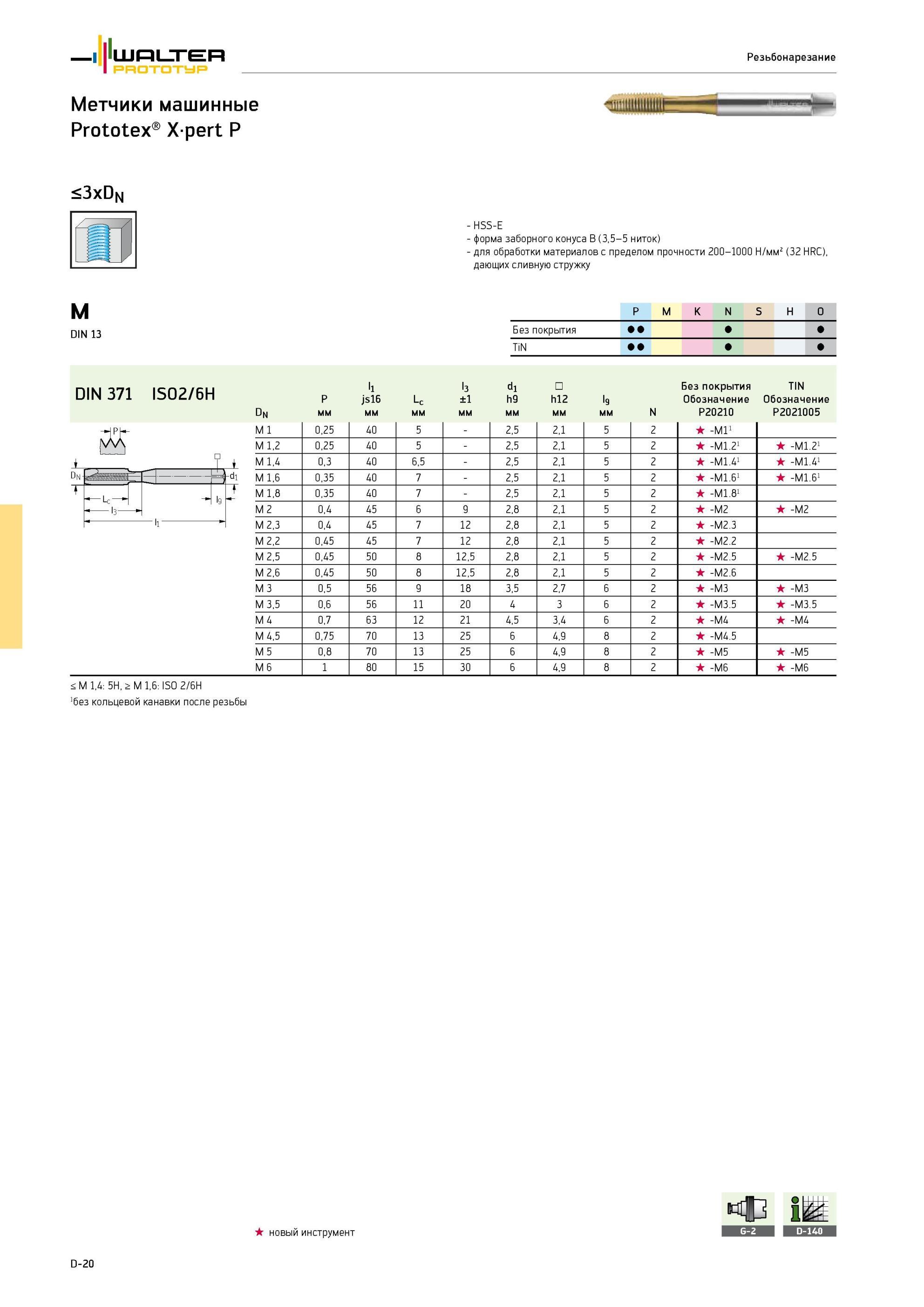

412 Каталог WALTER 2013 Дополнение к общему Стр.D-20 |
|||||
DIN 371 ISO2/6H Метчики машинные Walter для нарезания основной метрической резьбы в сквозных отверстиях Форма заборного конуса B Материалы с пределом прочности WalteDIN 371 ISO2/6H Метчики машинные Walter для нарезания основной метрической резьбы в сквозных отверстиях Форма заборного конуса B Материалы с пределом прочности Walter Prototyp Резьбонарезание Метчики машинные Prototex Xpert P <3xDN - HSS-E форма заборного конуса B (3,5-5 ниток) для обработки материалов с пределом прочности 200-1000 Н/мм2 (32 HRC), дающих сливную стружку M DIN 13 Группы обрабатываемых материалов по ISO P M K N S H O Без покрытия TiN DIN 371 ISO2/6H dn P мм l1 js16 мм Lc мм l3 ±1 мм d1 h9 мм h12 мм l9 мм N Без покрытия Обозначение P20210 TIN Обозначение P2021005 M 1 0,25 40 5 - 2,5 2,1 5 2 -M11 M 1,2 0,25 40 5 - 2,5 2,1 5 2 -M1.21 -M1.21 ± M 1,4 0,3 40 6,5 - 2,5 2,1 5 2 -M1.41 -M1.41 t J" M 1,8 0,35 40 7 - 2,5 2,1 5 2 -M1.81 M 2 0,4 45 6 9 2,8 2,1 5 2 -M2 -M2 M 2,3 0,4 45 7 12 2,8 2,1 5 2 -M2.3 M 2,2 0,45 45 7 12 2,8 2,1 5 2 -M2.2 M 2,5 0,45 50 8 12,5 2,8 2,1 5 2 -M2.5 -M2.5 M 2,6 0,45 50 8 12,5 2,8 2,1 5 2 -M2.6 M 3 0,5 56 9 18 3,5 2,7 6 2 -M3 -M3 M 3,5 0,6 56 11 20 4 3 6 2 -M3.5 -M3.5 M 4 0,7 63 12 21 4,5 3,4 6 2 -M4 -M4 M 4,5 0,75 70 13 25 6 4,9 8 2 -M4.5 M 5 0,8 70 13 25 6 4,9 8 2 -M5 -M5 M 6 1 80 15 30 6 4,9 8 2 -M6 -M6 M 1,4 5H, > M 1,6 ISO 2/6H без кольцевой канавки после резьбы новый инструмент D-20 |
|||||
