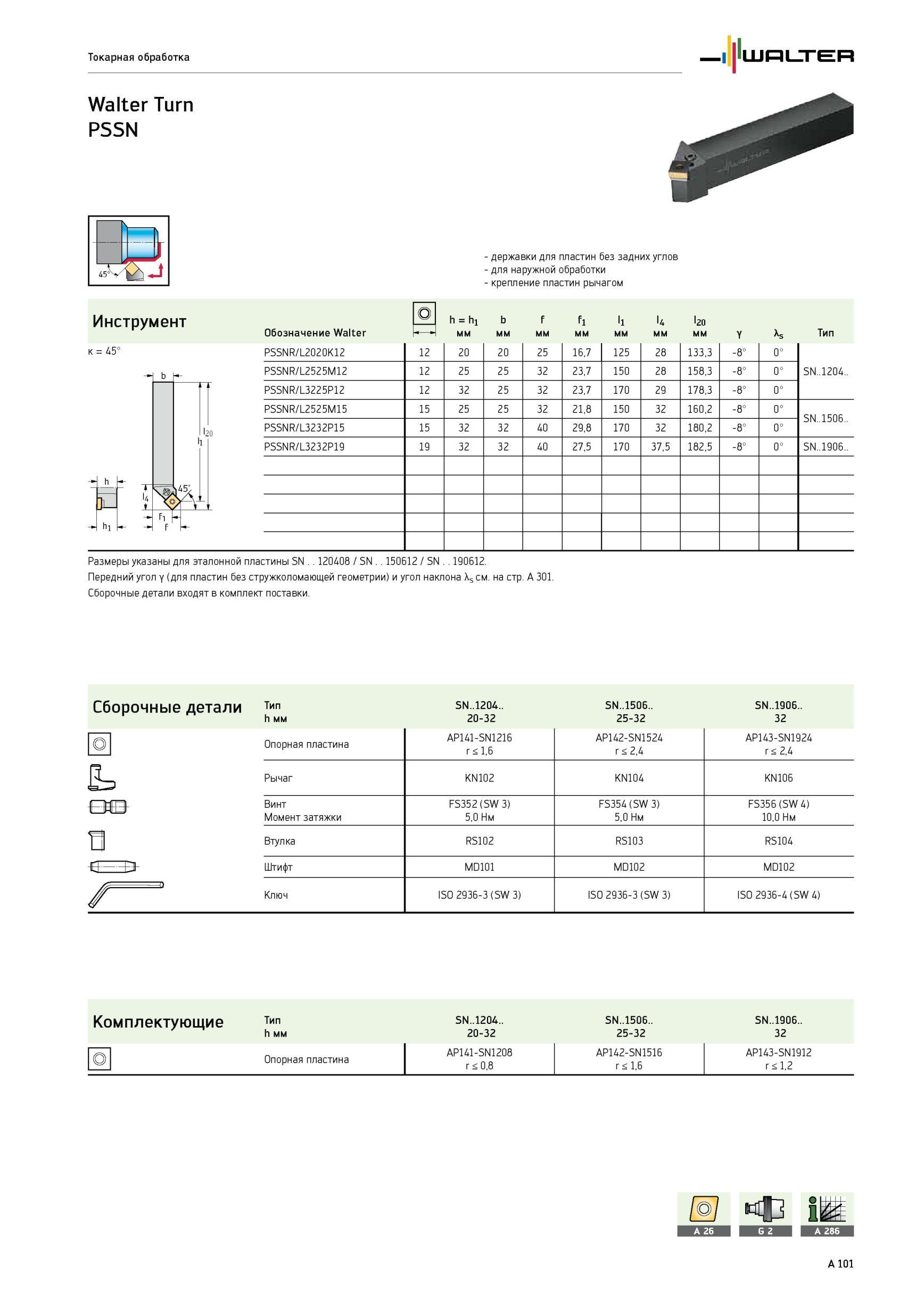

Державки Walter Walter Turn PSSN для пластин без задних углов для наружной обработки крепление пластин рычагом Инструмент к 45° Обозначение h h1 мм b мм f мм

Державки Walter Walter Turn PSSN для пластин без задних углов для наружной обработки крепление пластин рычагом Инструмент к 45° Обозначение h h1 мм b мм f мм f1 мм l1 мм u мм l20 мм Тип PSSNR/L2020K12 12 20 20 25 16,7 125 28 133,3 -8° 0° SN..1204.. PSSNR/L2525M12 12 25 25 32 23,7 150 28 158,3 -8° 0° PSSNR/L3225P12 12 32 25 32 23,7 170 29 178,3 -8° 0° PSSNR/L2525M15 15 25 25 32 21,8 150 32 160,2 -8° 0° SN..1506.. PSSNR/L3232P15 15 32 32 40 29,8 170 32 180,2 -8° 0° PSSNR/L3232P19 19 32 32 40 27,5 170 37,5 182,5 -8° 0° SN..1906.. Размеры указаны для эталонной пластины SN 120408 / SN 150612 / SN 190612. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Y s b Сборочные детали тип SN..1204.. sn..i506.. sn..i906.. h мм 20-32 25-32 32 О Опорная пластина AP141-SN1216 r 1,6 AP142-SN1524 r 2,4 AP143-SN1924 r 2,4 Рычаг KN102 KN104 KN106 ОТ Винт Момент затяжки FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм FS356 (SW 4) 10,0 Нм Втулка RS102 RS103 RS104 Штифт MD101 MD102 MD102 f Ключ ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) ISO 2936-4 (SW 4) Комплектующие Тип h мм SN..1204.. 20-32 SN..1506.. 25-32 SN..1906.. 32 О Опорная пластина AP141-SN1208 r 0,8 AP142-SN1516 r 1,6 AP143-SN1912 r 1,2 Walter Turn PSSN Токарная обработка
