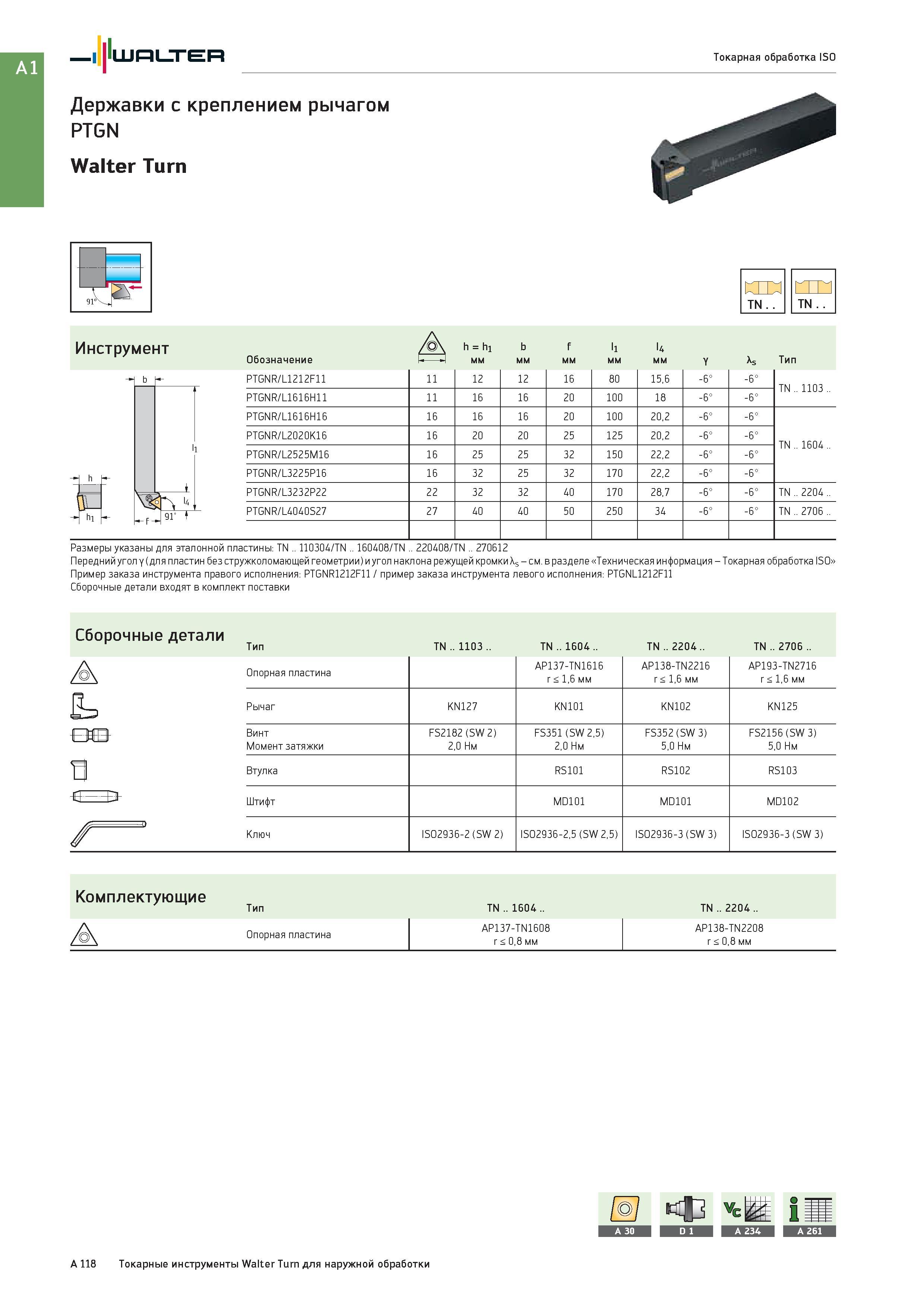

134 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A118 |
|||||
Державки Walter с креплением рычагом PTGN Walter Turn TN Инструмент h = h1 b f l1 l4 Обозначение 1- -1 мм Y Xs Тип PTGNR/L1212F11 11 12 12 16 80 15,6 -6°Державки Walter с креплением рычагом PTGN Walter Turn TN Инструмент h = h1 b f l1 l4 Обозначение 1- -1 мм Y Xs Тип PTGNR/L1212F11 11 12 12 16 80 15,6 -6° -6° TN 1103 .. PTGNR/L1616H11 11 16 16 20 100 18 -6° -6° PTGNR/L1616H16 16 16 16 20 100 20,2 -6° -6° PTGNR/L2020K16 16 20 20 25 125 20,2 -6° -6° TN 1604 .. PTGNR/L2525M16 16 25 25 32 150 22,2 -6° -6° PTGNR/L3225P16 16 32 25 32 170 22,2 -6° -6° PTGNR/L3232P22 22 32 32 40 170 28,7 -6° -6° TN 2204 .. PTGNR/L4040S27 27 40 40 50 250 34 -6° -6° TN 2706 .. Walter Токарная обработка ISO Размеры указаны для эталонной пластины: TN .. 110304/TN .. 160408/TN .. 220408/TN .. 270612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: PTGNR1212F11 / пример заказа инструмента левого исполнения: PTGNL1212F11 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1103 .. TN .. 1604 .. TN .. 2204 .. TN .. 2706 .. A Опорная пластина AP137-TN1616 r < 1,6 мм AP138-TN2216 r < 1,6 мм AP193-TN2716 r < 1,6 мм b Рычаг KN127 KN101 KN102 KN125 Винт Момент затяжки FS2182 (SW 2) 2,0 Нм FS351 (SW 2,5) 2,0 Нм FS352 (SW 3) 5,0 Нм FS2156 (SW 3) 5,0 Нм a Втулка RS101 RS102 RS103 + Штифт MD101 MD101 MD102 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип TN .. 1604 .. TN .. 2204 .. A Опорная пластина AP137-TN1608 r < 0,8 мм AP138-TN2208 r < 0,8 мм A 118 Токарные инструменты Walter Turn для наружной обработки |
|||||
