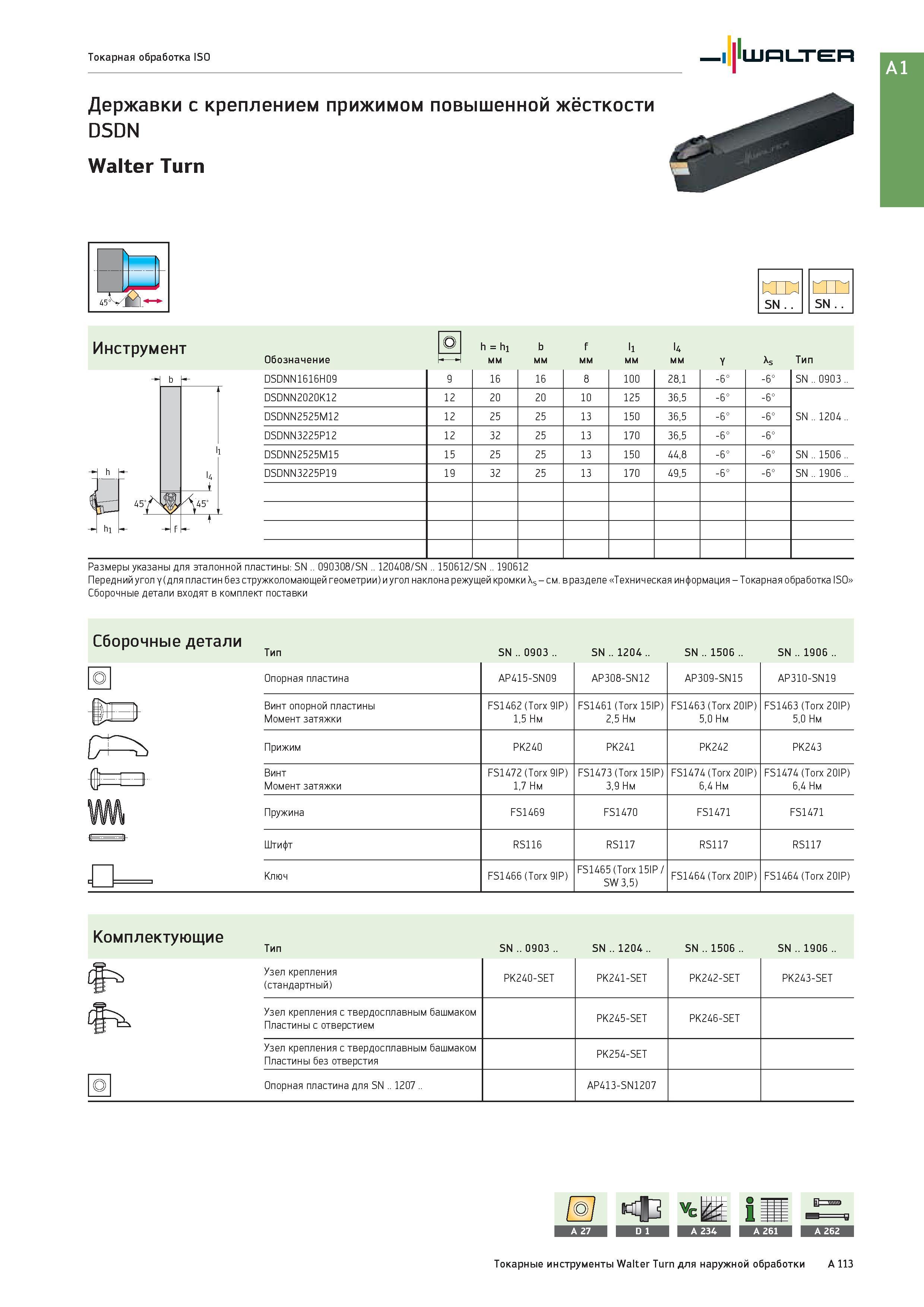

Державки Walter с креплением прижимом повышенной жёсткости DSDN _ Walter Turn SN Инструмент h = h1 b f l1 l4 Обозначение мм Y As Тип DSDNN1616H09 9 16 16 8 100 28,1 -6° -6° SN .. 0903 .. DSDNN2020K12 12 20 20 10 125 36,5 -6° -6° SN .. 1204 .. DSDNN2525M12 12 25 25 13 150 36,5 -6° -6° DSDNN3225P12 12 32 25 13 170 36,5 -6° -6° DSDNN2525M15 15 25 25 13 150 44,8 -6° -6° SN .. 1506 .. DSDNN3225P19 19 32 25 13 170 49,5 -6° -6° SN .. 1906 .. Токарная обработка ISO Размеры указаны для эталонной пластины: SN .. 090308/SN .. 120408/SN .. 150612/SN .. 190612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 0903 .. SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Опорная пластина AP415-SN09 AP308-SN12 AP309-SN15 AP310-SN19 Винт опорной пластины Момент затяжки FS1462 (Torx 9IP) 1,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1463 (Torx 20IP) 5,0 Нм FS1463 (Torx 20IP) 5,0 Нм Прижим PK240 PK241 PK242 PK243 Винт Момент затяжки FS1472 (Torx 9IP) 1,7 Нм FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм FS1474 (Torx 20IP) 6,4 Нм Пружина FS1469 FS1470 FS1471 FS1471 Штифт RS116 RS117 RS117 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Комплектующие Тип SN .. 0903 .. SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Узел крепления (стандартный) PK240-SET PK241-SET PK242-SET PK243-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET Опорная пластина для SN .. 1207 .. AP413-SN1207 b Токарные инструменты Walter Turn для наружной обработки A 113
