Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.) |
|||||
|
98 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A94 |
|||||

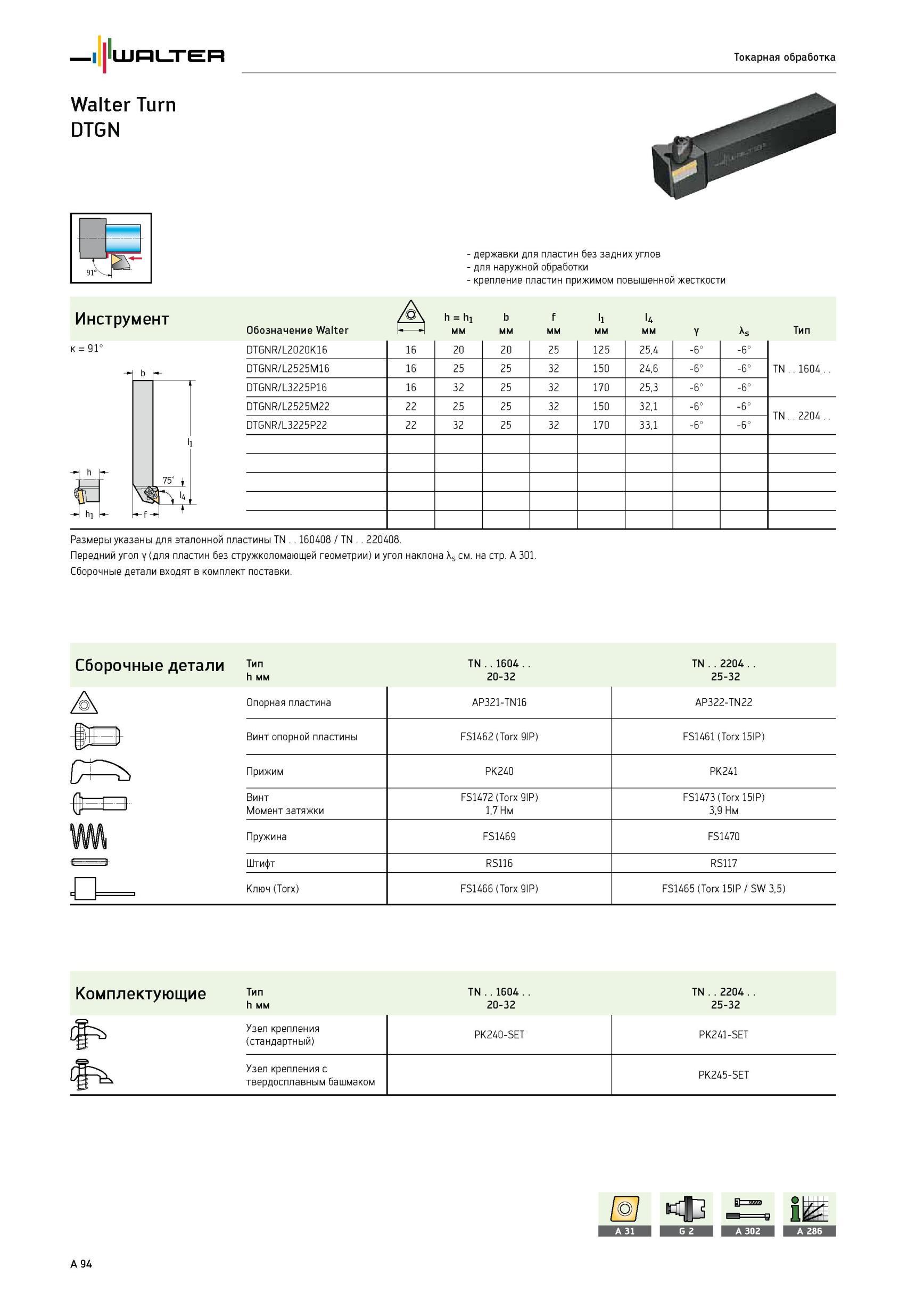

Державки Walter DTGN для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инструмент A h=h1 b f l1 l4 ОбозначенДержавки Walter DTGN для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инструмент A h=h1 b f l1 l4 Обозначение мм Y As Тип DTGNR/L2020K16 16 20 20 25 125 25,4 -6° -6° TN ..1604 DTGNR/L2525M16 16 25 25 32 150 24,6 -6° -6° DTGNR/L3225P16 16 32 25 32 170 25,3 -6° -6° DTGNR/L2525M22 22 25 25 32 150 32,1 -6° -6° TN 2204. DTGNR/L3225P22 22 32 25 32 170 33,1 -6° -6° Размеры указаны для эталонной пластины TN 160408 / TN 220408. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. b Сборочные детали Тип tn 1604 tn 2204 h мм 20-32 25-32 Опорная пластина AP321-TN16 AP322-TN22 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) Прижим PK240 PK241 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) Момент затяжки 1,7 Нм 3,9 Нм Пружина FS1469 FS1470 Штифт RS116 RS117 Ключ (Torx) FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип h мм TN ..1604 20-32 TN 2204 25-32 Узел крепления (стандартный) PK240-SET PK241-SET Узел крепления с твердосплавным башмаком PK245-SET A 94 Токарная обработка Walter Turn DTGN У к 91° 75 |
|||||
