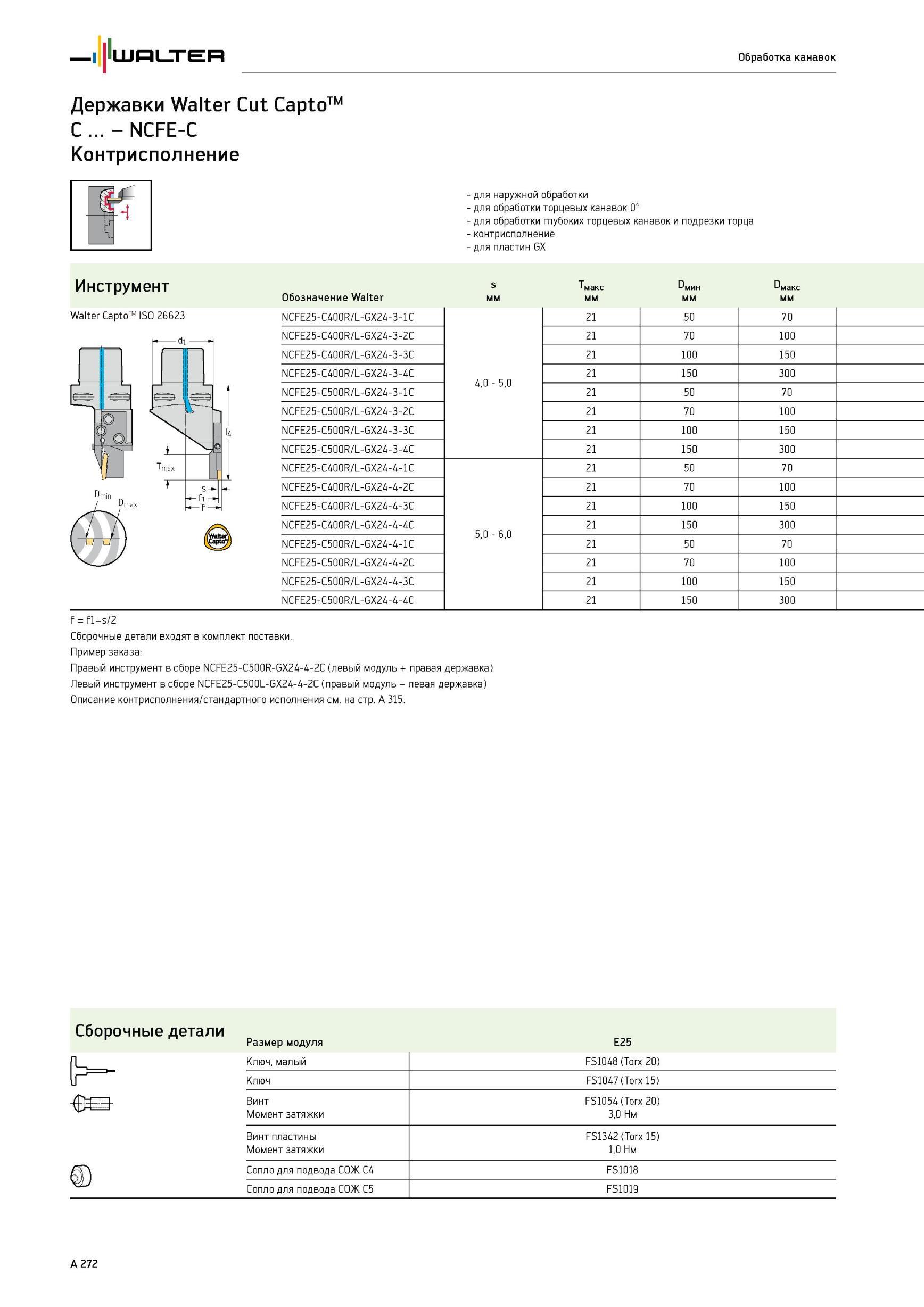

Державки Walter Cut Capto C - NCFE-C Контрисполнение для наружной обработки для обработки торцевых канавок 0° для обработки глубоких торцевых канавок и подрез

Державки Walter Cut Capto C - NCFE-C Контрисполнение для наружной обработки для обработки торцевых канавок 0° для обработки глубоких торцевых канавок и подрезки торца - контрисполнение для пластин GX Инструмент Walter Capto ISO 26623 Обозначение s мм 1 макс мм '-'мин мм макс мм NCFE25-C400R/L-GX24-3-1C 4,0 - 5,0 21 50 70 NCFE25-C400R/L-GX24-3-2C 21 70 100 NCFE25-C400R/L-GX24-3-3C 21 100 150 NCFE25-C400R/L-GX24-3-4C 21 150 300 NCFE25-C500R/L-GX24-3-1C 21 50 70 NCFE25-C500R/L-GX24-3-2C 21 70 100 NCFE25-C500R/L-GX24-3-3C 21 100 150 NCFE25-C500R/L-GX24-3-4C 21 150 300 NCFE25-C400R/L-GX24-4-1C 5,0 - 6,0 21 50 70 NCFE25-C400R/L-GX24-4-2C 21 70 100 NCFE25-C400R/L-GX24-4-3C 21 100 150 NCFE25-C400R/L-GX24-4-4C 21 150 300 NCFE25-C500R/L-GX24-4-1C 21 50 70 NCFE25-C500R/L-GX24-4-2C 21 70 100 NCFE25-C500R/L-GX24-4-3C 21 100 150 NCFE25-C500R/L-GX24-4-4C 21 150 300 f f1+s/2 Сборочные детали входят в комплект поставки. Пример заказа Правый инструмент в сборе NCFE25-C500R-GX24-4-2C (левый модуль + правая державка) Левый инструмент в сборе NCFE25-C500L-GX24-4-2C (правый модуль + левая державка) Описание контрисполнения/стандартного исполнения см. на стр. A 315. Сборочные детали Размер модуля E25 Ключ, малый FS1048 (Torx 20) Ключ FS1047 (Torx 15) -0Э Винт FS1054 (Torx 20) Момент затяжки 3,0 Нм Винт пластины FS1342 (Torx 15) Момент затяжки 1,0 Нм Сопло для подвода СОЖ C4 FS1018 Сопло для подвода СОЖ C5 FS1019 A 272 Обработка канавок
