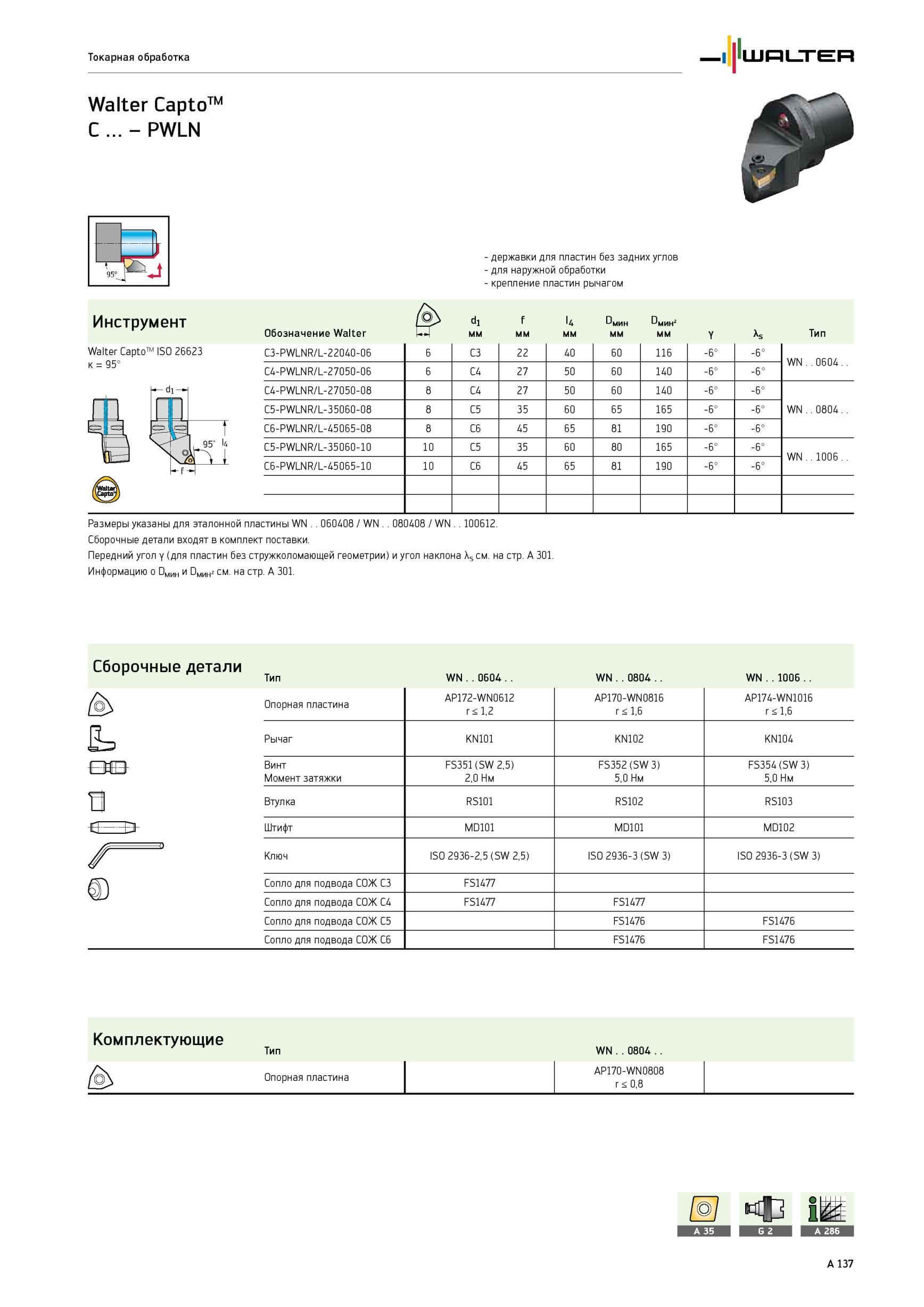

Державки Walter Capto C - PWLN для пластин без задних углов для наружной обработки крепление пластин рычагом Инструмент d1 f U мин мин2 Обозначение мм Y s Тип

Державки Walter Capto C - PWLN для пластин без задних углов для наружной обработки крепление пластин рычагом Инструмент d1 f U мин мин2 Обозначение мм Y s Тип Walter Capto ISO 26623 C3-PWLNR/L-22040-06 6 C3 22 40 60 116 -6° -6° WN 0604 К 95° C4-PWLNR/L-27050-06 6 C4 27 50 60 140 -6° -6° di C4-PWLNR/L-27050-08 8 C4 27 50 60 140 -6° -6° C5-PWLNR/L-35060-08 8 C5 35 60 65 165 -6° -6° WN 0804 sm о t C6-PWLNR/L-45065-08 8 C6 45 65 81 190 -6° -6° 14 Q 95° U "\ I C5-PWLNR/L-35060-10 10 C5 35 60 80 165 -6° -6° WN 1006 C6-PWLNR/L-45065-10 10 C6 45 65 81 190 kf -6° -6° Размеры указаны для эталонной пластины WN 060408 / WN 080408 / WN 100612. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о Dмин и DMm2 см. на стр. A 301. Сборочные детали Тип WN 0604 WN 0804 WN 1006 Опорная пластина AP172-WN0612 r 1,2 AP170-WN0816 r 1,6 AP174-WN1016 r 1,6 Рычаг KN101 KN102 KN104 Винт Момент затяжки FS351 (SW 2,5) 2,0 Нм FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм n Втулка RS101 RS102 RS103 h> Штифт MD101 MD101 MD102 Ключ ISO 2936-2,5 (SW 2,5) ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) Сопло для подвода СОЖ C3 FS1477 Сопло для подвода СОЖ C4 FS1477 FS1477 Сопло для подвода СОЖ C5 FS1476 FS1476 Сопло для подвода СОЖ C6 FS1476 FS1476 Комплектующие Тип Опорная пластина WN 0804 AP170-WN0808 r 0,8 Токарная обработка Walter Capto C - PWLN
