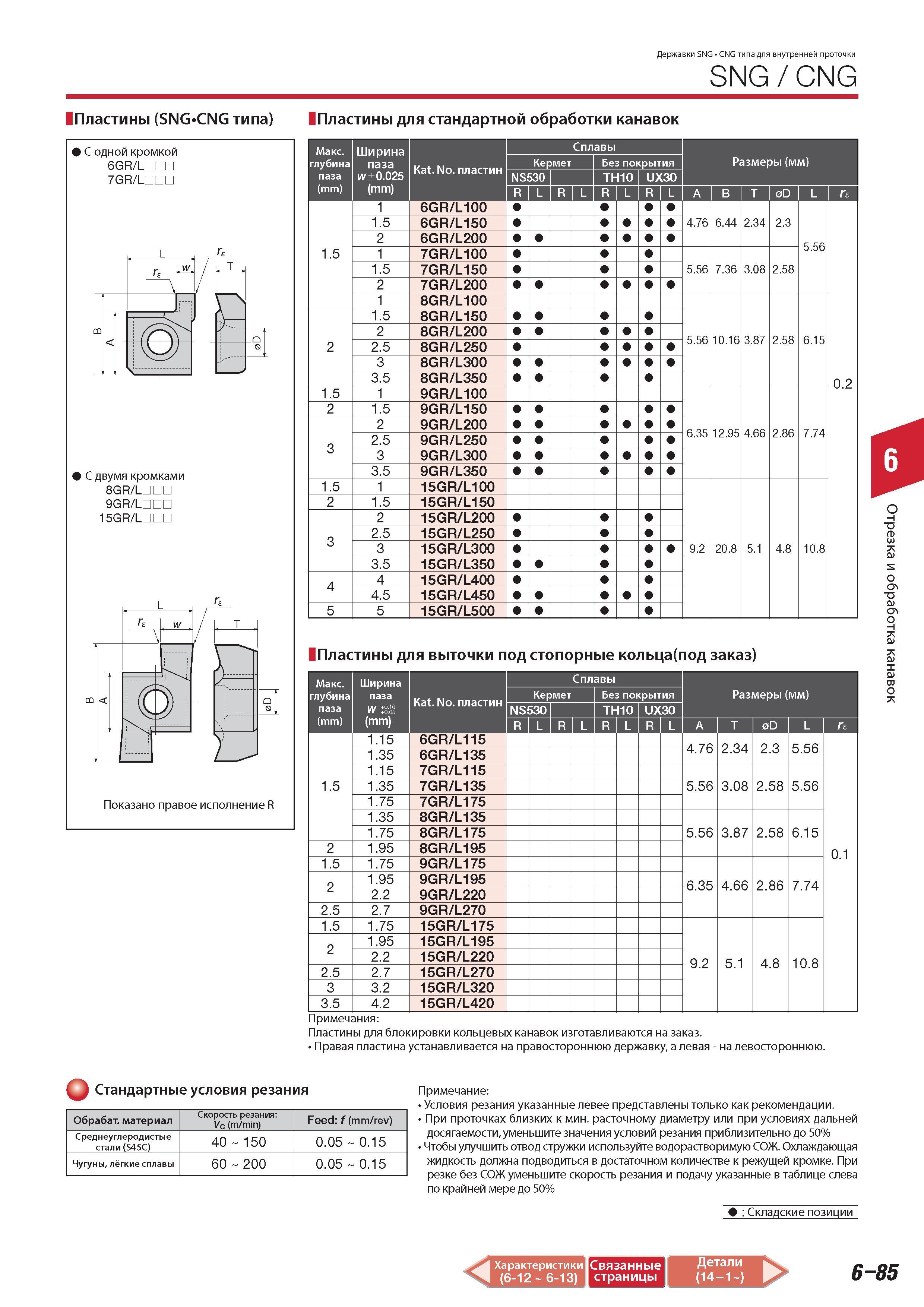

Державки Tungaloy SNG CNG типа для внутренней проточки Пластины для стандартной обработки канавок С одной кромкой 6GR LDDn 7GR LDDD С двумя кромками 8GR LDDD 9GR LDDD 15GR LDDD Показано правое исполнение R Сплавы Кермет Без покрытия Размеры (мм) К No- пластин NS530"1-TH10 UX30 RLRLRLRL A B T D L 1.5 1 6GR L100 4.76 6.44 2.34 2.3 5.56 0.2 1.5 6GR L150 2 6GR L200 1 7GR L100 5.56 7.36 3.08 2.58 1.5 7GR L150 2 7GR L200 1 8GR L100 5.56 10. 16 3.87 2.58 6.15 2 1.5 8GR L150 2 8GR L200 2.5 8GR L250 3 8GR L300 3.5 8GR L350 1.5 1 9GR L100 6.35 12. 95 4.66 2.86 7.74 2 1.5 9GR L150 3 2 9GR L200 2.5 9GR L250 3 9GR L300 3.5 9GR L350 1.5 1 15GR L100 9.2 20.8 5.1 4.8 10.8 2 1.5 15GR L150 3 2 15GR L200 2.5 15GR L250 3 15GR L300 3.5 15GR L350 4 4 15GR L400 4.5 15GR L450 5 5 15GR L500 1 Пластины для выточки под стопорные кольца(под заказ) Максимальная Ширина глубина паза паза w ЦЙЦ (mm) ( mm ) tot. пластин Кермет NS530 R/L R Сплавы Без покрытия TH10 UX30 L R/L R/L A Размеры (мм) T D L 1.5 1.15 6GR L115 4.76 2.34 2.3 5.56 0.1 1.35 6GR L135 1.15 7GR L115 5.56 3.08 2.58 5.56 1.35 7GR L135 1.75 7GR L175 1.35 8GR L135 5.56 3.87 2.58 6.15 1.75 8GR L175 2 1.95 8GR L195 1.5 1.75 9GR L175 6.35 4.66 2.86 7.74 2 1.95 9GR L195 2.2 9GR L220 2.5 2.7 9GR L270 1.5 1.75 15GR L175 9.2 5.1 4.8 10.8 2 1.95 15GR L195 2.2 15GR L220 2.5 2.7 15GR L270 3 3.2 15GR L320 3.5 4.2 15GR L420 T5 00 7s CD О o T3 U 7s CD CD U3 О 7s Примечания Пластины для блокировки кольцевых канавок изготавливаются на заказ. Правая пластина устанавливается на правостороннюю державку а левая - на левостороннюю. Стандартные условия резания Обрабатываемые материал Скорость резания Vc (m/min) Feed f ( mm/rev) Среднеуглеродистые стали (S45C) 40 150 0.05 0.15 Чугуны лёгкие сплавы 60 200 0.05 0.15 Примечание Условия резания указанные левее представлены только как рекомендации. При проточках близких к мин. расточному диаметру или при условиях дальней досягаемости уменьшите значения условий резания приблизительно до 50% Чтобы улучшить отвод стружки используйте водорастворимую СОЖ. Охлаждающая жидкость должна подводиться в достаточном количестве к режущей кромке. При резке без СОЖ уменьшите скорость резания и подачу указанные в таблице слева по крайней мере до 50% Складские позиции Характеристики 1Связанные (6-12 6-13) страницы 6-85
