TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

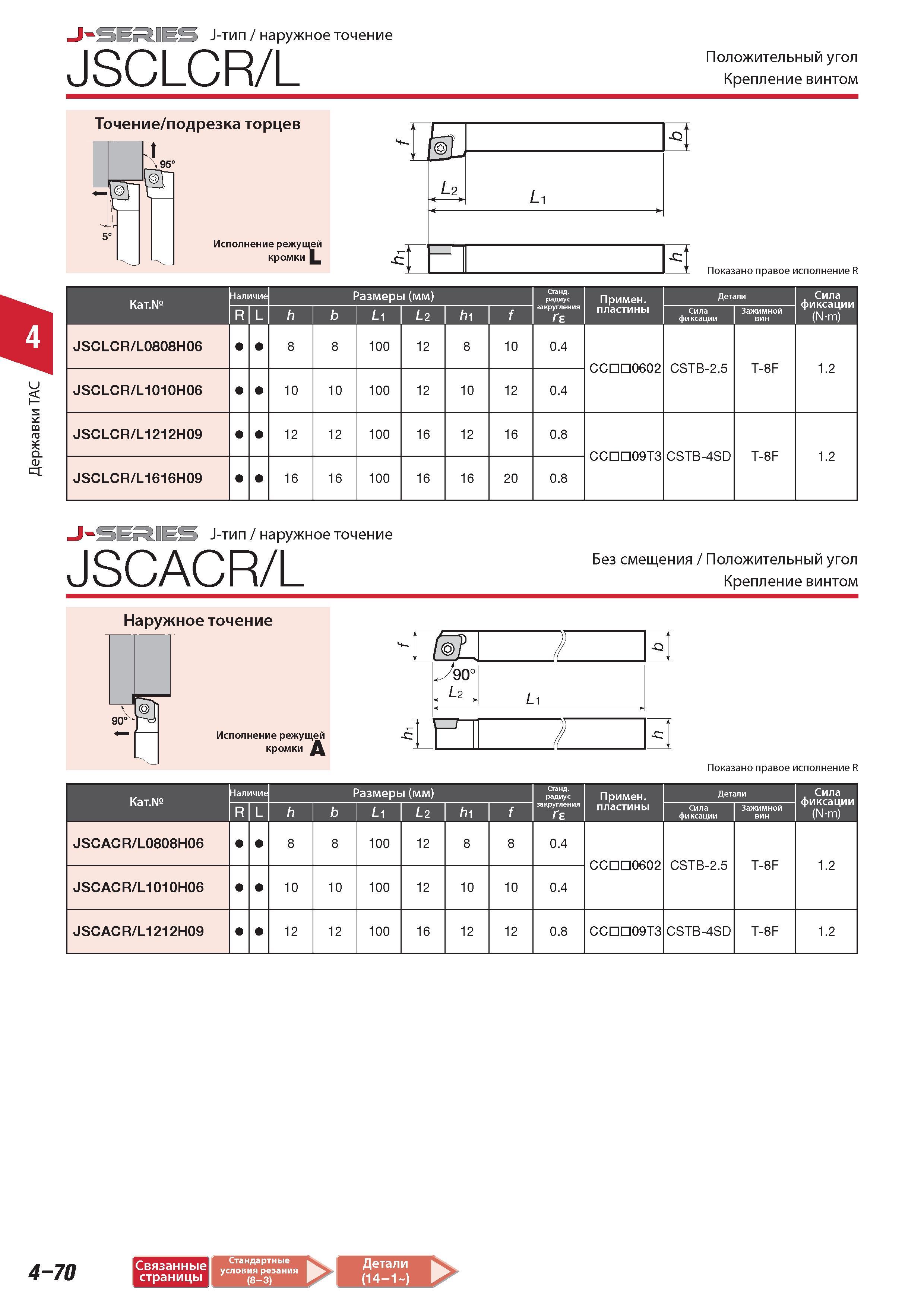

278 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.4-70 |
|||||
Державки Tungaloy J-SERIES J-тип наружное точение JSCLCR/L Положительный угол Крепление винтом Точение подрезка торцев 95 Исполнение режущей кромки L ПокаДержавки Tungaloy J-SERIES J-тип наружное точение JSCLCR/L Положительный угол Крепление винтом Точение подрезка торцев 95 Исполнение режущей кромки L Показано правое исполнение R Наличие Размеры (мм) Стандартный радиус Примен. Детали Сила фиксации (N-m) R/L h b L1 L2 h1 f закругления ге пластины Сила фиксации Зажимной вин JSCLCR L0808H06 8 8 100 12 8 10 0.4 CCDD0602 CSTB-2.5 T-8F 1.2 JSCLCR L1010H06 10 10 100 12 10 12 0.4 JSCLCR L1212H09 12 12 100 16 12 16 0.8 CCDD09T3 CSTB-4SD T-8F 1.2 JSCLCR L1616H09 16 16 100 16 16 20 0.8 J SEr l J-тип наружное точение JSCACR/L Без смещения Положительный угол Крепление винтом Размеры (мм) Li L2 JSCACR L0808H06 JSCACR L1010H06 10 10 100 100 12 12 10 Стандартный радиус закругления 0.4 10 0.4 Примен. пластины CCDD0602 Показано правое исполнение R Сила фиксации (N-m) Детали Сила Зажимной фиксации вин CSTB-2.5 T-8F CSTB-4SD T-8F 1.2 JSCACR L1212H09 12 12 100 16 12 12 0.8 CCDD09T3 1.2 8 8 4-70 Связанные страницы |
|||||
