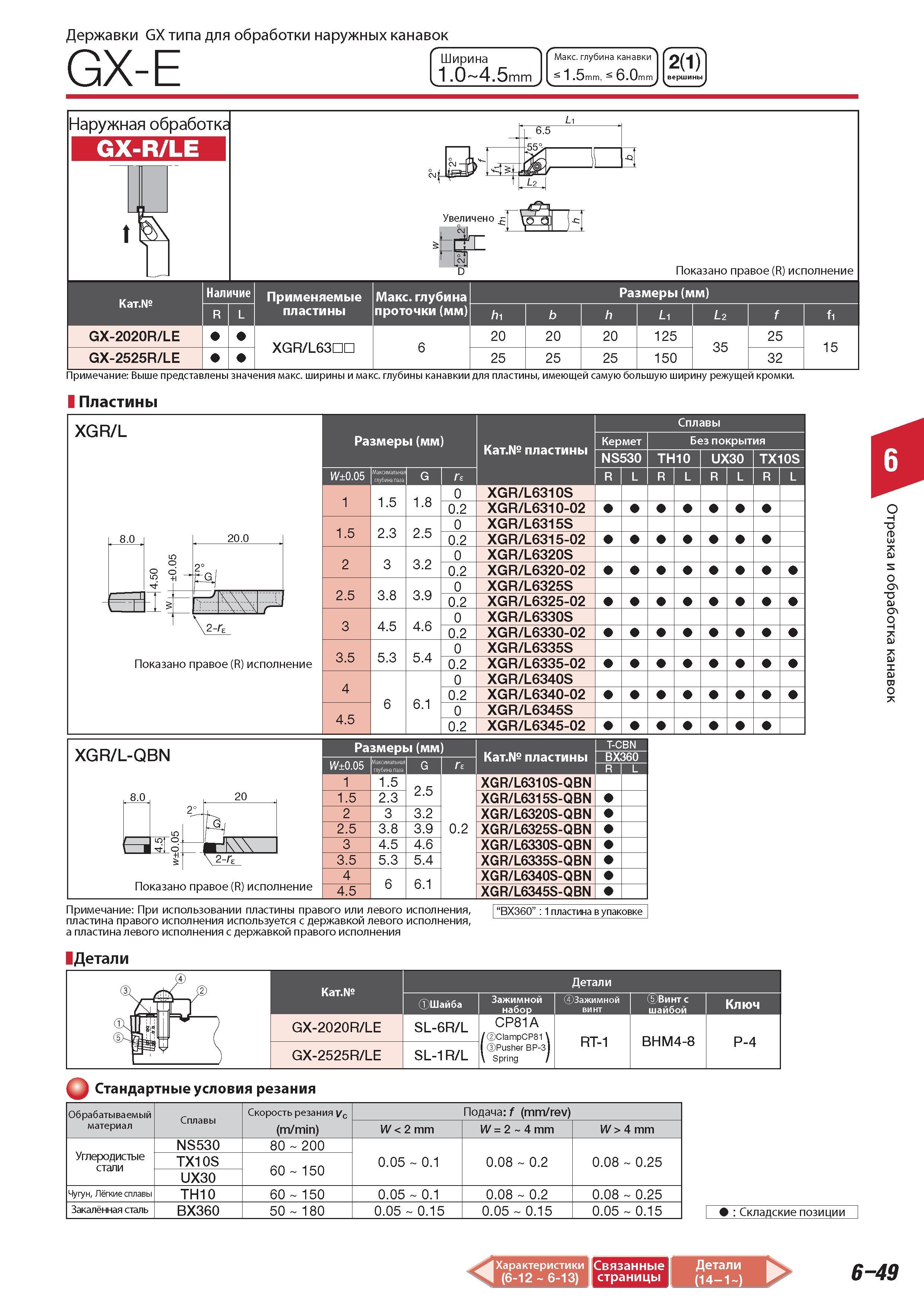

Державки Tungaloy GX типа для обработки наружных канавок GX-E Ширина 1.0 4.5 mm Максимальная глубина канавки 1.5 mm 6.0 mm 2(1) Наружная обработк GX-R LE 6.5 55 L2 Увеличено jh q Показано правое (R) исполнение Наличие Применяемые Максимальная глубина r L пластины проточки (мм) Размеры (мм) GX-2020R LE GX-2525R LE XGR L63HO 6 20 25 20 20 125 25 25 1 50 35 25 32 15 Примечание Выше представлены значения Максимальная ширины и Максимальная глубины канавкии для пластины имеющей самую большую ширину режущей кромки. Пластины XGR/L Размеры (мм) W0.05 Ь;м G Категория пластины Сплавы Кермет Без покрытия NS530 TH10 UX30 TX10S R L R L R L R L Показано правое (R) исполнение 1 1. 5 1. 8 0 XGR L6310S 0.2 XGR L6310-02 1. 5 2. 3 2. 5 0 XGR L6315S 0.2 XGR L6315-02 2 3 3. 2 0 XGR L6320S 0.2 XGR L6320-02 2. 5 3. 8 3. 9 0 XGR L6325S 0.2 XGR L6325-02 3 4. 5 4. 6 0 XGR L6330S 0.2 XGR L6330-02 3. 5 5. 3 5.4 0 XGR L6335S 0.2 XGR L6335-02 4 6 6. 1 0 XGR L6340S 0.2 XGR L6340-02 4. 5 0 XGR L6345S 0.2 XGR L6345-02 XGR L-QBN Размеры (мм) W0.05 М;"1 G 1 AW 2-Г 1 1.5 2 2.5 3 3.5 4 Показано правое (R) исполнение 4 5 1.5 2.3 3 3.8 4.5 2. 5 3.2 3.9 4.6 0.2 5.3 5.4 6 6.1 Примечание При использовании пластины правого или левого исполнения пластина правого исполнения используется с державкой левого исполнения а пластина левого исполнения с державкой правого исполнения Категория пластины T-CBN BX360 R 1 L XGR L6310S-QBN XGR L6315S-QBN XGR L6320S-QBN XGR L6325S-QBN XGR L6330S-QBN XGR L6335S-QBN XGR L6340S-QBN XGR L6345S-QBN BX360 1 пластина в упаковке Детали Категория фШайба Зажимной набор Детали Зажимной винт Винт с шайбой Ключ GX-2020R LE SL-6R/L CP81A ClampCP81 ( Pus her B P-3) Spring 1 RT-1 BHM 4-8 P-4 GX-2525R LE SL-1R/L f Стандартные условия резания вершины D Обрабатываемый материал Сплавы Скорость резания ус (m/min) Подача f ( mm/rev) W 2 mm W 2 4 mm W 4 mm Углеродистые стали NS530 80 200 0.05 0.1 0.08 0.2 0.08 0.25 TX10S 60 150 UX30 Чугун Лёгкие сплавы TH10 60 150 0.05 0.1 0.08 0.2 0.08 0.25 Закалённая сталь BX360 50 180 0.05 0.15 0.05 0.15 0.05 0.15 Складские позиции Я1Ж 1ШМИКЙИ11И 6-49 Характеристики Связанные (6-12 6-13) страницы Отрезка и обработка канавок
