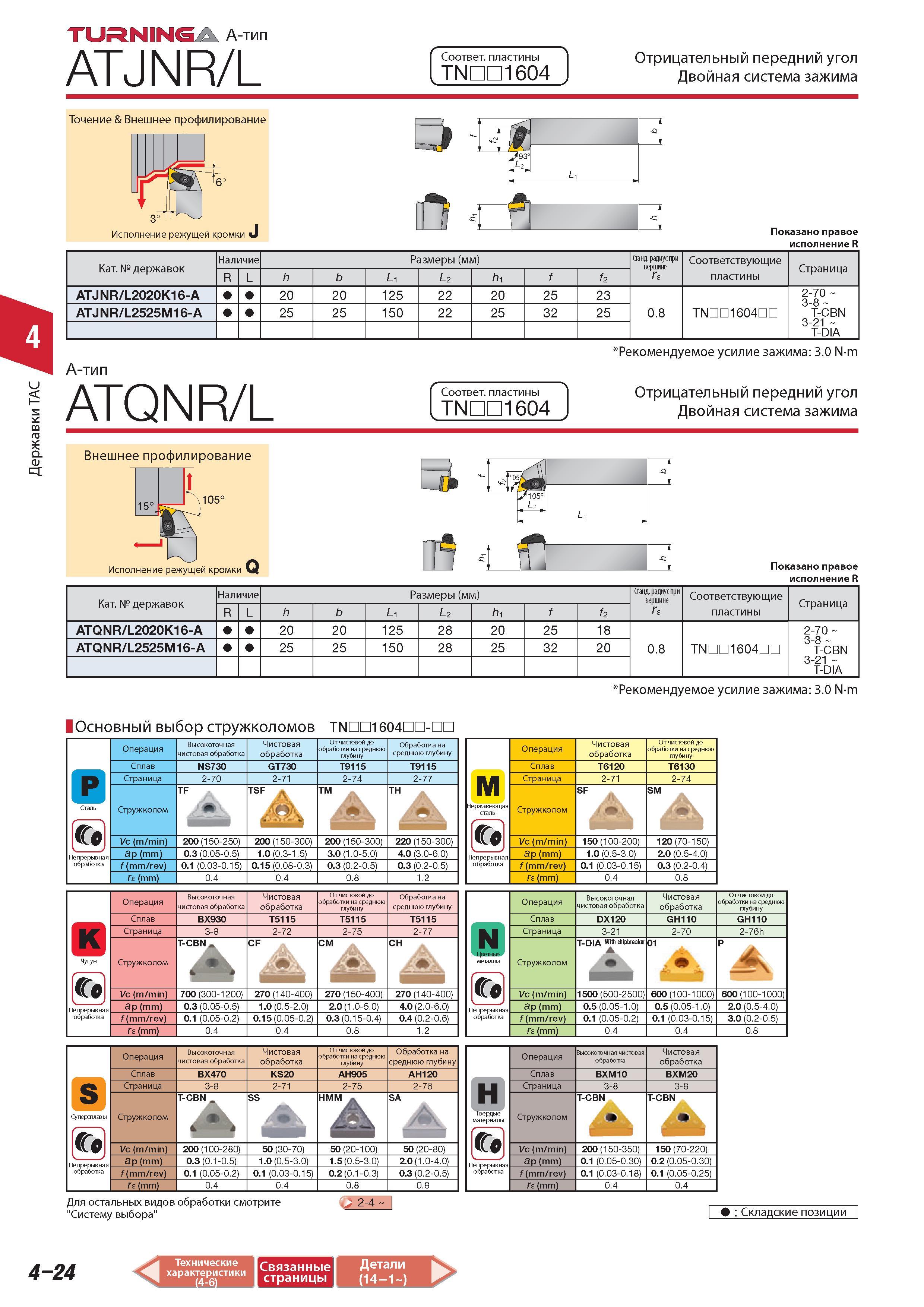

Державки Tungaloy A-тип ATJNR/L Соответствующие пластины TNDD1604 Отрицательный передний угол Двойная система зажима Точение Внешнее профилирование Показано правое исполнение R Категория державок Наличие Размеры (мм) Стандартный радиус при вершине Соответствующие пластины Страница R/L h b L- L2 h1 f f2 ATJNR L2020K16-A 20 20 125 22 20 25 23 0.8 TNDD1604nn 2-70 3-8 T-CBN 3-21 T-DIA ATJNR L2525M16-A 25 25 150 22 25 32 25 A-тип ATQNR/L Соответствующие пластины TNDD1604 Рекомендуемое усилие зажима 3.0 N-m Отрицательный передний угол Двойная система зажима Внешнее профилирование Q Показано правое исполнение R Категория державок Наличие Размеры (мм) Стандартный радиус при вершине Соответствующие пластины Страница R/L h b L1 L2 h1 f f2 ATQNR L2020K16-A 20 20 125 28 20 25 18 0.8 TNDD1604nn 2-70 3-8 T-CBN 3-21 T-DIA ATQNR L2525M16-A 25 25 150 28 25 32 20 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 1 Страница 2-70 2-71 2-74 2-77 Стружколом TF m TSF ТМ С Vc (m/min) 200 (150-250) 200 (150-300) 200 (150-300) 220 (150-300) Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) обработка f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 К Страница 3-8 2-72 2-75 2-77 Стружколом T-CBN - А CF СН it Чугун Не Vc (m/min) 700(300-1200) 270 (140-400) 270 (150-400) 270 (140-400) Непрерывная обработка Ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.6) (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX470 KS20 AH905 AH120 S Суперсплав Страница 3-8 2-71 2-75 2-76 Стружколом T-CBN SS 1 нмм А SA Ак ССс ыыыш Vc (m/min) 200(100-280) 50 (30-70) 50 (20-100) 50 (20-80) -V Непрерывная обработка Ap (mm) 0.3 (0.1-0.5) 1.0 (0.5-3.0) 1.5 (0.5-3.0) 2.0 (1.0-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 0.2 (0.1-0.3) 0.3 (0.2-0.5) (mm) 0.4 0.4 0.8 0.8 Для остальных видов обработки смотрите "Систему выбора" 2-4 - Рекомендуемое усилие зажима 3.0 N-m Основный выбор стружколомов ТМШ1604Ш-Ш Операция Чистовая обработка От чистовой до обработки на среднюю глубину Сплав T6120 T6130 Страница 2-71 2-74 Стружколом 4 SM А Vc (m/min) 150 (100-200) 120 (70-150) Ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.4) (mm) 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав DX120 GH110 GH110 N металлы Страница 3-21 2-70 2-76h Стружколом T-DIA With chipbreaker 01 ССс тяшi Vc (m/min) 1500 (500-2500) 600 (100-1000) 600 (100-1000) Непрерывная обработка Ap (mm) 0.5 (0.05-1.0) 0.5 (0.05-1.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 3.0 (0.2-0.5) (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 H Страница 3-8 3-8 Стружколом T-CBN T-CBN Твердые материалы ССс Vc (m/min) 200 (150-350) 150 (70-220) Непрерывная обработка Ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) (mm) 0.4 0.4 Складские позиции 4-24 Связанные стр) аницы L- L-
