SANDVIK COROMANT | Каталог SANDVIK COROMANT 2007 Металлорежущий инструмент (Всего 1060 стр.) |
|||||
|

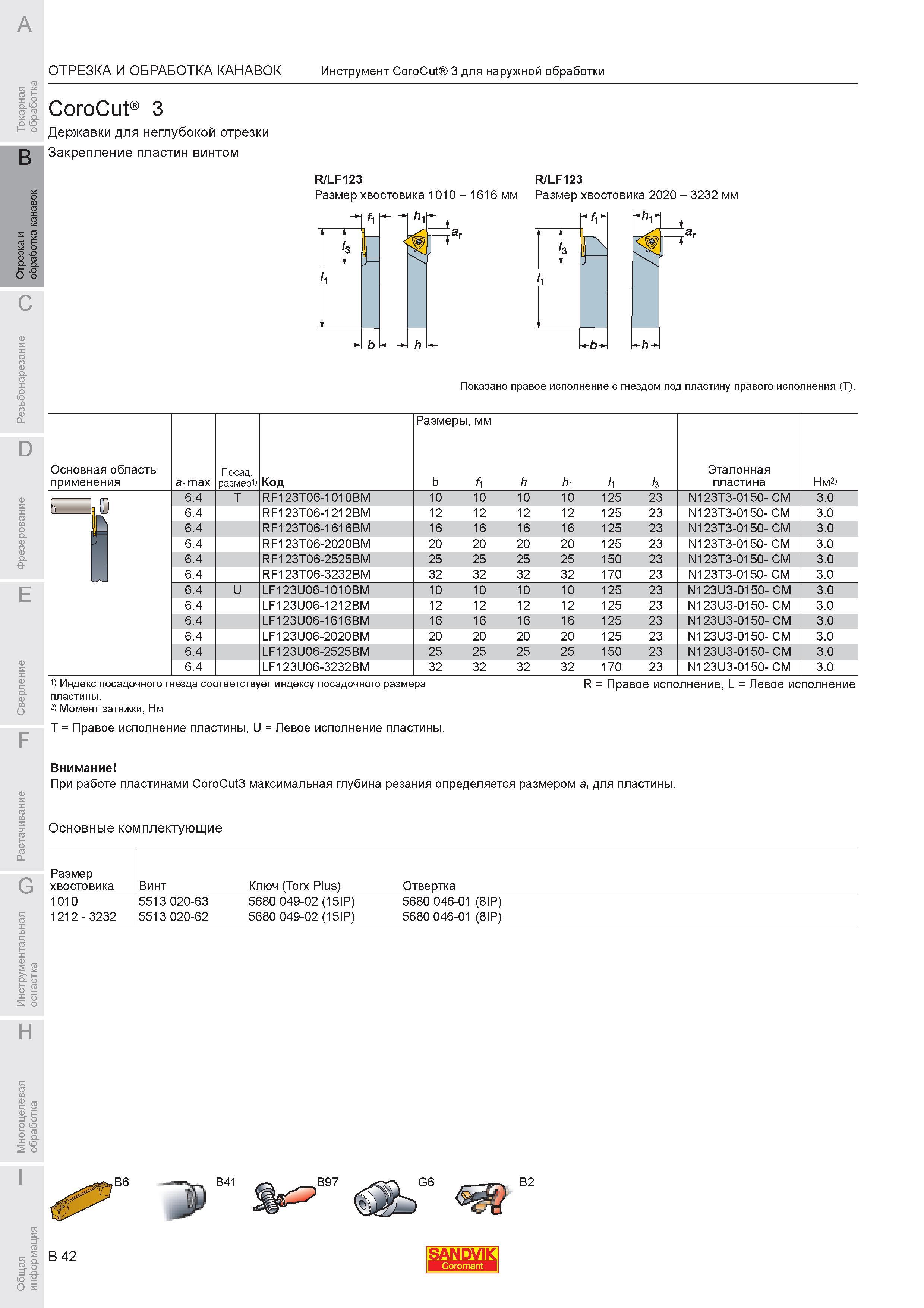

408 Каталог SANDVIK COROMANT 2007 Металлорежущий инструмент и инструментальная оснастка Стр.B42 |
|||||
Державки токарные Sandvik CoroCut 3 для неглубокой отрезки Закрепление пластин винтом R/LF123 R/LF123 Размер хвостовика 10х10 16х16 20х20 32х32 мм 1Державки токарные Sandvik CoroCut 3 для неглубокой отрезки Закрепление пластин винтом R/LF123 R/LF123 Размер хвостовика 10х10 16х16 20х20 32х32 мм 1 11 h Показано правое исполнение с гнездом под пластину правого исполнения (T). аг max Посадочный размер Код Размеры мм b f1 h hi i 3 Эталонная пластина Нм 6.4 T RF123T06-1010BM 10 10 10 10 125 23 N123T3-0150- CM 3.0 6.4 RF123T06-1212BM 12 12 12 12 125 23 N123T3-0150- CM 3.0 6.4 RF123T06-1616BM 16 16 16 16 125 23 N123T3-0150- CM 3.0 6.4 RF123T06-2020BM 20 20 20 20 125 23 N123T3-0150- CM 3.0 6.4 RF123T06-2525BM 25 25 25 25 150 23 N123T3-0150- CM 3.0 6.4 RF123T06-3232BM 32 32 32 32 170 23 N123T3-0150- CM 3.0 6.4 U LF123U06-1010BM 10 10 10 10 125 23 N123U3-0150- CM 3.0 6.4 LF123U06-1212BM 12 12 12 12 125 23 N123U3-0150- CM 3.0 6.4 LF123U06-1616BM 16 16 16 16 125 23 N123U3-0150- CM 3.0 6.4 LF123U06-2020BM 20 20 20 20 125 23 N123U3-0150- CM 3.0 6.4 LF123U06-2525BM 25 25 25 25 150 23 N123U3-0150- CM 3.0 6.4 LF123U06-3232BM 32 32 32 32 170 23 N123U3-0150- CM 3.0 Основная область применения 1) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 2) Момент затяжки Нм T Правое исполнение пластины U Левое исполнение пластины. R Правое исполнение L Левое исполнение При работе пластинами CoroCut3 максимальная глубина резания определяется размером аг для пластины. Основные комплектующие Размер хвостовика Винт Ключ (Torx Plus) Отвертка 1010 5513 020-63 5680 049-02 (15IP) 5680 046-01 (8IP) 1212 3232 5513 020-62 5680 049-02 (15IP) 5680 046-01 (8IP) ОТРЕЗКА И ОБРАБОТКА КАНАВОК Инструмент CoroCut 3 для наружной обработки CoroCut 3 мм Размер хвостовика |
|||||
