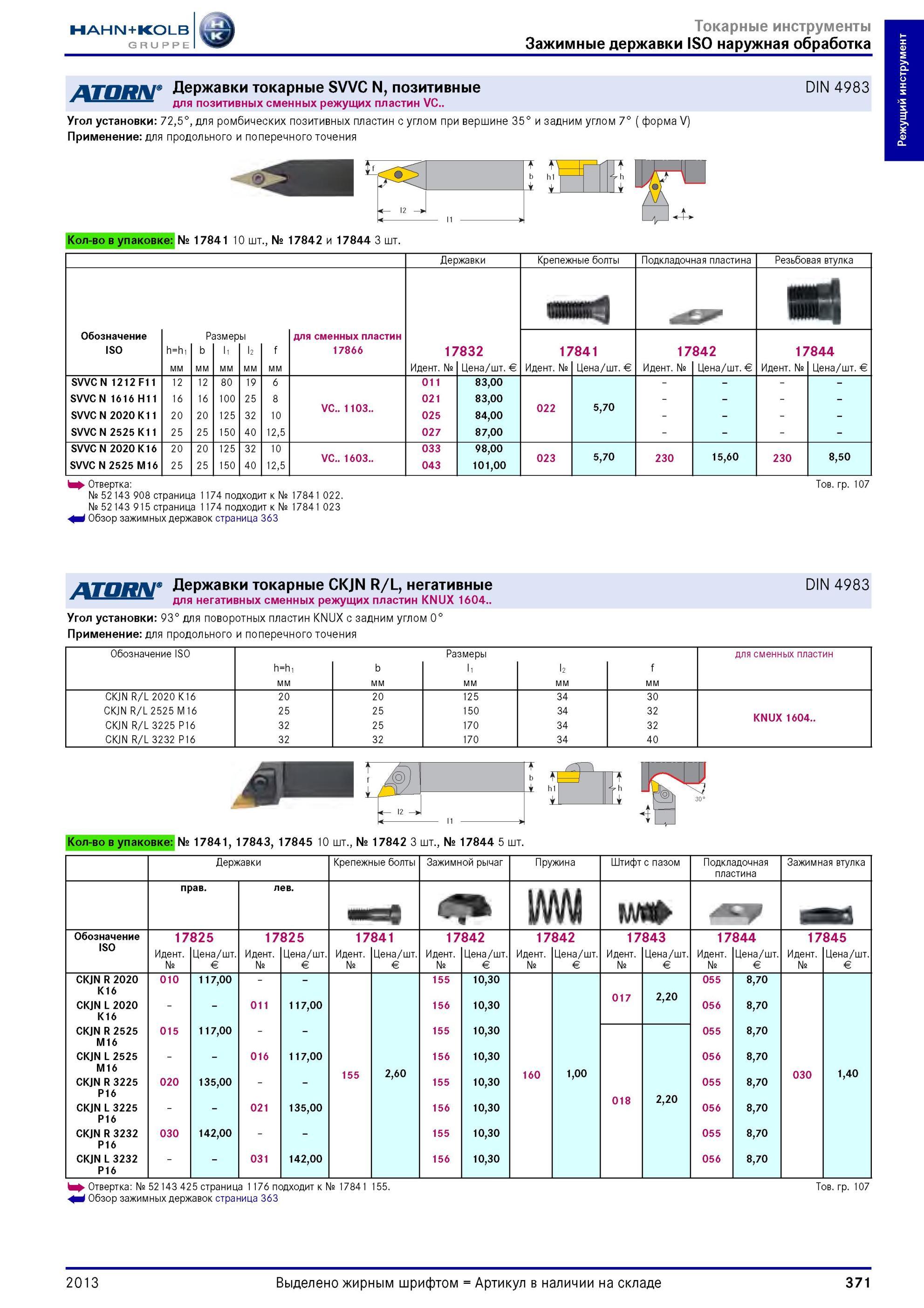

Державки токарные Хан Кольб SVVC N, позитивные для позитивных сменных режущих пластин VC Угол установки 72,5°, для ромбических позитивных пластин с уг

Державки токарные Хан Кольб SVVC N, позитивные для позитивных сменных режущих пластин VC.. Угол установки 72,5°, для ромбических позитивных пластин с углом при вершине 35° и задним углом 7° ( форма V) Применение для продольного и поперечного точения DIN 4983 ц b hi 1 -Ч -jh i i Mil \ U Количество в упаковке № 17841 10 шт., № 17842 и 17844 3 шт. Державки Крепежные болты Подкладочная пластина Резьбовая втулка ШШй Обозначение Размеры для сменных пластин ISO h=h1 b I1 I2 f 17866 17832 17841 17842 17844 мм Идентификационный номер № Цена / шт. Евро € SVVCN 1212F11 12 12 80 19 6 011 83,00 SVVC N 1616 H11 16 16 100 25 8 021 83,00 VC.. 1103.. 022 5,70 SVVC N 2020 K11 20 20 125 32 10 025 84,00 SVVC N 2525 K11 25 25 150 40 12,5 027 87,00 SVVC N 2020 K16 20 20 125 32 10 033 98,00 VC.. 1603.. 023 5,70 230 15,60 230 8,50 SVVC N 2525 M16 25 25 150 40 12,5 043 101,00 h Отвертка № 52143 908 страница 1174 подходит к № 17841 022. № 52143 915 страница 1174 подходит к № 17841 023 Обзор зажимных державок страница 363 Товарная группа 107 Державки токарные CKJN R/L, негативные для негативных сменных режущих пластин KNUX 1604.. Угол установки 93° для поворотных пластин KNUX с задним углом 0° Применение для продольного и поперечного точения DIN 4983 Обозначение ISO h=h 1 мм b мм Размеры I1 мм I2 мм f мм для сменных пластин CKJN R/L 2020 K16 20 20 125 34 30 CKJN R/L 2525 M16 25 25 150 34 32 KNUX 1604.. CKJN R/L 3225 P16 32 25 170 34 32 CKJN R/L 3232 P16 32 32 170 34 40 № к в о к а в о -в л- о К 17841, 17843, 17845 10 шт., № № шт 3 2 4 8 7 7844 5 шт. Державки Крепежные болты Зажимной рычаг Пружина Штифт с пазом Подкладочная Зажимная втулка пластина Правый Левый I fl BH Обозначение 17825 17825 17841 17842 17842 17843 17844 17845 ISO Идент. Цена / шт. Идент. Цена / шт. Идент. Цена / шт. Идент. Цена / шт. Идент. Цена / шт. Идент. Цена / шт. Идент. Цена / шт. Идент. Цена / шт. № Евро € № Евро € № Евро € № Евро € № Евро € № Евро € № Евро € № Евро € CKJN R 2020 010 117,00 155 10,30 055 8,70 K16 017 2,20 CKJN L 2020 011 117,00 156 10,30 056 8,70 K16 CKJN R 2525 015 117,00 155 10,30 055 8,70 M16 CKJN L 2525 016 117,00 156 10,30 056 8,70 M16 155 2,60 160 1,00 030 1,40 CKJN R 3225 020 135,00 155 10,30 055 8,70 P16 018 2,20 CKJN L 3225 021 135,00 156 10,30 056 8,70 P16 CKJN R 3232 030 142,00 155 10,30 055 8,70 P16 CKJN L 3232 031 142,00 156 10,30 056 8,70 P16 hh Отвертка № 52143 425 страница 1176 подходит к № 17841 155. Обзор зажимных державок страница 363 Товарная группа 107 2013 371 Режущий инструмент
